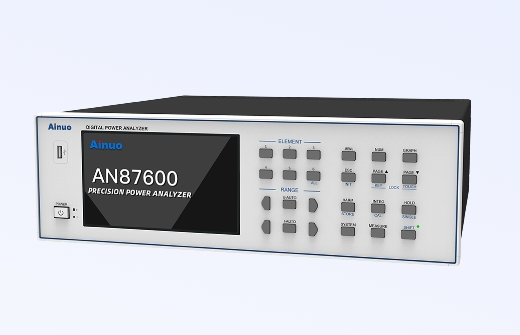

产品图片
产品概述
■ 六通道同步功率分析，基本精度 ±0.1%
■ 测量带宽 DC，0.5Hz~100kHz，采样速率 200kSps
■ 最大电压 常规1000V，选配1500V
■ 最大电流 50A/20A(常规)/10A/5A/2A/1A，支持混合搭配，可选配传感器
■ 液晶显示 全触屏体验，显示界面条目自定义，波形显示
■ 数据存储 存储项目自定义，CSV格式导出
■ 完美尺寸 标准3U高度，符合系统集成要求
产品特点
■ 多通道 ： 1～6通道同步测量单元配置，可灵活配置为多通道单相、三相三×2、三相四×2、四相(DC+三相三)等模式，满足多种负载(空调、逆变器、变频器、电机)测量需求;
■ 高精度 ： 使用高速FPGA+ARM处理器双核处理，16位高速高精度AD转换器，基本精度可达0.1%，最快100ms显示数据更新周期;
■ 宽功率 ： 单通道可测量电流20A(可选配50A、10A、5A、2A、1A等规格，且支持混合搭配)，功率最小分辨力0.1mW，满足待机功耗测量需求和额定功率测量需求;
■ 宽频带 ： 交流、直流信号两用，功率测量带宽DC、0.5Hz~100kHz，可满足各种标准和非标准正弦波形负载功率测量;
■ 多路谐波分析： 六通道可同时进行谐波分析，最高50次谐波测量，失真度分析，可直观显示各次谐波含量和总含量;
■ 多路频率测量： 六通道可同时进行频率测量;
■ 线路滤波 ： 采用500Hz、5.5kHz的低通滤波器，可测量PWM波形的基波值，滤掉开关电源电流高频干扰;
■ 传感器 ： 变比功能，支持常规I-I、V-V型电压/电流互感器;支持BNC接口的I-V型电流传感器，最大输入电压10V，可选配大电流传感器;
■ 效率计算 ： 可同时测量设备的输入、输出能耗，并计算出其效率;
■ 电能累积 ： 可单独累积正向电能量、反向电能量和综合电能量，进行买卖电能测量。
● 通道配置
■ 多通道功率分析仪可支持多种接线方式，包括1P2W、1P3W、3P3W、3V3A、3P4W等方式
产品应用
■ 光伏逆变器功率测量
■ 符合《GB/T 37409-2019光伏发电并网逆变器检测技术规范》；
■ 电压范围0~1500V；
■ 电流范围0~50A/电流传感器；
■ 可同时测量输入、输出（单相、三相）功率、功率因数；
■ 自动效率计算；
■ 50次谐波、失真度分析；
■ 买电、卖电双向功率测量。
■ 电动汽车电性能测量
■ 多通道，可同时检测多项参数：充电站性能、电池充放电性能、电源变换性能、电机性能等；
■ 交直流，最大电流50A，可扩展更大电流传感器；
■ 精度高，基本精度0.1%，最小功率分辨力0.1mW；
■ 可测量交流、直流信号的瞬时有效值、平均值、峰值，电能量等。
■ 变频器、变频电机功率
■ 满足GB12668标准；
■ 功率带宽DC, 0.5Hz~100kHz；
■ 电流范围0~50A/电流传感器；
■ 可同时测量输入、输出功率；
■ 50次谐波、失真度分析。
■ 各种电源、UPS功率测量
■ 电流范围0~1A/5A/20A/50A；
■ 功率带宽DC，0.5Hz~100kHz；
■ 可同时测量输入、输出（单相、三相）功率，监测电池充放电量；
■ 自动效率计算。
■ 家电性能评价，待机功耗测量
■ 满足IEC 62301-2011标准；
■ 电流范围0~1A/2A/5A/10A/20A/50A，可测量额定功率和待机功率；
■ 最小功率分辨力0.1mW；
■ 50次谐波、失真度分析。
■ 照明、LED功率测量
■ 电流范围0~1A/5A；
■ 最小功率分辨力0.1mW；
■ 可测量驱动电源输入、输出功率、功率因数、效率；
■ 50次谐波、失真度分析。
技术规格
型号 | AN87600-x | |
测量通道-x | 1～6 | |
接线方式 | 1P2W(单相2线)、1P3W(单相3线)、3P3W(三相3线，2电压2电流)、3P3W(3V3A)(三相3线，3电压3电流)、3P4W(三相4线) | |
测量参数 | 电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数λ、电压频率fU、电流频率fI、相位角Φ、效率η、总电能量Wh、正向电能量Wh+、反向电能量Wh-、电流积分Ah、50次谐波分析HDF、电压和电流失真度THD、峰值电压Vpk、峰值电流Ipk、电压峰值因数CfU、电流峰值因数CfI…… | |
输入阻抗 | 电压：约2MΩ， 电流直接输入：约2.5mΩ (50A规格) 电流传感器输入：约100kΩ | |
AD采样速率 | 约100kS/s | |
满量程峰值因数 | 3 *例外情形见下述 | |
电压额定量程 （直接输入） | 15/30/60/100/150/300/600/1000*[V]（可选配1500*[V]） *1000V满量程峰值因数为1.5 | |
电流额定量程 （直接输入） | 20A电流规格：100m/200m/500m/1/2/5/10/20[A] 选配： 50A电流规格：500m/1/2/5/10/20/40/50*[A] *50A满量程峰值因数为1.5 10A电流规格：50m/100m/200m/500m/1/2/5/10[A] 5A电流规格：20m/50m/100m/200m/500m/1/2/5[A] 2A电流规格：10m/20m/50m/100m/200m/500m/1/2[A] 1A电流规格：5m/10m/20m/50m/100m/200m/500m/1[A] | |
电流额定量程 （BNC传感器） | 50m/100m/200m/500m/1/2/5/10[V] | |
电压、电流量程精度范围 | (1%～110%)*×量程 *电压1000V、电流20A精度范围为(1%～100%)×量程 | |
功率因数范围 | ±(0.001 ～ 1.000) | |
电压 测量精度 | DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz | ±(0.1%×显示值+0.1%×量程) ±(0.1%×显示值+0.2%×量程) ±(0.1%×显示值+0.05%×量程) ±(0.1%×显示值+0.2%×量程) ±({0.1+0.05×(f-1)}%×显示值+0.2%×量程) ±({0.5+0.04×(f-10)}%×显示值+0.3%×量程) |
电流 测量精度 | DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz | ±(0.1%×显示值+0.1%×量程) ±(0.1%×显示值+0.2%×量程) ±(0.1%×显示值+0.1%×量程) ±(0.1%×显示值+0.2%×量程) ±((0.1×f)%显示值+0.2%×量程) ±({1+0.08×(f-10)}%×显示值+0.3%×量程) |
功率 测量精度 | DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤50kHz 50kHz＜f≤100kHz | ±(0.1%×显示值+0.1%×量程) ±(0.3%×显示值+0.2%×量程) ±(0.1%×显示值+0.1%×量程) ±(0.2%×显示值+0.2%×量程) ±({0.2+0.1×(f-1)}%×显示值+0.2%×量程) ±({0.2+0.1×(f-1)}%×显示值+0.3%×量程) ±({5.1+0.18×(f-50)}%×显示值+0.3%×量程) |
有功功率 测量范围 | 20A电流规格：2.2mW~4.4kW@220V，PF=0.01~1 选配： 50A电流规格：11mW~11kW@220V，PF=0.01~1 10A电流规格：1.1mW~2.2kW@220V，PF=0.01~1 5A电流规格：0.4mW~1.1kW@220V，PF=0.01~1 2A电流规格：0.2mW~440W@220V，PF=0.01~1 1A电流规格：0.1mW~220W@220V，PF=0.01~1 | |
有功功率分辨力 | 0.1mW | |
频率测量范围 | DC，0.5Hz ～ 100kHz | |
频率测量精度 | ±0.1%×显示值 | |
谐波测量 | 11Hz ～ 600Hz，1～50次谐波含量，总失真度 | |
电能测量范围 | 0～999999MWh (分辨率：1mWh/0.01mAh) | |
电能测量精度 | ±(0.1%×显示值+0.1%×量程) | |
扩展不确定度 | 电压、电流、功率、频率、电能量≤0.20% | |
滤波器功能 | 500Hz、5.5kHz电压线路、电流线路和频率滤波 | |
变比功能 | 1 ～ 50000 | |
数据更新周期 | 100m / 250m / 500m / 5 [s] | |
控制接口 | 标配：RS-232、开关量接口、网口； 选配：RS-485、GPIB | |
显示器 | 7英寸 液晶触摸屏 | |
外形尺寸 | 426(W，前饰框) x 132.5(H，前饰框) x 430.3(D，不含接线柱) mm | |
开口尺寸 | 422(W，机体) x 128.5(H，机体) mm | |
底脚高度 | 17.5 mm | |
整机重量 | 约7.5 kg | |
