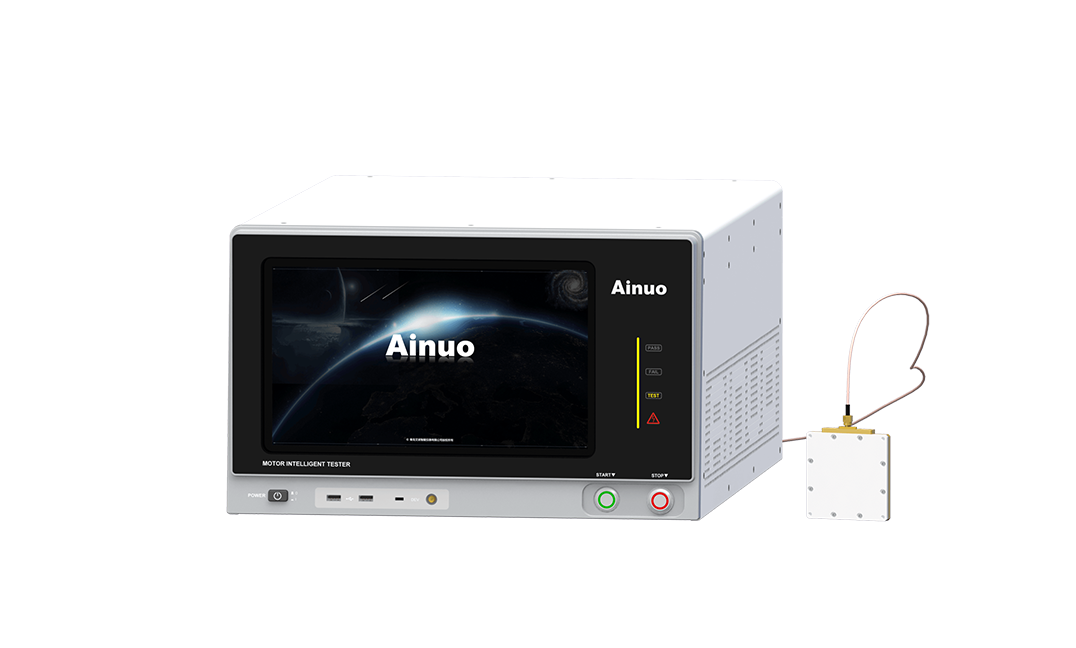

局部放电(PD)测试仪
型号：
AN8A10PD系列
应用：
工业电机、新能源主驱电机的局放测试
产品概述
本测试仪，通过先进的射频、高频和微弱信号等处理技术研发出独特的超高频局部放电检测方案，并采用高精度数字处理芯片进行信号处理，可精确捕获被测产品的局部放电信号。适用于工业电机、新能源主驱电机的局放测试。
产品特点
可计量：提供行业独家PD-UHF计量检测方案。
多功能：一台设备可同时支持匝间PD（DC-PD）和耐压PD（AC-PD）两种功能模式。
多通道：支持多通道切换，一次接线自动完成全部测试，满足电机多绕组的测试需求。
高性能：高信噪比识别算法，实现局部放电的高灵敏度测试。
高可靠：经历严格工况试验、复杂环境百万次试验正常运行。
高稳定：测试结果稳定，不易受生产现场环境工况影响。
多接口：系统支持USB、RS232、LAN等接口，支持PLC通讯、TCP/IP网络协议等，支持MES对接定制、数据库上传等。
测试项目：
PDIV、RPDIV、PDEV、RPDEV
PDIV:指试验电压从不产生局部放电的较低电压逐渐增加时，在试验中局部放电量超过某-规定值时的最低电压。
RPDIV:指试验电压从不产生局部放电的较低电压逐渐增加时，在试验中局部放电量重复超过某一规定值时的最低电压。
PDEV:指试验电压从超过局部放电起始电压的较高值逐步下降时，在试验中局部放电量小于某-规定值时的最高电压。
RPDEV:指试验电压从超过局部放电起始电压的较高值逐步下降时，在试验中局部放电量重复小于某-规定值时的最高电压。
软件界面：
产品应用
工业电机、新能源主驱电机的局放测试
技术规格
产品名称 | 局部放电测试仪 | ||
产品型号 | AN8A10PD系列 | 定制参数 | |
脉冲PD(DC-PD） | 输出电压 | 范围：（300 ~ 5000）V | 能量提升 |
允许误差：±（2.5%×设定值+10V） | |||
步进电压 | 10V/步 | ||
脉冲次数 | 1-32次 | ||
连击间隔 | 20ms | ||
阶跃间隔 | 0.1-99.0s，允许误差：±（1％×设定值+0.1s） | ||
峰值范围 | （0-120）mV | ||
判定方法 | 放电等级比较 | ||
正弦PD(AC-PD） | 输出电压 | 范围：（300 ~ 5000）VAC | |
允许误差：±（1%×设定值+2V） | |||
步进电压 | 10V/步 | ||
持续时间 | 1-99s | ||
阶跃间隔 | 0.1-99.0s，允许误差：±（1％×设定值+0.1s） | ||
峰值范围 | （0-120）mV | ||
判定方法 | 放电等级比较 | ||
其他 | 微波感应器 | 感应放电所产生的电磁波 | |
检测范围 | 距离被测物10~30cm | ||
背景噪声 | 提供背景噪声补偿 | ||
环境条件 | 使用温度范围:5~40℃，使用湿度范围：20~80%RH | ||
