AN8A10系列电机定子/整机综合测试仪
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

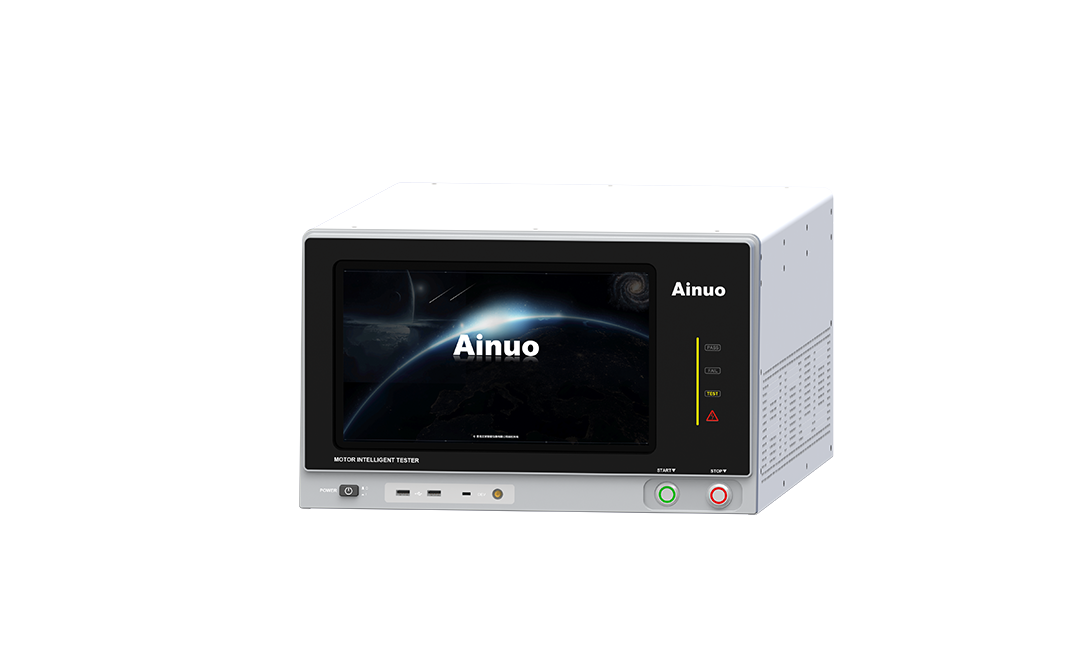

产品图片
电机定子/整机综合测试仪
型号：
AN8A10系列
应用：
新能源汽车电机，家电电机，伺服电机，步进电机，风机电机，水泵电机，工业大电机，BLDC电机等定子/整机测试需求
产品概述
本测试仪具有电阻、电感、绝缘、耐压和匝间等功能，一次接线完成全部功能测试，是一款高集成、高精度、实用性、安全性的新型综合测试仪。适用于新能源汽车电机，家电电机，伺服电机，步进电机，风机电机，水泵电机，工业大电机，BLDC电机等定子/整机测试需求。
产品特点
高集成：可集成7项测试功能，一次接线完成全部测试
多通道：最高可适配32通道，满足电机多绕组、多附件等多抽头的测试需求。
宽量程：可扩展电阻测量范围0.1mΩ~20000KΩ；绝缘测试范围上限到50GΩ。
高性能：针对新能源主驱电机低电感量的特点，开发专用的恒压、冲击、振荡技术，匝间检测能力较传统技术提升多倍。
高精度：模块精度最高可达1%级，媲美同类型国际单功能表的测量水平。
易操作：采用13.3寸安卓触摸屏，手机端的UI体验应用到工业领域，操作更便捷
高可靠：经历严格工况试验、复杂环境百万次试验正常运行。
多接口：系统支持USB、RS232、LAN等接口，支持PLC通讯、TCP/IP网络协议等，方便数据交互和仪表控制，满足自动化产线对接要求。
测试项目：
交流耐压、直流耐压、绝缘电阻、直流电阻、电阻平衡、匝间、电感、电感平衡、反嵌、转向等
软件界面：
产品应用
适用于新能源汽车电机，家电电机，伺服电机，步进电机，风机电机，水泵电机，工业大电机，BLDC电机等定子/整机测试需求。
技术规格
应用名称 | 电机定子/整机综合测试仪 | ||
产品型号 | AN8A10系列 | 定制参数 | |
耐压测试 | 输出电压 | 范围：（300 ~ 3000）VAC，步幅：10V/步 | 5000VAC |
允许误差：±（1％×设定值+5V） | 直耐 | ||
击穿电流 | 范围：（0.01~20.0）mA | 100mA | |
允许误差：±（1％×读数值+5个字） | |||
持续时间 | 范围：（1.0~99.9）s，允许误差：±（0.1％×设定值+2个字） | ||
绝缘测试 | 输出电压 | 范围：（200 ~ 1000）VDC，步幅：5V/步 | 2500V |
允许误差：±（1％×设定值+5V） | |||
纹波系数 | ＜5% | ||
电阻测量 | 范围：1.0~500MΩ | 50GΩ | |
允许误差：±（2％×读数值+2个字） | |||
持续时间 | 范围：（1.0~99.9）s，允许误差：±（0.1％×设定值+2个字） | ||
电阻测试 | 测试测量 | 范围:（0.1~20k）Ω,单位Ω | 1mΩ～2MΩ |
允许误差：±(0.3%×读数值+0.1%×量程) | |||
温度测量 | （-10.0～60.0）℃，允许误差：±0.5℃ | ||
电阻平衡 | 计算公式 | |电阻值-电阻平均值|/电阻平均值*100% | 其他 |
显示范围 | 0.0％～99.9％ | ||
匝间测试 | 脉冲电压 | 范围：（300～3000）V，步幅：10V/步 | 5000V |
允许误差：±（2.5%×设定值+10V） | |||
| 连击间隔 | 20ms | ||
波形采样 | 100MHz | ||
电感测试 | 测试范围 | 1.0uH-1000.0mH | |
基本精度 | 0.5% | ||
测试频率 | 100Hz,120Hz,1kHz,10kHz | ||
测试电平 | 0.1,0.3,1.0（V） | ||
转向测试 | 判定参数 | 正转、反转、不转 | |
