AN8AFX系列步进/伺服整机加载测试系统

联系人:汤承昭
联系电话:05328399****
企业地址山东省-青岛市
详细地址中国山东省青岛市崂山区株洲路134号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
艾诺仪器公司创立于1993年的齐鲁大地,在济青两地拥有自建工业园区。30年来致力于各类电气测量仪器、测试电源和特种电源的研发生产。公司多年来注重科研技术创新,荣获国家级专精特新“小巨人”企业、山东省瞪羚企业、青岛市隐形冠军、青岛市企业技术中心、青岛市“一企一技术”研发中心、山东省电子学会会员、中国仪器仪表协会会员等多项荣誉。此外艾诺仪器始终重视企业社会责任,积极为对应行业的发展贡献力量。   艾诺核心产品有:电气安全性能综合测试仪、交流电源、直流电源、飞机地面静变电源、电机综合测试系统、功率分析仪、交直流电子负载等。广泛应用于新能源、电动车辆、家用电器、电机线圈、开关电源等电气电子制造企业,以及航空航天、舰船铁路、国防装备、电力等专业领域和质检计量、科研院所。艾诺产品均具有完全自主知识产权,拥有94项自主知识产权,并主持参与制定多项国家标准、行业标准和计量规程规范。   艾诺仪器始终坚持以客户为中心,以正直、包容、精进、卓越为核心价值观。将为客户提供精准、高效的电力电子测试解决方案作为自身使命。持续改进业务,以品质与创新增进顾客价值、创造卓越业绩。

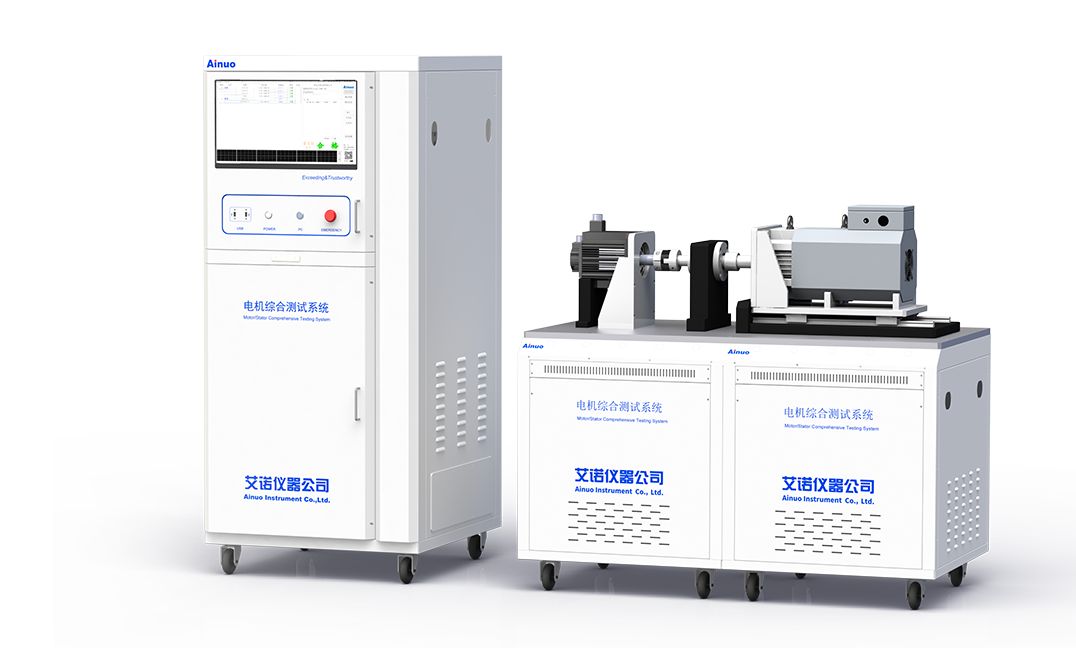

产品图片

步进/伺服整机加载测试系统

型号:

AN8AFX系列

应用:

适用于步进电机/交、直流伺服电机的负载性能检测,检测电机空载、负载性能,绘制特性曲线

产品概述

■  宽量程:系统电阻测量范围1mΩ-400KΩ、电压测量范围0.1V-1000V的超宽量程。

■  高性能:系统耐压、绝缘、匝间等电压调节均采用电压闭环反馈调节系统,准确把控调压升压过程,电压输出更稳定。

■  高精度:系统功率模块精度最高可达0.1%。

■  模块化:系统模块化设计,既避免干扰又可根据客户需求定制单/双工位、串/并行组合的测试系统。

■  多接口:系统自带USB、RS232、LAN等接口,支持PLC仿真技术、TCP/IP网络协议等,方便数据交互和仪表控制。


产品特点

●  测试项目

■  静态:耐压、绝缘、电阻、电感、

■  动态:反电动势、转向、空载/负载(电压、电流、功率),负载特性曲线。



产品应用

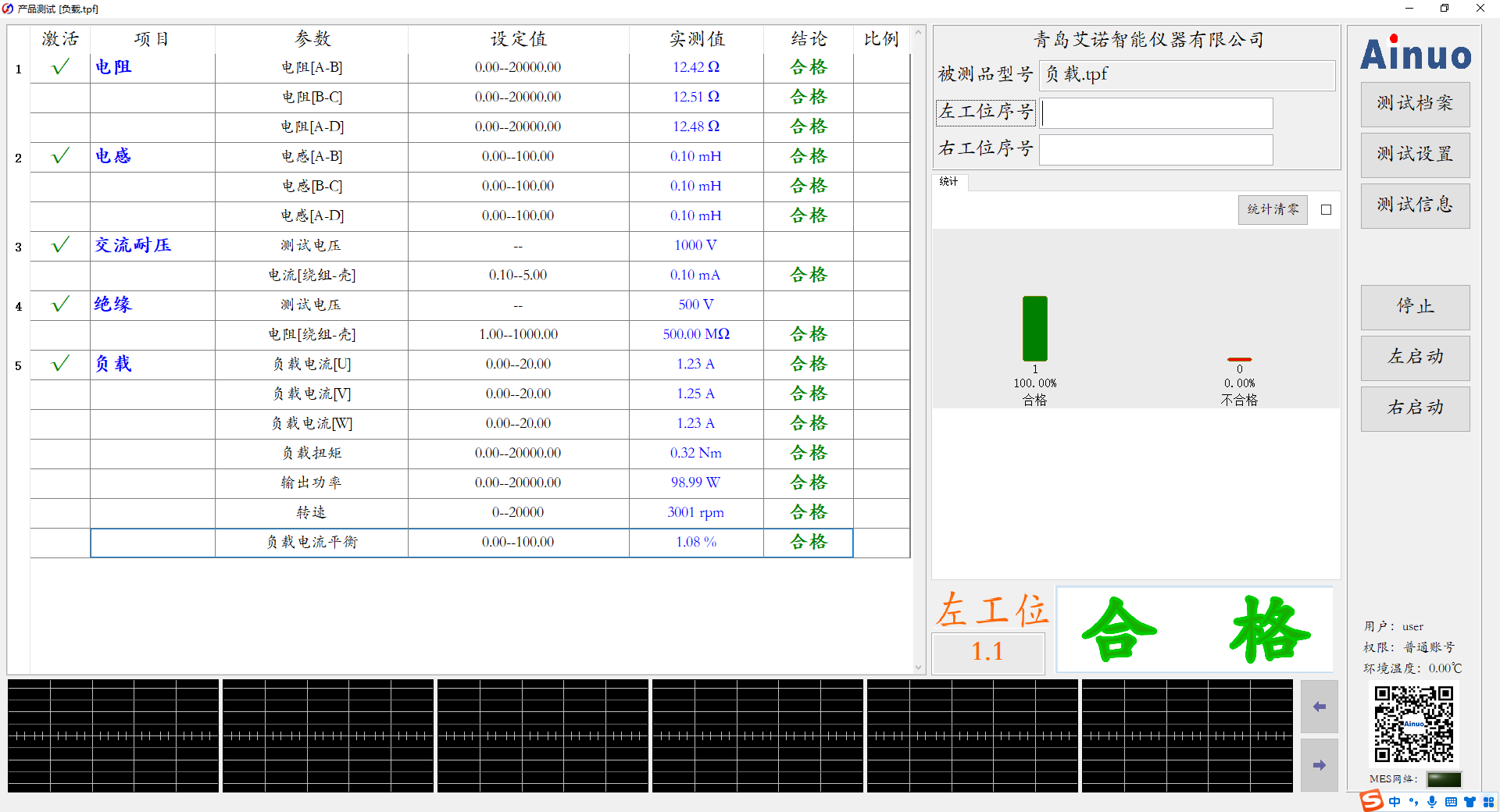

测试产品案例


技术规格

应用行业

数控车床、机器人、工业加工等

产品型号

AN8AFX系列

定制参数

耐压测试

输出电压

范围:(300 ~ 3000)VAC,步幅:10V/步

5000VAC

允许误差:±(1%×设定值+5V)

直耐

击穿电流

范围:(0.01~20.0)mA

100mA

允许误差:±(1%×读数值+5个字)


持续时间

范围:(1.0~99.9)s,允许误差:±(0.1%×设定值+2个字)


绝缘测试

输出电压

范围:(200 ~ 1000)VDC,步幅:5V/步

2500V

允许误差:±(1%×设定值+5V)


纹波系数

<5%


电阻测量

范围:1.0~500MΩ

50GΩ

允许误差:±(2%×读数值+2个字)


持续时间

范围:(1.0~99.9)s,允许误差:±(0.1%×设定值+2个字)


电阻测试

测试测量

范围:(0.1~20k)Ω,单位Ω

1mΩ~2MΩ

允许误差:±(0.3%×读数值+0.1%×量程)


温度测量

(-10.0~60.0)℃,允许误差:±0.5℃


电阻平衡

计算公式

|电阻值-电阻平均值|/电阻平均值*100%

其他

显示范围

0.0%~99.9%


匝间测试

脉冲电压

范围:(300~3000)V,步幅:10V/步


允许误差:±(2.5%×设定值+10V)

连击间隔

20ms


波形采样

100MHz


电感测试

测试范围

1.0μH-1000.0mH

99.99kH

基本精度

0.5%


测试频率

100Hz,120Hz,1kHz,10kHz


测试电平

0.1,0.3,1.0(V)


空载测试

电压范围

(1.0-700.0)V;

1000V

允许误差

±(0.5%示值+0.1%量程)

0.1级

电流范围

(0.05-20.00)A;


允许误差

±(0.5%示值+0.1%量程)


功率范围

(1.0-6.0k)W;


允许误差

±(0.5%示值+3个字符)


霍尔测试

电压范围

(0.5-30.0)V


允许误差

±(0.5%×读数值+0.1%×量程)


频率

(10-1000)Hz


允许误差

±(0.2%×读数值+1个字)


占空比

(20-80)%;允许误差±(0.5%×示值)


转向测试

判定参数

正转、反转、不转
