串联谐振实验装置

联系人：严威

联系电话：027-8465****

企业：武汉恒威国电电力设备有限公司

企业地址湖北省-武汉市

详细地址武汉市汉阳区四新大道606号新城阳光国际广场(C地块)F栋14层15号

厂家信息
产品信息
规格参数
技术文档

"武汉恒威国电电力设备有限公司系集电力检测设备、仪器仪表、电力工业自动化系统的研发、生产与销售为一体的高科技企业。公司成立于2008年，注册资金500万，拥有一批高水平的研究人员和技术应用人才，凭借与在武汉多所著名高等院校及科研单位的技术联合，已开发生产出诸多适合于电力系统应用的电力仪器表和电器测试设备。产品问世以来，受到广大用户的一致的好评及青睐. 公司始终以产品质量为生命。在全公司范围内执行ISO9001：2000国际质量体系标准，建立起一套完善的质量体系和质量保证体系。产品开发以国内外先进技术为起点，以国家相关行业标准为依据，结合电力系统的发展远景需要。为全国电力系统、冶金石化系统，厂矿及事业单位提供多种类型的高科技电力检测产品。产品深得用户赞誉，市场覆盖全国各个省区。 “诚信、务实、求精、创新”为恒威国电的的一贯宗旨。我们提供合理的价格，严格履行合同与协议条款，深得用户依赖与好评。在此，我们由衷的感谢所有支持与关爱我们的用户朋友。同时，恒威国电人郑重承诺：我们将更努力，为新老用户提供更优质的产品和更优良的服务。"

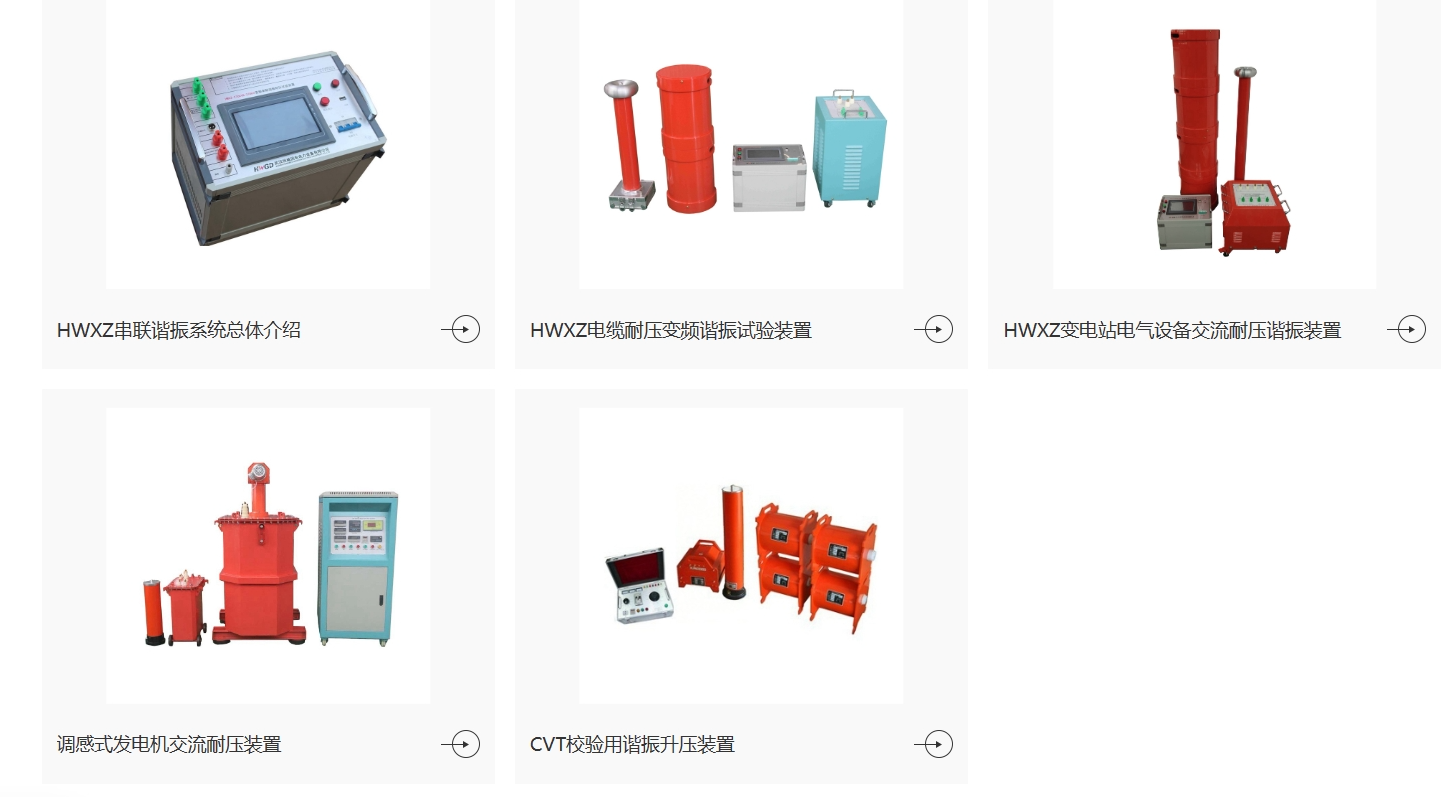

产品图片

产品特点

1、35kV及其以下电压等级的电缆使用数量多，试验工作量大，此类耐压试验装置体积小，重量轻。

2、本系统要求单个人能现场搬动的部件重量不超过30kg，要求两个人能现场搬动的部件重量不超过60kg。

3、电源采用220V单相电源或380V单电源，方便现场取电。

4、电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求

5、110kV及以上电压等级电缆耐压试验采用油浸式电抗器，在单体重量超过100kg时，可选配专用小型电动吊车

技术指标

额度输出电压	0～220kV(AC有效值)及以下
输出频率	30～300Hz
谐振电压波形	纯正弦波，波形畸变率≤1.0%
满负载工作时间	连续工作时间60min
系统品质因素	最大负载下≥20
频率调节细度	0.1Hz
不稳定度	≤0.01%
工作电源	单相220V或三相380V±10%，工频50Hz±5%

35kV及以下电缆耐压装置配置表：

产品型号名称	控制箱	电抗器(干式)	励磁变(干式)	分压器	适用范围
HWXZ-44/22	2.5kW	1A/22kV二台	2.5kVA/1kV	25kV	10kV电缆≤1km
HWXZ-88/22	4kW	2A/22kV二台	4kVA/1kV	25kV	10k电缆≤2km
HWXZ-132/22	6kW	2A/22kV三台	6kVA/1/3kV	60kV	10k电缆≤3km 35k电缆≤1km
HWXZ-176/22	7.5kW	2A/22kV四台	7.5kVA/1/3kV	60kV	10k电缆≤4km 35k电缆≤1km
HWXZ-264/22	10kW	2A/22kV六台	10kVA/1/3kV	60kV	10k电缆≤6km 35k电缆≤2km
HWXZ-330/22	15kW	2.5A/22kV六台	15kVA/1/3kV	100kV	10k电缆≤8km 35k电缆≤2km
HWXZ-640/22	25kW	2.5A/32kV八台	25kVA/1/3/5kV	200kV	10k电缆≤10km 35k电缆≤4km 110k电缆≤1km

110kV及以上电缆耐压装置配置表：

产品型号名称	控制箱	电抗器(干式)	励磁变(油浸式)	分压器	适用范围
HWXZ-1300/130	50kW	5A/130kV二台	50kVA/3/5kV	150kV	35kV电缆≤2km 110kV电缆≤2km
HWXZ-2600/130	100kW	5A/130kV四台	100kVA/3/5/10kV	220kV	35kV电缆≤3km 110kV电缆≤3km 220kV电缆≤1.5km
HWXZ-3200/220	160kW	4A/220kV四台	160kVA/5/10kV	160kV	110kV电缆≤5km 220kV电缆≤3km
HWXZ-6400/220	320kW	8A/220kV四台	320kVA/5/10kV	320kV	110kV电缆≤10km 220kV电缆≤5km 500kV电缆≤1km
