高压绝缘耐压设备

联系人：严威

联系电话：027-8465****

企业：武汉恒威国电电力设备有限公司

企业地址湖北省-武汉市

详细地址武汉市汉阳区四新大道606号新城阳光国际广场(C地块)F栋14层15号

厂家信息
产品信息
规格参数
技术文档

"武汉恒威国电电力设备有限公司系集电力检测设备、仪器仪表、电力工业自动化系统的研发、生产与销售为一体的高科技企业。公司成立于2008年，注册资金500万，拥有一批高水平的研究人员和技术应用人才，凭借与在武汉多所著名高等院校及科研单位的技术联合，已开发生产出诸多适合于电力系统应用的电力仪器表和电器测试设备。产品问世以来，受到广大用户的一致的好评及青睐. 公司始终以产品质量为生命。在全公司范围内执行ISO9001：2000国际质量体系标准，建立起一套完善的质量体系和质量保证体系。产品开发以国内外先进技术为起点，以国家相关行业标准为依据，结合电力系统的发展远景需要。为全国电力系统、冶金石化系统，厂矿及事业单位提供多种类型的高科技电力检测产品。产品深得用户赞誉，市场覆盖全国各个省区。 “诚信、务实、求精、创新”为恒威国电的的一贯宗旨。我们提供合理的价格，严格履行合同与协议条款，深得用户依赖与好评。在此，我们由衷的感谢所有支持与关爱我们的用户朋友。同时，恒威国电人郑重承诺：我们将更努力，为新老用户提供更优质的产品和更优良的服务。"

产品图片

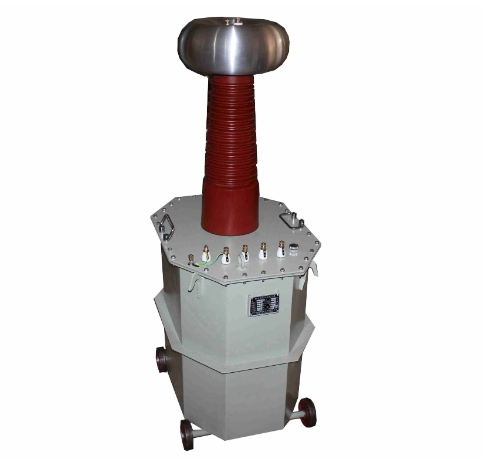

YD系列油浸式试验变压器

产品特点

本系列产品铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V。壳体为八角形，10KVA以上的试验变压器装有可移动的铁轮。

技术参数

规格	容量 KVA	低压侧		高压侧		测量变比	60分钟温升℃	阻抗电压％	空载电流％	质量 kg	外形尺寸长Х宽Х高 mmХmmХmm
规格	容量 KVA	电压 V	电流 A	电压KV	电流 mA	测量变比	60分钟温升℃	阻抗电压％	空载电流％	质量 kg	外形尺寸长Х宽Х高 mmХmmХmm
1.5/50	1.5	200	7.5	50	30	500	50	10	<4	19.5	200Х275Х640
3/50	3	200	15	50	60	500	50	10	<4	27	240Х300Х690
5/50	5	200	25	50	100	500	50	10	<4	52	250Х355Х710
10/50	10	200	50	50	200	500	50	10	<4	80	260Х375Х750
15/50	15	400	37.5	50	300	500	50	8	<4	120	270Х420Х800
20/50	20	400	50	50	400	500	50	8	<4	140	285Х440Х820
30/50	30	400	75	50	600	500	50	8	<4	155	295Х386Х840
50/50	50	400	125	50	1000	500	50	8	<4	184	320Х416Х910
10/100	10	200	50	100	100	1000	50	10	<4	135	350Х475Х1300
15/100	15	400	37.5	100	150	1000	50	8	<4	150	510Х390Х1320
20/100	20	400	50	100	200	1000	50	8	<4	215	540Х400Х1340
30/100	30	400	75	100	300	1000	50	8	<4	250	560Х410Х1360
50/100	50	400	125	100	500	1000	50	8	<4	290	600Х460Х1410
10/150	10	200	50	150	66.7	1500	50	10	<4	180	265Х380Х1750
15/150	15	400	37.5	150	100	1500	50	8	<4	200	510Х390Х1800
20/150	20	400	50	150	133.3	1500	50	8	<4	220	540Х415Х1800
30/150	30	400	75	150	200	1500	50	8	<4	280	560Х430Х1800
50/150	50	400	125	150	333.3	1500	50	8	<4	340	640Х490Х1850

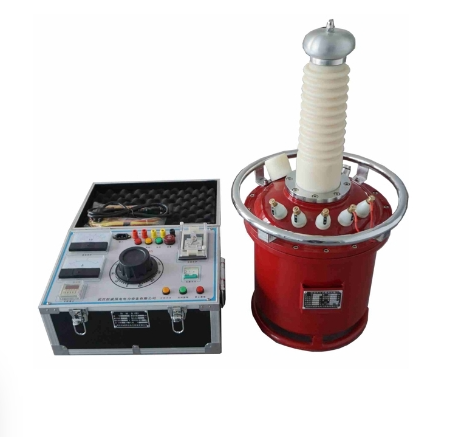

GYD系列干式试验变压器

产品特点

1、输出电压波形：工频、正弦波

2、表面温升：<55℃

3、空载损耗：0.2%～0.35%

4、运行时间：间续式

技术参数

产品型号	容量（KVA）	输入电压（V）	输出电压（KV）	输出直流高压（KV）	输出电流（mA）	重量（Kg）
1.5/50	1.5	200	50	70	30	20
3/50	3	200	50	70	60	30
5/50	5	200	50	70	100	35
10/50	10	200	50	70	200	40
15/50	15	200	50	70	300	50
20/50	20	200	50	70	400	55
25/50	25	200	50	70	500	60
30/50	30	200	50	70	600	65
5/100	5	400	100	140	50	60
10/100	10	400	100	140	100	65
15/100	15	400	100	140	150	70
20/100	20	400	100	140	200	75
25/100	25	400	100	140	250	80
15/120	15	400	120		125	85
20/120	20	400	120		160	90
25/120	25	400	120		200	95
30/120	30	400	120		250	100

注：以上提供的目录，为本公司生产的干式试验变压器，特殊规格也可以根据用户提供的参数和要求设计生产，以满足用户的需要。

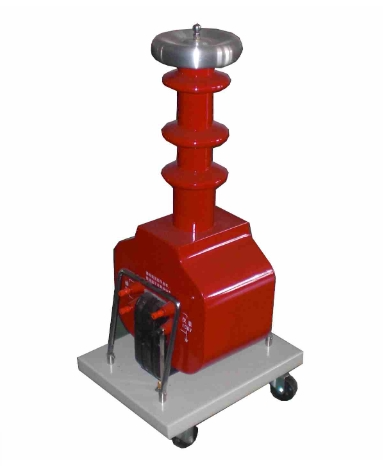

YDQ系列充气式试验变压器

产品特点

YDQ系列产品采用优质冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是圆柱形，内充入SF６气体。

技术参数

规格	容量 KVA	低压侧		高压侧		测量变化	6分钟温升℃	阻抗电压％	空载电流％	质量 Kg	外形尺寸长Х宽Х高 mmХmmХmm
		电压 V	电流 A	电压 KV	电流 mA
		电压 V	电流 A	电压 KV	电流 mA
3/50	3	200	15	50	60	500	50	10	<4	35	240Х300Х690
6/50	6	200	30	50	120	500	50	10	<4	40	250Х355Х710
10/50	10	200	50	50	200	500	50	10	<4	60	260Х375Х750
15/50	15	400	37.5	50	300	500	50	8	<4	70	270Х420Х800
20/50	20	400	50	50	400	500	50	8	<4	85	285Х440Х820
30/50	30	400	75	50	600	500	50	8	<4	100	295Х386Х840
50/50	50	400	125	50	1000	500	50	8	<4	120	320Х416Х910
10/100	10	200	50	100	100	1000	50	10	<4	65	350Х475Х1300
15/100	15	400	37.5	100	150	1000	50	8	<4	85	510Х390Х1320
20/100	20	400	50	100	200	1000	50	8	<4	100	540Х400Х1340
30/100	30	400	75	100	300	1000	50	8	<4	110	560Х410Х1360
50/100	50	400	125	100	500	1000	50	8	<4	125	600Х460Х1410
10/150	10	200	50	100	66.7	1500	50	10	<4	90	265Х380Х1750
15/150	15	400	37.5	150	100	1500	50	8	<4	100	510Х390Х1800
20/150	30	400	50	150	133.3	1500	50	8	<4	110	540Х415Х1800
30/150	30	400	75	150	200	1500	50	8	<4	125	560Х430Х1800
50/150	50	400	125	150	333.3	1500	50	8	<4	140	640Х490Х1850

YD系列油浸式试验变压器

产品特点

技术参数

规格	容量 KVA	低压侧		高压侧		测量变比	60分钟温升℃	阻抗电压％	空载电流％	质量 kg	外形尺寸长Х宽Х高 mmХmmХmm
规格	容量 KVA	电压 V	电流 A	电压KV	电流 mA	测量变比	60分钟温升℃	阻抗电压％	空载电流％	质量 kg	外形尺寸长Х宽Х高 mmХmmХmm
1.5/50	1.5	200	7.5	50	30	500	50	10	<4	19.5	200Х275Х640
3/50	3	200	15	50	60	500	50	10	<4	27	240Х300Х690
5/50	5	200	25	50	100	500	50	10	<4	52	250Х355Х710
10/50	10	200	50	50	200	500	50	10	<4	80	260Х375Х750
15/50	15	400	37.5	50	300	500	50	8	<4	120	270Х420Х800
20/50	20	400	50	50	400	500	50	8	<4	140	285Х440Х820
30/50	30	400	75	50	600	500	50	8	<4	155	295Х386Х840
50/50	50	400	125	50	1000	500	50	8	<4	184	320Х416Х910
10/100	10	200	50	100	100	1000	50	10	<4	135	350Х475Х1300
15/100	15	400	37.5	100	150	1000	50	8	<4	150	510Х390Х1320
20/100	20	400	50	100	200	1000	50	8	<4	215	540Х400Х1340
30/100	30	400	75	100	300	1000	50	8	<4	250	560Х410Х1360
50/100	50	400	125	100	500	1000	50	8	<4	290	600Х460Х1410
10/150	10	200	50	150	66.7	1500	50	10	<4	180	265Х380Х1750
15/150	15	400	37.5	150	100	1500	50	8	<4	200	510Х390Х1800
20/150	20	400	50	150	133.3	1500	50	8	<4	220	540Х415Х1800
30/150	30	400	75	150	200	1500	50	8	<4	280	560Х430Х1800
50/150	50	400	125	150	333.3	1500	50	8	<4	340	640Х490Х1850

GYD系列干式试验变压器

产品特点

1、输出电压波形：工频、正弦波

2、表面温升：<55℃

3、空载损耗：0.2%～0.35%

4、运行时间：间续式

技术参数

产品型号	容量（KVA）	输入电压（V）	输出电压（KV）	输出直流高压（KV）	输出电流（mA）	重量（Kg）
1.5/50	1.5	200	50	70	30	20
3/50	3	200	50	70	60	30
5/50	5	200	50	70	100	35
10/50	10	200	50	70	200	40
15/50	15	200	50	70	300	50
20/50	20	200	50	70	400	55
25/50	25	200	50	70	500	60
30/50	30	200	50	70	600	65
5/100	5	400	100	140	50	60
10/100	10	400	100	140	100	65
15/100	15	400	100	140	150	70
20/100	20	400	100	140	200	75
25/100	25	400	100	140	250	80
15/120	15	400	120		125	85
20/120	20	400	120		160	90
25/120	25	400	120		200	95
30/120	30	400	120		250	100

注：以上提供的目录，为本公司生产的干式试验变压器，特殊规格也可以根据用户提供的参数和要求设计生产，以满足用户的需要。

YDQ系列充气式试验变压器

产品特点

技术参数

规格	容量 KVA	低压侧		高压侧		测量变化	6分钟温升℃	阻抗电压％	空载电流％	质量 Kg	外形尺寸长Х宽Х高 mmХmmХmm
		电压 V	电流 A	电压 KV	电流 mA
		电压 V	电流 A	电压 KV	电流 mA
3/50	3	200	15	50	60	500	50	10	<4	35	240Х300Х690
6/50	6	200	30	50	120	500	50	10	<4	40	250Х355Х710
10/50	10	200	50	50	200	500	50	10	<4	60	260Х375Х750
15/50	15	400	37.5	50	300	500	50	8	<4	70	270Х420Х800
20/50	20	400	50	50	400	500	50	8	<4	85	285Х440Х820
30/50	30	400	75	50	600	500	50	8	<4	100	295Х386Х840
50/50	50	400	125	50	1000	500	50	8	<4	120	320Х416Х910
10/100	10	200	50	100	100	1000	50	10	<4	65	350Х475Х1300
15/100	15	400	37.5	100	150	1000	50	8	<4	85	510Х390Х1320
20/100	20	400	50	100	200	1000	50	8	<4	100	540Х400Х1340
30/100	30	400	75	100	300	1000	50	8	<4	110	560Х410Х1360
50/100	50	400	125	100	500	1000	50	8	<4	125	600Х460Х1410
10/150	10	200	50	100	66.7	1500	50	10	<4	90	265Х380Х1750
15/150	15	400	37.5	150	100	1500	50	8	<4	100	510Х390Х1800
20/150	30	400	50	150	133.3	1500	50	8	<4	110	540Х415Х1800
30/150	30	400	75	150	200	1500	50	8	<4	125	560Х430Х1800
50/150	50	400	125	150	333.3	1500	50	8	<4	140	640Х490Х1850
