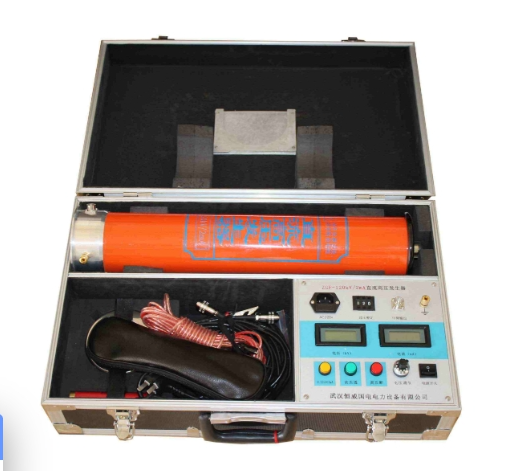

ZGF直流高压发生器
产品特点
1 机箱采用铝合金机箱。
2 采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
3 采用电压大反馈，输出电压稳定度高，纹波系数≤1%。
4 全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差±（1.0%±2个字），电流误差±（1.0%±2个字）。
5 升压电位器零起升压。
6 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（1%±2个字）。
7 过压保护采用拔码设定，一目了然，误差±1%。
8 倍压轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
技术参数
一体机
规格 技术参数 | 60/2 | 60/3 | 60/5 | 120/2 | 120/3 | 120/5 |
额定电压(kV) | 60 | 60 | 60 | 120 | 120 | 120 |
额定电流(mA) | 2 | 3 | 5 | 2 | 3 | 5 |
额定功率(W) | 120 | 180 | 300 | 240 | 360 | 600 |
机箱重量(kg) | 8 | 8 | 8 | 2 | 3 | 5 |
倍压重量(kg) | 4 | 4 | 5 | 6 | 6 | 8 |
倍压高度(mm) | 440 | 440 | 440 | 535 | 535 | 535 |
电压测量精度 | 数显表 ±(1.0%读数±2个字) | |||||
电流测量精度 | 数显表 ±(1.0%读数±2个字) | |||||
波纹系数 | ≤0.5% | |||||
电压稳定度 | 随机波动，电源电压变化±10%时≤1% | |||||
过载能力 | 空载电压可超出额定电压10%使用10分钟 最大充电电流为1.25倍额定电流 | |||||
电源 | 单相交流50HZ 220V±10% | |||||
工作方式 | 间断使用 | |||||
一次连续时间最长为30分钟 | ||||||
工作环境 | 温度： 0~40℃ | |||||
相对湿度：室温为25℃时不大于85%（无凝露） | ||||||
海拔高度：1500米以下 | ||||||
结构特点 | 环氧玻璃钢电气绝缘倍压筒 | |||||
空气绝缘、无泄漏之虑 | ||||||
操作箱特点 | 高精度0.75UDC1mA单触按钮（精度≤1.0%） 最适合氧化锌避雷器试验 | |||||
过压保护采用拨置，一目了然 | ||||||
机箱倍压放置一个铝合金箱,整机一手可提 | ||||||
分体机
规格 技术参数 | 120/5 | 200/2 | 200/5 | 300/2 | 300/3 | 300/5 |
额定电压(kV) | 120 | 200 | 200 | 300 | 300 | 300 |
额定电流(mA) | 5 | 2 | 5 | 2 | 3 | 5 |
额定功率(W) | 600 | 400 | 1000 | 600 | 900 | 1500 |
机箱重量(kg) | 4.5 | 4.5 | 4.5 | 5.5 | 5.5 | 5.5 |
倍压重量(kg) | 7.0 | 7.9 | 8.3 | 11 | 11 | 11.5 |
倍压高度(mm) | 890 | 970 | 970 | 1250 | 1250 | 1250 |
电压测量精度 | 数显表 ±(1.0%读数±2个字) | |||||
电流测量精度 | 数显表 ±(1.0%读数±2个字) | |||||
波纹系数 | ≤1% | |||||
电压稳定度 | 随机波动，电源电压变化±10%时≤1% | |||||
过载能力 | 空载电压可超出额定电压10%使用十分钟 最大充电电流为1.25倍额定电流 | |||||
电源 | 单相交流50HZ 220V±10% | |||||
工作方式 | 间断使用 | |||||
一次连续时间最长为30分钟 | ||||||
工作环境 | 温度：-10~40℃ | |||||
相对湿度：室温为25℃时不大于85%（无凝露） | ||||||
海拔高度：1500米以下 | ||||||
带电容 负荷能力 | 被试品电容量无限制 | |||||
可用1.5倍的额定电流充电 | ||||||
结构特点 | 环氧玻璃钢电气绝缘倍压筒 | |||||
空气绝缘、无泄漏之虑 | ||||||
操作箱特点 | 高精度0.75UDC1mA单触按钮（精度≤1%） 最适合氧化锌避雷器试验 | |||||
过压保护采用拨置，一目了然 | ||||||
立卧两用型国际标准机箱，方便现场 | ||||||

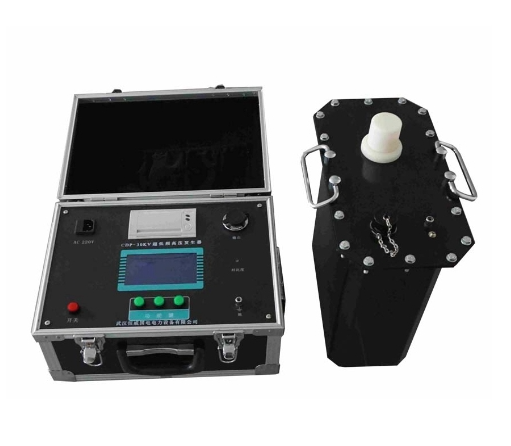

CDP系列0.1Hz超低频高压发生器
产品特点
1.电流、电压、波形数据均直接从高压侧采样获得。
2.具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。
3.具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。
4.高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。
5.由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
技术参数
1.测量精度：3%
2.电压正，负峰值误差：≤3％
3.电压波形失真度：≤5％
4.使用条件：户内、户外；温度：-10℃～+40℃；湿度：≤85％RH
5.市电源：频率50Hz，电压220V±5%。若使用便携式发电机供电，发电机要求：频率50Hz，电压220V±5%，功率应大于5KW，并且在发电机的输出端并联一只功率不小于800W的阻性负载（如电炉），以便稳定发电机的运转速度。否则仪器将不能正常工作。
型号 | 额定电压 | 带载能力 | 重量 | 用途 |
CDP-30 | 30kV （峰值） | 0.1Hz,≤1.1µF | 控制器：4㎏ 升压体：25㎏ 尺 寸：323*174*323 | 10kV电缆、发电机等 |
0.05Hz,≤2.2µF | ||||
0.02Hz,≤5.5µF | ||||
CDP-40 | 40kV （峰值） | 0.1Hz,≤1.1µF | 控制器：5㎏ 升压体：30㎏ 尺 寸：357*208*343 | 13.8kV电缆、发电机等 |
0.05Hz,≤2.2µF | ||||
0.02Hz,≤5.5µF | ||||
CDP-50 | 50kV （峰值） | 0.1Hz,≤1.1µF | 控制器：6㎏ 升压体：45㎏ 尺 寸：357*210*365 | 15.75kV电缆、发电机等 |
0.05Hz,≤2.2µF | ||||
0.02Hz,≤5.5µF | ||||
CDP-60 | 60kV （峰值） | 0.1Hz,≤1.1µF | 控制器：6㎏ 升压体：50㎏ 尺 寸：357*220*370 | 18kV电缆、发电机等 |
0.05Hz,≤2.2µF | ||||
0.02Hz,≤5.5µF | ||||
CDP- 80 | 80kV （峰值）
| 0.1Hz,≤1.1µF | 控制器：8㎏ 升压体：90㎏ 尺 寸：357*240*390 | 35kV电缆、发电机等 |
0.05Hz,≤2.2µF | ||||
0.02Hz,≤5.5µF | ||||
CDP-90 | 90kV （峰值）
| 0.1Hz,≤1.1µF | 控制器：8㎏ 升压体：110㎏ 尺 寸：357*240*390 | 35kV电缆、发电机等 |
0.05Hz,≤2.2µF | ||||
0.02Hz,≤5.5µF |

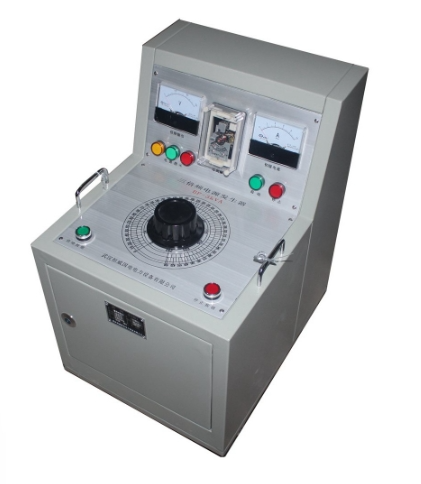

SFQ三倍频发生器
技术参数
额定容量：5-100kVA 输入三相380V、50Hz正弦波
输出0-300V、0-500V、0-1000V（特殊电压定做），150Hz，
波形失真≤5%
容量：3-150kVA
空载运行时间：≤5分钟
负载运行时间：40-60秒
ZGF直流高压发生器
产品特点
1 机箱采用铝合金机箱。
2 采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
3 采用电压大反馈，输出电压稳定度高，纹波系数≤1%。
4 全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差±（1.0%±2个字），电流误差±（1.0%±2个字）。
5 升压电位器零起升压。
6 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（1%±2个字）。
7 过压保护采用拔码设定，一目了然，误差±1%。
8 倍压轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
技术参数
一体机
规格 技术参数 | 60/2 | 60/3 | 60/5 | 120/2 | 120/3 | 120/5 |
额定电压(kV) | 60 | 60 | 60 | 120 | 120 | 120 |
额定电流(mA) | 2 | 3 | 5 | 2 | 3 | 5 |
额定功率(W) | 120 | 180 | 300 | 240 | 360 | 600 |
机箱重量(kg) | 8 | 8 | 8 | 2 | 3 | 5 |
倍压重量(kg) | 4 | 4 | 5 | 6 | 6 | 8 |
倍压高度(mm) | 440 | 440 | 440 | 535 | 535 | 535 |
电压测量精度 | 数显表 ±(1.0%读数±2个字) | |||||
电流测量精度 | 数显表 ±(1.0%读数±2个字) | |||||
波纹系数 | ≤0.5% | |||||
电压稳定度 | 随机波动，电源电压变化±10%时≤1% | |||||
过载能力 | 空载电压可超出额定电压10%使用10分钟 最大充电电流为1.25倍额定电流 | |||||
电源 | 单相交流50HZ 220V±10% | |||||
工作方式 | 间断使用 | |||||
一次连续时间最长为30分钟 | ||||||
工作环境 | 温度： 0~40℃ | |||||
相对湿度：室温为25℃时不大于85%（无凝露） | ||||||
海拔高度：1500米以下 | ||||||
结构特点 | 环氧玻璃钢电气绝缘倍压筒 | |||||
空气绝缘、无泄漏之虑 | ||||||
操作箱特点 | 高精度0.75UDC1mA单触按钮（精度≤1.0%） 最适合氧化锌避雷器试验 | |||||
过压保护采用拨置，一目了然 | ||||||
机箱倍压放置一个铝合金箱,整机一手可提 | ||||||
分体机
规格 技术参数 | 120/5 | 200/2 | 200/5 | 300/2 | 300/3 | 300/5 |
额定电压(kV) | 120 | 200 | 200 | 300 | 300 | 300 |
额定电流(mA) | 5 | 2 | 5 | 2 | 3 | 5 |
额定功率(W) | 600 | 400 | 1000 | 600 | 900 | 1500 |
机箱重量(kg) | 4.5 | 4.5 | 4.5 | 5.5 | 5.5 | 5.5 |
倍压重量(kg) | 7.0 | 7.9 | 8.3 | 11 | 11 | 11.5 |
倍压高度(mm) | 890 | 970 | 970 | 1250 | 1250 | 1250 |
电压测量精度 | 数显表 ±(1.0%读数±2个字) | |||||
电流测量精度 | 数显表 ±(1.0%读数±2个字) | |||||
波纹系数 | ≤1% | |||||
电压稳定度 | 随机波动，电源电压变化±10%时≤1% | |||||
过载能力 | 空载电压可超出额定电压10%使用十分钟 最大充电电流为1.25倍额定电流 | |||||
电源 | 单相交流50HZ 220V±10% | |||||
工作方式 | 间断使用 | |||||
一次连续时间最长为30分钟 | ||||||
工作环境 | 温度：-10~40℃ | |||||
相对湿度：室温为25℃时不大于85%（无凝露） | ||||||
海拔高度：1500米以下 | ||||||
带电容 负荷能力 | 被试品电容量无限制 | |||||
可用1.5倍的额定电流充电 | ||||||
结构特点 | 环氧玻璃钢电气绝缘倍压筒 | |||||
空气绝缘、无泄漏之虑 | ||||||
操作箱特点 | 高精度0.75UDC1mA单触按钮（精度≤1%） 最适合氧化锌避雷器试验 | |||||
过压保护采用拨置，一目了然 | ||||||
立卧两用型国际标准机箱，方便现场 | ||||||
CDP系列0.1Hz超低频高压发生器
产品特点
1.电流、电压、波形数据均直接从高压侧采样获得。
2.具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。
3.具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。
4.高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。
5.由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
技术参数
1.测量精度：3%
2.电压正，负峰值误差：≤3％
3.电压波形失真度：≤5％
4.使用条件：户内、户外；温度：-10℃～+40℃；湿度：≤85％RH
5.市电源：频率50Hz，电压220V±5%。若使用便携式发电机供电，发电机要求：频率50Hz，电压220V±5%，功率应大于5KW，并且在发电机的输出端并联一只功率不小于800W的阻性负载（如电炉），以便稳定发电机的运转速度。否则仪器将不能正常工作。
型号 | 额定电压 | 带载能力 | 重量 | 用途 |
CDP-30 | 30kV （峰值） | 0.1Hz,≤1.1µF | 控制器：4㎏ 升压体：25㎏ 尺 寸：323*174*323 | 10kV电缆、发电机等 |
0.05Hz,≤2.2µF | ||||
0.02Hz,≤5.5µF | ||||
CDP-40 | 40kV （峰值） | 0.1Hz,≤1.1µF | 控制器：5㎏ 升压体：30㎏ 尺 寸：357*208*343 | 13.8kV电缆、发电机等 |
0.05Hz,≤2.2µF | ||||
0.02Hz,≤5.5µF | ||||
CDP-50 | 50kV （峰值） | 0.1Hz,≤1.1µF | 控制器：6㎏ 升压体：45㎏ 尺 寸：357*210*365 | 15.75kV电缆、发电机等 |
0.05Hz,≤2.2µF | ||||
0.02Hz,≤5.5µF | ||||
CDP-60 | 60kV （峰值） | 0.1Hz,≤1.1µF | 控制器：6㎏ 升压体：50㎏ 尺 寸：357*220*370 | 18kV电缆、发电机等 |
0.05Hz,≤2.2µF | ||||
0.02Hz,≤5.5µF | ||||
CDP- 80 | 80kV （峰值）
| 0.1Hz,≤1.1µF | 控制器：8㎏ 升压体：90㎏ 尺 寸：357*240*390 | 35kV电缆、发电机等 |
0.05Hz,≤2.2µF | ||||
0.02Hz,≤5.5µF | ||||
CDP-90 | 90kV （峰值）
| 0.1Hz,≤1.1µF | 控制器：8㎏ 升压体：110㎏ 尺 寸：357*240*390 | 35kV电缆、发电机等 |
0.05Hz,≤2.2µF | ||||
0.02Hz,≤5.5µF |
SFQ三倍频发生器
技术参数
额定容量：5-100kVA 输入三相380V、50Hz正弦波
输出0-300V、0-500V、0-1000V（特殊电压定做），150Hz，
波形失真≤5%
容量：3-150kVA
空载运行时间：≤5分钟
负载运行时间：40-60秒
