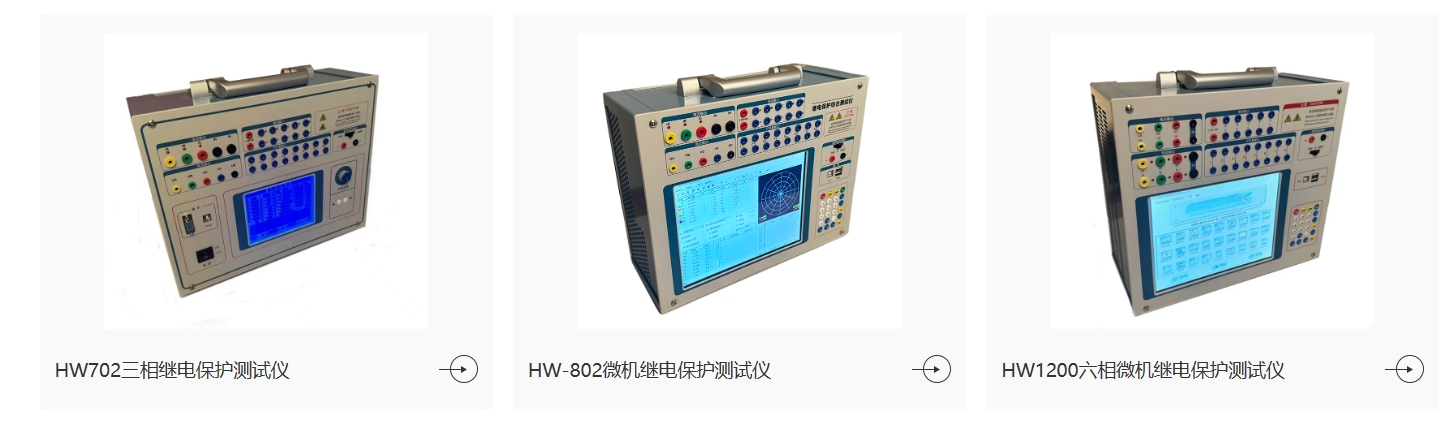

HW702三相继电保护测试仪 HW-802微机继电保护测试仪 HW1200六相微机继电保护测试仪
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
产品图片
主要特点
1.标准的4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。
2.单机由旋转鼠标进行操作，可完成现场大多数试验检定工作；
3.可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。
4.通过Windows平台上的操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及
扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
4.采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
5.装置设有一路110V 及 220V专用可调直流电源输出。
技术参数
额定数据
电 流 输 出 | 交
流 | 相电流输出（有效值） 0-40A / 每相 三并电流输出（有效值） 0-120A 相电流长时间允许工作值（有效值） 10A / 每相 相电流最大输出容量 450VA 三并电流120A时最大容量 1200VA 三并电流120A时允许工作时间 8s 频率范围（基波） 1-1000Hz 谐波次数 1-9 次 |
直流 | 相电流输出 0-±20A / 每相 最大输出负载电压 20V | |
电 压 输 出 | 交
流 | 相电压输出（有效值） 0-130V 线电压输出（有效值） 0-260V 相电压 / 线电压输出功率 80VA / 160VA 频率范围（基波） 1-1000Hz 谐波次数 1-9次 |
直 流 | 相电压输出幅值 0-±180V 线电压输出幅值 0-±360V 相电压/ 线电压输出功率 80VA / 160VA | |
开关量输入 | 空接点 1-20mA，24V 电位接点输入 “0”：0 - +6V； “1”：+11v - +250V | |
开关量输出 | 空接点接点DC： 220V／0.2A；AC：220V／0.5A | |
时间测量 | 测量范围 0.1ms – 9999s | |
输出及测量精度
额 定 范 围 内 精 度 | 电 流 | 交流相电流 <0.2%±0.1％FS（FS为满量程值） 交流大电流端子输出 <0.2%±0.1％FS 直流电流 <0.5%±0.1％FS |
电 压 | 交流电压 <0.2%±0.1％FS（FS为满量程值） 直流电压 <0.5%±0.1％FS | |
其 它 | 频率精度（50Hz时） <0.001Hz±0.1％FS（FS为满量程值） 相位精度 <0.5° 谐波失真度 <0.5% 时间测量精度 <0.1ms |
