HFA-F1互感器综合测试仪 HFA-2000B 变频互感器测试仪
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
产品图片

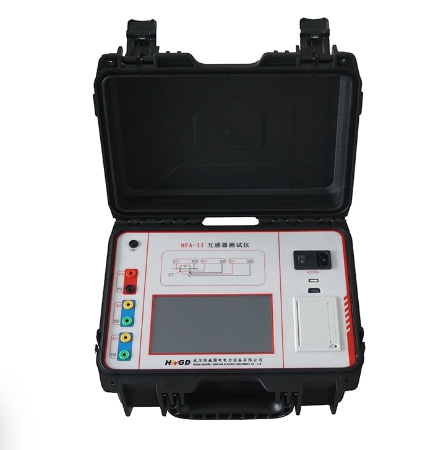

HFA-F1互感器综合测试仪
主要特征
• 支持检测CT和PT、单机输出电压0-2500V，电流0-1000A.
• 满足 GB1207、GB1208等规程要求.
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 自带微型快速打印机、可直接现场打印测试结果.
• 采用智能控制器，操作简单.
• 大屏幕液晶，图形化显示接口.
• 按规程自动给出CT/PT（励磁）拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料，掉电后不丢失.
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.
测试功能
技术参数
HFA-2000B 变频互感器测试仪
主要特征
●支持检测CT和PT（保护类、计量类、TP 类）稳态和瞬时等参数.
●满足 GB1207、GB1208、GB16847（IEC60044-1、IEC60044-6)等规程要求.
●采用变频技术，励磁电压高达45KV.
●具有综合检测和分项检测功能，现场使用更加灵活。
●快速检测互感器的二次实际负载及功率因数。
●自动检测5%和10%误差曲线。
●自动给出拐点值和Kalf。
●支持二次时间常数检测
●自带微型快速打印机、可直接现场打印测试结果。
●采用TFT彩色液晶触摸屏显示器、操作更加简单方便.
●内置存储器可保存10000组测试数据，掉电后不丢失；配合U盘可实现无限量存储。
●配置数据分析软件，可通过PC生成检测报告。
●小巧轻便，仅重6Kg。
主要测试功能
电流互感器 CT | 电压互感器PT |
• 伏安特性曲线（计算拐点值） • 自动给出拐点值 • 自动给出5%和10%的误差曲线 • 变比测量、极性判断 • 任意温度下的二次直阻测量 • 额定负荷测量• 二次实际负荷测量 • 功率因数测量 • 自动退磁 • 角差测量 • 比差测量 • 准确限值系数（ALF） • 仪表保安系数（FS） • 二次时间常数(Ts) • 励磁电感 • 饱和与不饱和电感 • 剩磁系数 | • 伏安特性曲线（计算拐点值） • 自动给出拐点值 • 变比测量 • 极性判断 • 任意温度下的二次直阻测量 • 二次实际负荷测量 • 功率因数测量 • 自动退磁 • 角差测量 • 比差测量
|
技术参数
项 目 | 参 数 | |
工作电源 | AC220V±10% 、50Hz | |
设备输出 | 0～180Vrms，5Arms（等效峰值20A） | |
等效励磁电压 | 45000V | |
励磁测量精度 | ≤0.5% | |
二次电阻 | 范围/精度 | 0.1～300Ω / ≤1% |
二次负荷 | 范围/精度 | 5VA～1000VA / ≤1% |
功率因数 | 范围 | 0.1-1 |
角差测量 | 范围/精度 | 0-360°/ ±0.05° |
比差测量 | 精度 | 0.05% |
CT变比 | 范围/精度 | ≤25000A/5A（5000A/1A）/0.2% |
PT变比 | 范围/精度 | ≤500KV /0.2% |
工作环境 | 温度：－20℃ ～ 50℃，湿度：≤90%， 海拔高度：≤1000m | |
产品规格 | 尺寸：340mm × 270mm × 165mm，重量：≤6Kg | |
