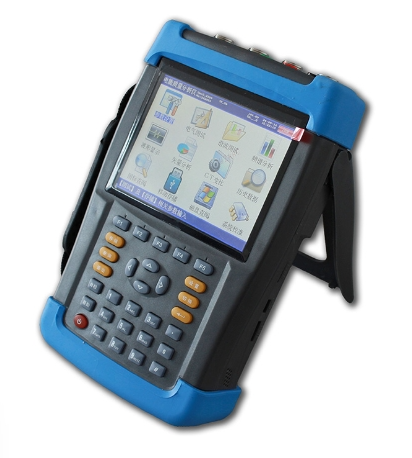

HW-DZ电能质量分析仪
性能特点
1. 仪器是专门用于检测电网中发生波形畸变、谐波含量、三相不平衡等电能质量问题的高精度测试仪器；同时还具备电参量测试、矢量分析的功能。
2. 可精确测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量。
3. 可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。
4. 电流采用钳形互感器方式进行测量。因为采用钳形电流互感器测量时操作人员无须断开电流回路，就可以方便、安全的进行测量。根据用户的测量范围不同可以选配不同量程的钳表。
5. 可测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、三相电压允许不平衡度和电网谐波。
6. 可显示单相电压、电流波形并可同时显示三相电压、电流波形。
7. 所有测试界面具备屏幕锁定功能，以方便用户读数和分析数据。
8. 负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势。
10. 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。
11. 能够测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。
技术指标
1. 输入特性
电压测量范围：20～800V，自动切档。
电流测量范围
钳形互感器 （三种）： 5A/25A（标配）
100A/500A（选配）
400A/2000A（选配）
1000A/5000A（选配）柔性线圈
相角测量范围：0~359.99°。
频率测量范围：45~65Hz。
电压通道数：三通道（UA、UB、UC）。
电流通道数：三通道（IA、IB、IC）。
谐波分析次数：63次。
1分钟间隔连续存储周期：18个月。
2. 准确度
电参量测量部分：
电压：±0.1%
频率：±0.01Hz
电流、功率：±0.5%
相位：±0.2°
电能质量部分：
基波电压允许误差≤0.5％F.S.
基波电流允许误差: ≤1％F.S.
基波电压和电流之间相位差的测量误差：≤0.2°
谐波电压含有率测量误差：≤0.1％
谐波电流含有率测量误差：≤0.2％
三相电压不平衡度误差：≤0.2％
电压偏差误差：≤0.2％
电压变动误差：≤0.2％
3. 工作温度：－10℃~ +40℃
4. 充电电源：AC220V、频率45Hz-55Hz
5. 主机功耗：≤3VA
6. 电池工作时间：≤10小时
7. 绝缘：
1) 电压、电流输入端对机壳的绝缘电阻≥100MΩ。
2) 工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。
8. 体积：258mm×158mm×58mm
9. 重量：1.5Kg

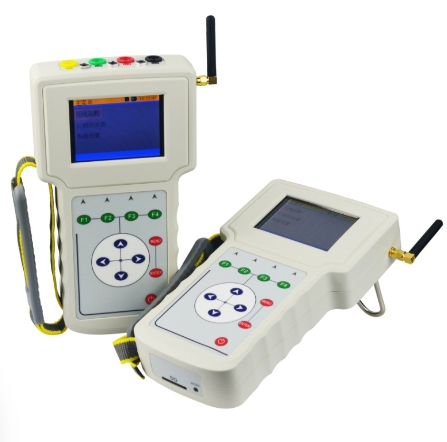

HW-SL6保护回路矢量分析仪
产品概述
保护回路矢量分析仪是分布式无线同步测量伏安相位电参数的仪器，由两台手持测量终端组成，每台手持终端单独使用时，可以当作三相伏安相位表使用。两台同时使用时可以同步测量六路电压，六路电流的幅值，相位等参数。非常适合变压器差动保护矢量分析，母线差动保护矢量分析。
解决变电站内分布式同步测量的问题，无需GPS，无需放电缆来引入参考电压，避免由于电缆绝缘或者操作问题造成的PT二次短路，适用于没有参考电压的场合，例如2/3接线的母线保护屏，户外电流互感器的端子箱，智能变电站合并单元前差动保护CT信号等，提高全站多间隔相量测量工作效率。
产品特点
● 采用无线同步采样技术，无需GPS,无需长电缆
● 同步采样六路电压，六路电流
● 多种相位参考，可选本机UA或IA，从机UA或IA
● 多种矢量显示方式，可选本机电压-从机电流，从机电压-本机电流，本机电压-从机电压，本机电流-从机电流，本机电流-从 机电压，从机电压-本机电流，本机电压-本机电流，从机电压-从机电流；
● 采用专用定制天线，轻松应对站内各种复杂环境的远距离无线通讯；
● 可选的无线中继器，解决地下室及屏蔽很好的室内无线通讯的问题；
● 单机同时测量1至3路交流电压；交流电流；
● 单机测量电压间、电流间、电压与电流间的相位；
● 单机测量频率；功率；三相不平衡度测量；六角图向量；
● 具有抗谐波干扰的功能，在有谐波的情况下，保持测量的精度；
● 电流幅值相位测量可达1mA. 非常适合变电站主变带负荷试验以及新建站或负荷小的站电流测量；
● 电压，电流采样全隔离，自动切换量程；
● 采用3.5寸彩色液晶显示屏。
●内置大容量锂电池，一次充电后，可以连续工作10小时。
技术参数
类型 | 测量范围 | 单位 | 误差 | 分辨率 |
电压 | 5 ~ 600V | V | 0.5% x 读数 +5个字 | 0.1V |
电流 | 0.001 ~ 6A(可扩展) | A | 0.5% x 读数 +5个字 | 0.0001A |
有功功率 | 0.005 ~ 3600 | W | 0.5% x 读数(PF=1) | 0.1W |
无功功率 | 0.005 ~ 3600 | VAR | 0.5% x 读数(PF=0) | 0.1Var |
频率 | 45 ~ 65 | Hz | 0.02Hz | 0.01Hz |
相位 | 0 ~ 360 | ° | + 0.2° | 0.1° |
