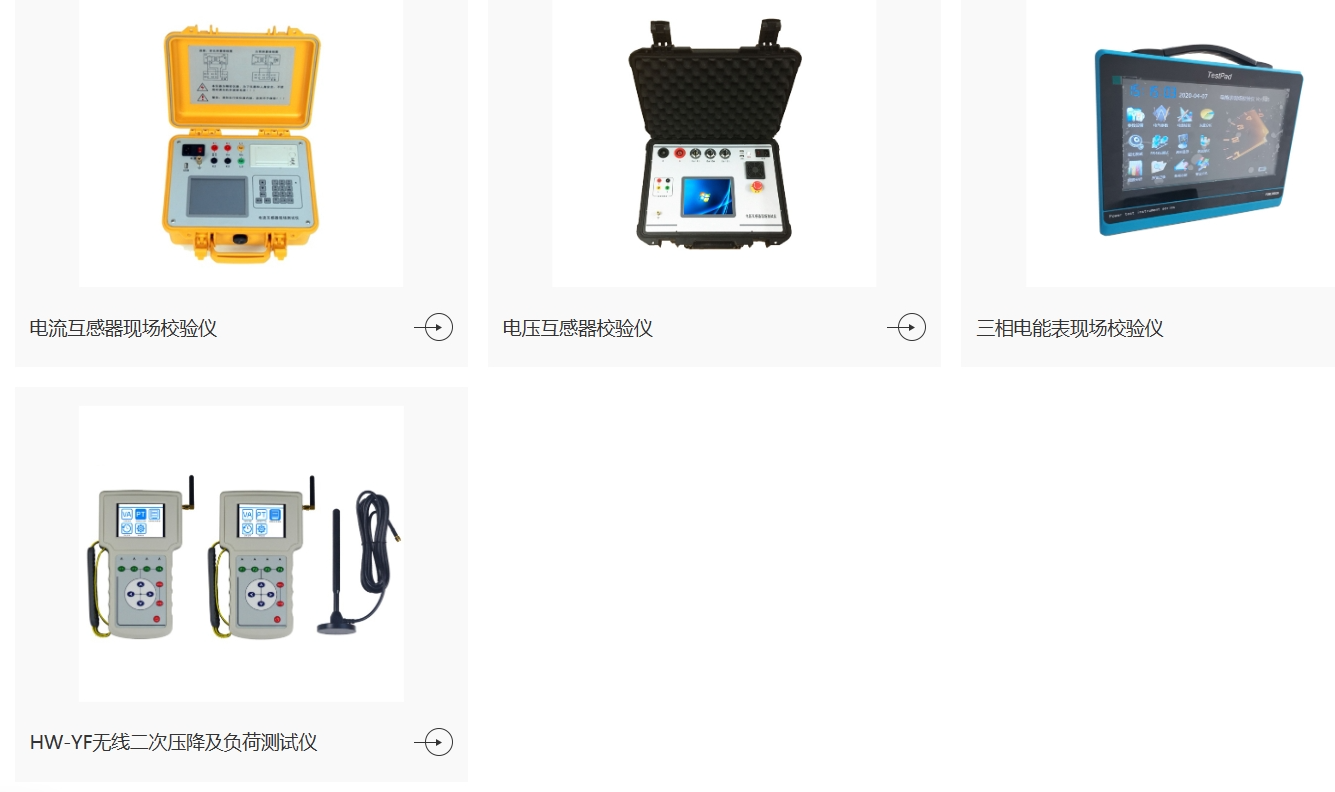

电流互感器现场校验仪 电压互感器校验仪 三相电能表现场校验仪 HW-YF无线二次压降及负荷测试仪
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
产品图片
电流互感器现场校验仪
电流互感器误差现场测试仪采用递推法测量电流互感器误差，现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用简单的测试接线和操作，降低了工作强度和提高了工作效率。
产品特点
1.采用异频功率电源测试，防止现场工频电磁辐射和串联干扰。
2.直接化整现场数据，判定合格或不合格。
3.测量电流互感器的1％-120％（S级）的规程点误差（角差、比差）。
4.测量电流互感器的1％-200％（S级）的任意点误差（角差、比差）。
5.测量上限负荷与下限负荷下的规程点以及任意点误差（角差、比差）。
6.测量实际任意负荷下的规程点以及任意点的误差（角差、比差）。
7.检测已知及非已知电流互感器的极性和变比值。
8.具有智能判断外接线状况，自动对测试数据进行化整，并判断是否超差。
9.标准USB接口，后台管理软件进行报表处理并按国家标准打印证书.
技术指标
变比范围 | 5A/5A～25000A/5A（5A/1A～5000A/1A）匝比误差 ±0.2% |
被检CT范围 | 1.0、0.5、0.5S、0.2及0.2S |
准确度 | ±0.05% |
直流电阻 | 0.0-0.1Ω±3％ 0.1-50Ω±1% |
CT二次负荷 | 1Ω－25Ω ±2％ |
工作条件 | AC 220V ±10%/50Hz ±2% |
环境温度 | 0－40℃ |
环境湿度 | 25℃时<85% |
整机体积 | 323×275×135mm |
整机重量 | ≤5Kg |
