产品图片
产品简介

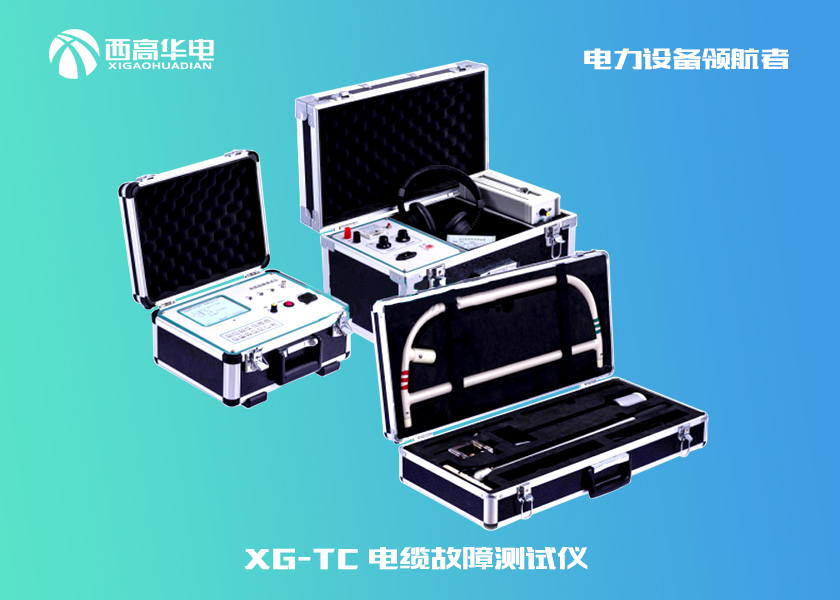

电缆故障测试仪是我公司根据用户要求，从现场使用考虑，精心设计和制造的全新一代便携式电缆故障测试仪器。它秉承我们一贯高科技、高精度、高质量的宗旨，将电缆测试水平提高到一个新境界。
整套电缆故障测试仪由闪测、寻迹、定位三大部分组成。
电缆故障测试仪（闪测仪）可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障，可准确的检测地下电缆的故障点位置、电缆长度和电缆的埋设路径。具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。仪器采用汉字系统，高清晰度显示，界面友好。
电缆寻迹及故障定点是由路径仪、定点仪、T型探头、A字架、听筒等组成。本仪器是电缆故障定位测试的专用仪表，适用测试对象为具有金属导体（线对、护层、屏蔽层）的各种电缆。其主要功能为对地绝缘不良点的定位测试，线缆路径的探测以及线缆埋深的测试。
产品别称
电缆故障仪、电力电缆故障测试仪、路灯电缆故障测试仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、地理电缆故障测试仪、电缆路径仪
产品特征
1、电缆故障测试仪（闪测仪）
（1）使用范围广：用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆，市话电缆及两根以上均匀铺设的地埋电线等电缆高低阻、短路、开路、断线以及高阻泄漏和高阻闪络性故障。亦可用于测量电缆长度以及测量电波在电缆中的传播速度
（2）携带方便：主机采用锂电池供电、轻巧、便于携带、方便野外测试和矿井电缆测试
（3）人机界面友好：采用了大屏幕320×240点阵汉字图形界面，高亮度图形清晰美观，操作简单，抗干扰性强
（4）安全可靠：采用新型电流取样器，一种全新的取样方法，具有接线简单，波形直观容易分析，与高压完全隔离，对主机、操作人员绝对安全的特点
（5）高品质：关键部件全部采用进口元件，保证测试结果精准度
（6）外观精美：采用坚固且耐磨性强的材料，使仪器的整体质感和使用寿命更长或相对距离
2、路径仪、定点仪速度功能
（1）接收灵敏度高：采用特殊制作工艺，传输距离增加，仪器仍能清晰接收信号
（2）静态漂移低：核心元器件采用进口元件，性能可靠
（3）定位精度高：采用石英晶体振荡器，高速信号处理芯片进行信号采样与处理，保证定位精度准确、可靠
（4）抗干扰能力强：在严重干扰条件下，仪器仍能保证良好性能，工作稳定
（5）携带方便：内置可充电电池供电，适用于各种场合
产品参数
技术参数
1.电缆故障测试仪（闪测仪）
| 环境温度 | －10℃～40℃ | |
| 测量误差 | 粗测误差±1% | |
| 测试距离 | 最长不小于16km | |
| 最短测试距离（盲区） | 1～3m | |
| 采样速率 | 25MHz | |
| 电源与功耗 | 交流或机内直流供电;AC 220V±10%，功耗不大于10W;DC 6V/7AH，功耗不大于6W | |
| 机内发送脉冲宽度与幅度 | 0.2μs,100～120V;2μs,150～160V | |
| 工作方式 | 低压脉冲、直流高压闪测及冲击高压闪测法 | |
| 显示分辨率 | V/50米、V为传播速度m/μs | |
| 显示方式 | 320×240 LCD液晶带背光显示 | |
| 质 量 | 6kg | |
| 体 积 | 500×300×195mm3 | |
2.路径仪、定点仪
| 寻迹定位距离 | 市话电缆为3km，其它线缆可达20km | |
| 定位阻抗范围 | 0～5MΩ | |
| 定位精度 | < ±10cm | |
| 埋深探测 | <3m | |
| 体 积 | 路径仪、定点仪：470×290×255mm3 附件箱：630×300×130mm3 | |
| 质 量 | 路径仪、定点仪：9kg 附件箱：8kg | |
一、产品简介
XG-2135B电缆安全刺扎器（电缆试扎器）是西高华电在总结国内外多家电缆安全刺扎器的基础上推出的新一代电缆安全刺扎器（电缆试扎器），它具有双枪双角度刺扎被测电缆，属国内独家首创新型电缆刺扎装置。极大地提高了电缆试扎的安全性能，及易用性。它具有一次实验：两个角度、两次刺扎同时完成，是电缆施工、维护工作者的必备工具。
多年以来，电力电缆运行与维护部门对电力电缆刺扎，均按照行业标准DL409-91第234条要求，采用人工试扎待锯电缆，一旦电缆识别出错，误刺扎带电运行电缆将造成极大的危害。
XG-2135B电缆安全刺扎器是在多条电缆识别后针对某条电缆开锯前的安全遥控试扎设备，XG-2135B电缆安全试扎器采用了非接触式控制（遥控、定时）刺扎，彻底解决了人工刺扎电缆的人身安全问题。
XG-2135B电缆刺扎器分为射击器和控制器两大部分：XG-2135B电缆刺扎器的射击器为一种低速活塞式的专为刺扎电缆而设计的特殊装置，其结构合理轻巧，安装固定极为方便，可任意角度安装。XG-2135B电缆刺扎器的控制器选用先进的电子检测线路，将真人语音提示与液晶显示同步控制与一体，实现了人机对话，操作简单不出错。XG-2135B电缆刺扎器采用遥控、定时两种模式，发射时人不直接接触设备，确保人身安全。采用电池供电，保证刺扎器与电力系 统彻底隔离，确保供电安全。
我公司推出电缆识别仪配套产品——XG-2135B高压电缆刺扎器，彻底解决了现场电缆安全刺扎的问题，杜绝了不安全事故的发生。
二、产品别称
电缆试扎器、高压电缆安全刺扎器、电缆安全刺扎器、高压电缆安全试扎器。
三、产品特性
l 适合刺扎各类电力电缆，刺扎安全可靠；
l 采用双枪双角度刺扎，一次实验操作：两个角度、两次刺扎同时完成
l 遥控/定时两种工作模式：
l 采用双键确认进入工作模式，确保操作人员的安全；
l 采用真人语音提示与液晶显示同步功能，使用安全、准确、直观；
l 机械、电子多重保护设计，安全可靠；
l 专为刺扎电缆而设计，任意角度安装固定在电缆上；
l 电源采用一般的干电池，适合野外无电源使用，同时保证刺扎器与电力系统的彻底隔离，保证供电安全。
四、产品参数
1. 遥控距离：无线遥控≤30米
有线遥控≤15米
2. 适用电缆：≤￠160mm的各种电力电缆
3. 工作电源：8节1.5V电池
4. 使用环境：温度-10c°~ 50 c° 湿度RH<95%
重 量：全套设备含铝合金箱约16kg
外形尺寸：55×40×400px³（含铝合金箱及全套附件）
产品基本配置：
射击器、控制器、遥控器、地钎、连线、使用说明书、仪器箱
