UHFS有源滤波器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

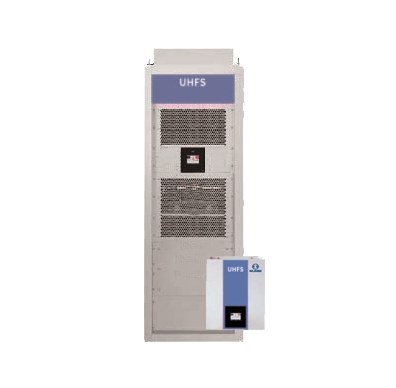

产品图片
概述
UHFS 有源电力滤波器与谐波源并联，应用数字信号处理技术（DSP），脉宽调制技术（PWM）及使用 IGBT技术等前沿科技 , 通过实时检测跟踪谐波源负载产生的谐波电流，快速生成与其大小相等方向相反的电流加以抵消，从而滤除谐波，减少系统电压﹑电流波形畸变。 装置具有自适应功能，可对频率、幅值大小都变化的谐波进行动态补偿，同时平衡三相负荷，对补偿对象有极快的响应，还可以提供超前或滞后的无功电流，改善电网中的功率因数。
特点
宽电压输入，电压 380VAC(-40% ～ 20%), 频率 50Hz(-20% ～ 40%) ；
实时检测谐波电流频率和大小，自动调整补偿的谐波次数（2 ～ 50）和容量 ；
模块化设计，具有极快的响应时间 ；
便利的并机扩容设计，各机可动态的平衡负载和补偿谐波，又可独立工作，互不影响 ；
在大屏幕 LCD 中显示，友好的中英文界面，可显示基本参数及补偿前后的波形及历史故障信 息，可记录 500 条历史记录 ；
多种安装结构，适合不同的安装方式。有标准 19 英寸机柜用 4U 机箱结构及壁挂式结构 ；易于操作和维护，勿需专业人员，开机即可正常工作 ；
设备具有数据掉电不丢失功能，故障自诊断功能，欠电压、过电压、过流报警及保护，IGBT模块过热报警及保护，风扇故障报警，保险熔断报警等保护功能 ；
设备具有负载短路保护功能，当外部负载出现短路时，机器自动保护，排除外部短路故障后，自动投入运行；自适应能力强，可适用于三相三线或三相四线电力系统，具有极高的的性价比。
| 技术规范 | |
| 型号 | UHFS-M |
| 频率 | 50-60Hz |
| 外壳保护水平 | IP 21-NEMA 1; IP 54-NEMA 12 |
| 最大失真 | 10% |
| 温度 | 0-40℃（平均24 ℃） |
| 海拔高度 | 3000 m |
| 电磁兼容性能 | IEC55011 A1;IEC61800-3 |
| 线涂层 | 保形涂层-符合IEC 60721-3-3标准3C3级 |
| 语言 | 18种不同的语言 |
| 谐波补偿模式 | 选择性补偿（90%RMS （均方根）用于谐波抑制） 积分补偿（100%RMS（均方根）用于谐波抑制） |
| 谐波补偿频谱 | 在整体补偿模式下，存在2次至40次谐波，在选择补偿模式下包括3次谐波序列、5次、 7次、11次、13次、17次、19次、23次和25次谐波。 |
| 谐波电流在选择模式下的分布 | I5: 63%, I7: 45%, I11: 29%, I13: 25%, I17: 18%, I19: 16%, I23: 14%, I25: 13% |
| 无功电流补偿 | 这个函数可以补偿到目标值。 |
| 闪烁抑制 | 该功能在整体补偿模式下可用。 |
| 补偿优先权 | 谐波或位移可编程功率因数。 |
| 并行使用 | 谐波或位移可编程功率因数。 |
| 电流传感器支架 | 1A和5A两个侧电流传感器，自动调谐功能1OR1级或以上。 |
| 数字输入输出 | 4可编程的PNP或NPN逻辑 |
| 通信接口 | RS485 ，USB1.1 |
| 控制方式 | 直接谐波控制（快速响应） |
| 响应时间 | <0.5ms |
| 开关频率 | 18kHz |
| 平均开关频率 | 4.5 kHz |

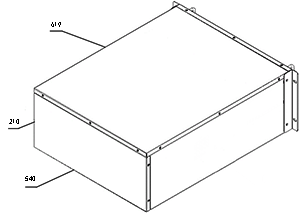

尺寸图
