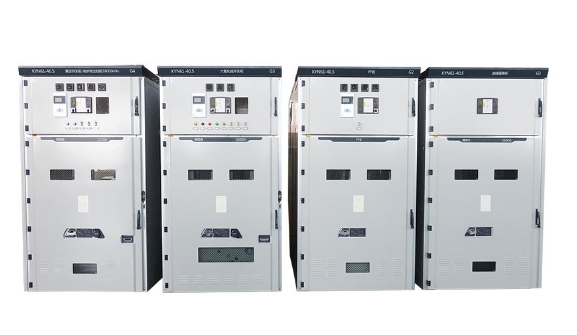

产品图片

产品描述

◆ 概述

　　KYN61-40.5型铠装移开式户内交流金属封闭开关设备(以下简称开关柜)系三相交流50Hz、额定电压40.5kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，对电路起到控制、保护和检测等功能，还可用于频繁操作的场所。本开关柜符合GB/11022-1999、GB3906-2006及DL404-1997等标准。

◆ 使用环境条件

　　● 安装高度不超过海拔1000m；

　　● 环境温度：上限+40℃且24小时内测得的平均值不超过35℃，下限-15℃；

　　● 相对湿度：日平均值不超过95%，月平均值不超过90%；

　　● 没有导电尘埃与足以能腐蚀金属和破坏绝缘的气体的场所；

　　● 没有爆炸危险的场所；

　　● 没有剧烈震动和颠簸及垂直倾斜度不超过5度的场所；

　　● 经过湿带要求的处理，高压开关柜可适用于周围空气相对湿度为95%，有凝露和霉菌存在的地区。

　　注：当装用的某些电器设备未能符合上列工作条件时则按该电器设备技术标准所规定的工作条件使用或由用户与制造部门协商解决。

◆ 结构特点

　　● 采用热缩绝缘材料及环氧涂覆绝缘工艺，优化电极形状，柜体结构紧凑，减小占地面积；

　　● 开关柜柜体选用2mm优质敷铝锌板，经数控钣金双折边加工成形后，通过高强度螺栓螺母和铆螺母连接而成，除门板、侧封板外，构件表面无需任何处理；

　　● 可配用国产ZN85-40.5(3AV3)真空断路器、ABB公司VD4断路器和法国施耐德SF1、SF2型及阿尔斯通FP系列六氟化硫断路器，以满足不同用户的需求；

　　● 开关柜各功能小室均采用金属隔板封隔，并设有独立的压力释放通道；

　　● 断路器、接地开关等操作均可在柜门关闭的情况下进行，即可实现关门操作；

　　● 开关柜的结构适应性强，主接线方案可以达到198种以上，能满足不同用户的需要；

　　● 手车、断路器、接地开关和后柜门之间设有防止误操作的机械联锁装置，“五防”功能齐全，安全可靠。

◆ 技术参数

◆ 安装示意图

◆ 订货须知

　　订货时用户应提供下列资料：

　　● 产品名称、型号和数量；

　　● 主接线方案编号及单线系统图、排列图、平面布置图；

　　● 二次原理图、端子排列图(无端子排列图时按本公司标准供货)；

　　● 开关柜内的电气元件的型号、规格、数量；

　　● 一、二次回路中所选的元件详细规格及数量；

　　● 母线排规格(未提供则按本公司规范供货)；

　　● 需要母线桥(两列柜间母线桥和墙柜间母线桥)时提供跨距尺寸；

　　● 开关柜使用在特殊环境条件时应在订货时提出。
