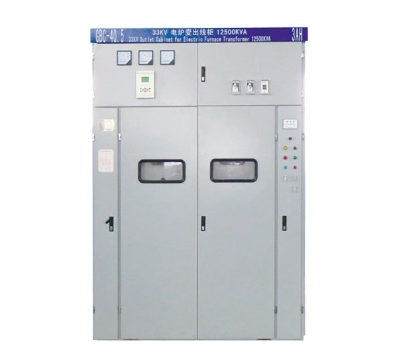

GBC-40.5保护型手车式户内交流金属封闭开关设备

产品描述

◆ 概述

　　GBC-40.5型手车式高压开关柜系三相交流50Hz单母线系统的户内保护型成套装置，作为接受和分配35千伏的网路电能之用。GBC-40.5（Z）配用35kV真空断路器，适用于切、合电容器组、电炉变压器等频繁操作的场所。

　　本型高压开关柜适用于下列工作条件：

　　● 海拔高度不超过1000米；

　　● 周围介质温度不高于+40℃，不低于-20℃；

　　● 相对湿度不超过90%(+25℃时)；

　　● 没有导电尘埃及足以腐蚀金属和破坏绝缘的气体的场所；

　　● 没有爆炸危险的场所；

　　● 没有剧烈震动和颠簸及垂直倾斜度不超过5度的场所。

◆ 技术数据

　　高压柜所装配的一次元件，包括真空断路器(或少油断路器)、操动机构、隔离开关、电流互感器、电压互感器、熔断器、避雷器、电力变压器、R-C过电压保护装置等，在本产品的装置条件下仍满足各自产品的技术性能。

　　高压柜及其所装的主要数据表1

◆ 结构说明

　　本开关柜为手车式结构，采用空气绝缘为主。各相带电体之间及相地之间绝缘距离不小于300毫米，只有个别方案柜的个别部位相间距离不足的才设置极间隔板。

　　开关柜主母线采用矩形铝母线水平架空装于柜顶，前后可以观察。联络母线一般釆用Φ50×5铝管呈三角形布置在柜的下部，特殊情况下(当电缆进出线兼联络时)，采用交联聚乙烯塑料电缆改制的固体绝缘联络母线。

　　除柜后用钢网遮栏以便观察外，开关柜的正面、柜间及柜的两侧，均采用钢板门或封板加以保护。

　　开关柜柜体骨架由角钢及钢板弯制焊接而成，分隔成手车室、隔离触头室、电缆头室、继电器室、端子室以及仪表板等。为保证检修的安全，上、下一次静触头之间，手车室与柜顶主母线之间，均设有金属隔板。下隔离触头与手车室之间设有绝缘隔板。

　　开关柜设有识别装置，以保证同类型手车可以互换，不同类型的手车不能推入。

　　手车骨架由角钢及钢板弯制焊接而成。根据一次线路方案，共分为断路器、三相和单相电压互感器、避雷器、相间保护的组合式避雷器、隔离、变压器及R-C过电压保护装置等。

　　各种手车的操作面均有金属封板加以保护，上部和下部的保护板上开有观察车内情况的视察窗，中部是操作板，用于装设操作把柄、联锁机构。

　　根据使用的不同要求，开关柜还设有机械的或电气的联锁装置。

◆ 柜体及安装尺寸示意图

◆ 订货须知

　　订货时应提供下列资料

　　● 一次线路方案编号或一次系统图，并标明其额定电流。

　　● 二次线路原理图。

　　● 高压柜平面排列图。

　　● 如需选用非标准一次线路方案或另订备用手车应在订货时提出，协商处理。

　　● 当采用电缆进出线时，其允许长期工作电流及热稳定电流受电缆截面限制。
