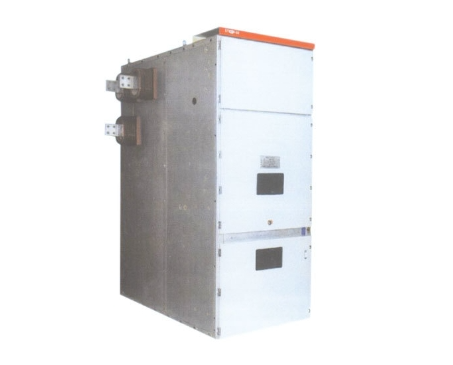

KYN28A-24铠装型移开式户内交流金属封闭开关设备

产品描述

◆ 概述

　　KYN28-24(z)铠装型移开式户内交流金属封闭开关设备(以下简称开关柜)适用于三相交流50Hz额定电压24kV的电力系统中，主要用于发电厂、变电所、工矿企业及高层建筑中接受和分配网络电能，并对电路实行控制、保护和检测。本开关柜能满足GB3906-2006《3～35kV交流金属封闭开关设备》DL404-91《户内交流开关柜订货技术条件》及IEC298《额定电压1kV以上52kV以下交流金属封闭开关设备和控制设备》等标准要求。并具有防止误操作断路器、防止带负荷推拉手车、防止带电关合接地开关、防止接地开关在接地位置送电和防止误入带电间隔(即简称“五防”)功能。

　　其技术特点

　　●　柜体结构采用敷铝锌板经多重折弯组装而成；

　　●　各小室均完全金属铠装及彻底分隔；

　　●　所有设备的操作均在柜门关闭状态下进行；

　　●　柜壳密封性好，防止设备受杂物盒虫害的侵入；

　　●　可配用VL1、ZN63(VS1)及D4真空断路器；

　　●　更换断路器非常简单，手车互换性好；

　　●　柜体可靠墙安装，柜前维修，减少占地面积；

　　●　电缆室有充裕的空间，可连接多根电缆；

　　●　透过面板门，极易观察到电缆室的运行情况。

◆ 开关柜结构说明

　　● 开关柜由固定的柜体和可移除的部分（简称手车）

　　● 两大部分组成，开关设备柜体的外壳和防护等级是IP4X，隔室间及断路器室门打开时的防护等级是IP2X。

　　● KYN28A-24(Z)型开关柜可配用VL1、VS1-24等型号真空断路器手车。开关柜可安装程双柜并列，即安装成背靠背或面对面双排排列。由于开关柜的安装与调试

　　● 均在正面进行，所以开关柜可以靠墙安装以节省占地面积，提高开关柜的安装性与安装上的灵活性。

◆ 使用环境条件

　　● 海拔高度不超过1000m；

　　● 环境温度上限+40℃，下限-10℃；

　　● 空气相对湿度日平均值不大于95%，月平均值不大于90%；

　　● 空气中不得有导电尘埃及足以腐蚀金属和破坏绝缘的气体，没有火灾、爆炸危险、严重污秽及剧烈震动的场所；

　　● 凡不符合上述环境条件时应在订货时提出，并按特殊要求制造。

◆ 产品型号及说明

◆ 技术数据

◆ 订货须知

　　订货时应提供下列技术资料

　　● 主接线方案编号及单线系统图、排列图、平面布置图；

　　● 二次原理图、端子排列图(如无端子排列图则按本公司规范生产)；

　　● 开关柜内一、二次发电气元件的型号、规格及数量；需要母线桥(两个排列的柜间母线桥和墙柜间母线桥)时提供跨距尺寸；

　　● 开关柜使用在特殊环境条件时应在订货时提出；

　　● 需要其他附件、备件或超出标准供货数量的附件、备件时应提岀种类和数量。
