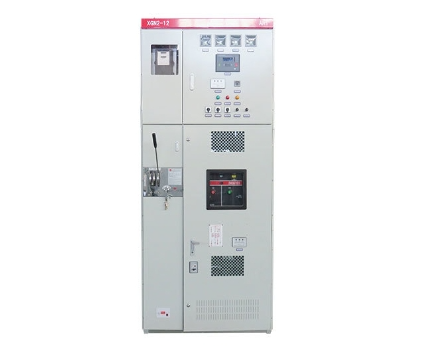

产品图片

XGN2-12箱型固定式户内交流金属封闭开关设备

产品描述

◆ 概述

　　XGN2-12箱型固定式交流金属封闭开关设备(简称开关柜)用于3.6、7.2、12kV三相交流50Hz系统的户内成套配电设备，在电力系统中做为工矿企业、发电厂和变电所接受、分配电能，同时对电路具有控制、保护和检测等功能，其母线系统为单母线及单母线带旁路母线，并可派出双母线结构。

　　本产品采用全组装式结构，各隔室由接地良好的隔板相隔，高压室均有独立的泄压通道，防护等级为IP2X；开关柜配装ZN28-12系列户内高、压真空断路器，断路器配用CT17弹簧动力机构(也可配用VS1-12真空断路器及一体化弹簧操动机构),隔离开关采用GN30-12旋转式双断口隔离开关的系列产品

　　本产品具有一套完善的性能可靠、功能齐全、结构简单操作方便的机械式房屋闭锁装置，简便而有效的达到两部提出的“五防”闭锁功能。隔离开关和接地开关的操动机构为旋转式全机械闭锁机构，联锁齐全可靠，断路器与隔离开关以及柜门间设有联锁装置，可防止误操作。

　　开关柜配有常规保护或微机综合保护系统。

　　本开关柜符合国家标准GB3906《3～35kV交流金属封闭开关设备》及国际标准IEC298的要求。

◆ 使用环境条件

　　● 环境温度上限+40℃，下限-25℃；

　　● 海拔高度不超过1000米；

　　● 相对温度：平均值不大于95%；

　　● 饱和蒸汽压：日平均值不大于2.2KPa，月平均值不大于1.8KPa；

　　● 地震强度不超过8度；

　　● 没有火灾，爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所；

◆ 产品型号及含义

◆ 外形及安装尺寸示意图

◆ 开关柜主要技术参数

◆ 订货须知

　　订货时应提供下列技术资料

　　● 产品名称、型号、数量；

　　● 一次回路接线方案编号、系统图及排列图；

　　● 二次回路原理图、端子排列图；

　　● 一、二次回路所需电器元件详细的规格及数量；

　　● 母线的型号及规格(如未提供则按本公司标准供货)；

　　● 需要母线桥(两列柜间母线桥和穿墙母线桥)时，需提供跨距尺寸；

　　● 若开关柜在特殊环境条件下使用，则应在订货时提出。
