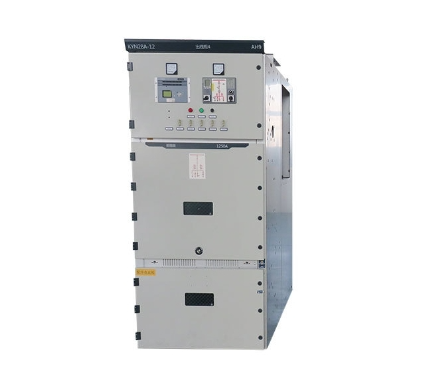

产品图片
KYN28A-12铠装型移开式户内交流金属封闭开关设备

产品描述
◆ 概述
KYN2A-12铠装型移开式交流金属封闭开关设备(以下简称开关柜)系三相交流50Hz的户内成套配电装置,用于介绍和分配3.6~12KV的网络电能并对电路实行控制、保护和检测。本开关柜能满足GB3906--2006《3~35kV交流金属封闭开关设备》、DL404等--91《户内交流开关柜订货技术条件》及IEC298《额定电压1kV以上52kV以下交流金属封闭开关设备和控制设备》等标准要求,并具有防止误操作断路器、防止带负荷推拉手车、防止带电关合接地开关、防止接地开关在接地位置送电和防止误入带电间隔(即简称“五防”)的功能。它能配用ZN63A(即VS1)真空断路器、也能配用ABB公司的VD4真空断路器。
◆ 使用环境条件
● 海拔高度不超过1000米;
● 环境温度上限+40℃,下限-10℃;
● 相对温度日平均值不大于95%,月平均值不大于90%;
● 空气中不得有导电尘埃及足以腐蚀金属盒破坏绝缘体的气体,没有火灾,严重污秽及剧烈震动的场所;
● 凡不符合上述环境条件时可按特殊要求制造。
◆ 产品特点
● 外壳防护等级IP4X;
● 体积小,减小占地面积;
● 柜壳具有很强的抗腐蚀抗氧化能力;
● 重量轻,机械强度和装配精度高,外形美观;
● 一次方案完整丰富,主回路方案供有80多个;
● 断路器采用中置式结构,可选用VS1(ZN63)真空断路器或VD4真空断路器;
● 柜内电气间隙大于125mm,复合绝缘中的空气间隙大于30mm;
● 产品具有抗内文电弧事故的能力,保证事故状况下运行人员的安全;
● 产品具有完善的机械式防止误操作的联锁机构,可有效的防止电气误操作事故。
◆ 开关柜技术参数

◆ 开关柜设备外形尺寸

◆ 安装尺寸
