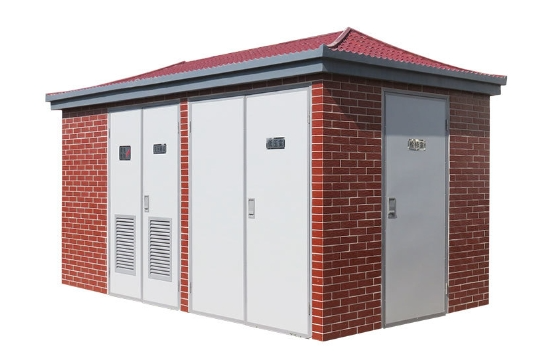

ZBW-12组合式箱式变电站

产品描述
◆ 概述
组合(箱式)变电站系三相交流50Hz,3~35kV的户内、外组合式变配电成套装置。产品以合理的设计手段,使高压开关设备、变压器、低压电器元件有机地组合在一个或几个箱体内。
本产品适用于城市的生活小区、工矿企业、矿山、油田、码头、高速公路、地铁、地下设施、机场,也可以作为各种建设工地的临时性供电设备。
凡具有3~35kV高压电源的场所,不需要另建配电所即可投入变配电运行。本产品的推广使用对我国的城网改造、农网改造以及改变广大乡村的供电的落后现状,起到很大的促进作用。
◆ 使用环境条件
● 海拔不超过1000m;
● 周围空气温度上限+40℃,下限-25℃;
● 户外风速不超过35m/s;
● 相对湿度平均值不大于95%(25℃时),月平均值不大于90%(25℃时);
● 无经常性剧烈振动或冲撞;
● 没有水灾、爆炸危险和严重污秽及化学腐蚀的场所。
◆ 安装尺寸示意图

◆ 产品结构
箱变骨架结构采用槽钢及角钢焊接,有较高的机械强度外壳采用环保材料等材料制造,表面光滑平整,产品美观大方,且具有较好的防腐性能;
变电站各室之间均用隔板隔成独立的小室;
顶盖为双层结构,以减少热辐射;
变压器顶部装有排风扇,自动控制内部隔室温度,增加空气对流,降低室温;
为了便于监视和检修,变压器室、低压室和高压室均设有照明装置,由门控开关控制;
变电站可转动的连接部分均采用橡胶带密封,有较好的防尘、防潮能力。
◆ 订货须知
订货时用户应提供以下资料:
● 主接线方案及单线系统图、排列图、平面布置图;
● 用户提供二次原理图、端子排列图,如无端子排列图时按本公司规范编排;
● 箱变内高低压开关柜、变压器及开关柜内的电气元件的型号、规格、数量;
● 电气设备汇总表;
● 其他特殊要求应在订货时说明。
