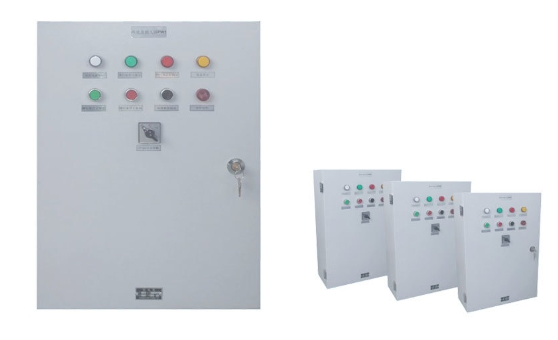

产品图片
XM综合配电箱

产品描述
◆ 概述
XM型组合式照明、动力综合配电箱用于工厂、企业及民用建筑、交流频率50Hz、电压380V三相系统,作为三相四线、三相五线和单相三线照明配电或动力配电。箱内装有DZ12、DZ15和DZ10型等自动开关作线路的过载和短路保护,也可装塑壳熔断器作出线回路的短路保护。如需要也可改制成多种形式的电源箱,例如交流50Hz、直流、中频等电源箱。
◆ 结构说明
本系列产品有悬挂式和嵌入式两种。箱体由1.5mm薄钢板弯制焊接而成,具有重量轻、强度高的特点,前面开门且用铰链与箱体相连,箱体采用静电粉末喷涂,涂层美观、牢固、耐腐蚀。箱盖及小门采用冷拉伸工艺,打开小门可操作外露的断路器手柄;箱面有信号灯指示通断。箱体上、下壁有进岀线敲落孔,箱内有专用保护接地端子排。箱体外侧有保护接地螺栓。此结构可安装于120mm厚的墙上或轻钢龙骨墙上。
◆ 技术参数
● 额定工作电压:AC22OV、AC380V
● 额定绝缘电压:AC500V
● 额定工作电流:16、20、32、40、50、63、80、100、125、160、180、200、225A
● 额定短时耐受电流:6kA
● 外壳防护等级:IP30
◆ 产品使用条件
● 海拔高度不超过2500米;
● 周围环境温度不高于+40℃,不低于-10℃;
● 空气中不得有过量的尘埃、酸、盐、腐蚀性及爆炸性气体,相对湿度在最高温度+40℃时不超过50%,在+20℃时不超过90%;
● 箱体与垂直面的倾斜度不超过5度;
● 特殊要求与生产厂协商解决。
◆ 外形尺寸(mm)
宽×深×高=600×220×950(或根据用户要求的其他尺寸)
