产品图片

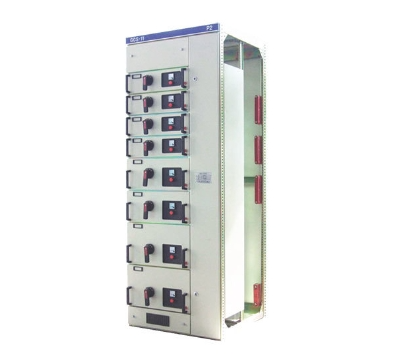

GCS低压抽出式开关柜

产品描述

◆ 概述

　　GCS型低压抽出式开关柜(以下简称装置)是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该装置于一九九六年七月在上海通过了两部联合主持的鉴定。受到生产制造单位和电力使用部门的重视和肯定。

　　电力工业部、机械工业部联合以安生用(1997)01号、机重(1997)01号文件下发了《关于GCS型低压抽出式开关柜推广应用有关问题的通知》。目前，GCS型低压抽出式开关柜已被电力用户广泛选用。

　　装置符合C4391《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》、ZBK36001《低压抽出式成套开关设备》等标准。

◆ 使用范围和用途

　　装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为380(400)、660V，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

◆ 使用环境条件

　　环境温度：-5℃～+40℃；

　　相对湿度：+25℃时日平均值不超过95%，+25℃时月平均值不超过90%；

　　海拔高度：不超过200C米；

　　无经常性剧烈震动或冲撞，地震列度不超过8度；

　　没有水灾、火灾、爆炸危险的地方场所；

　　没有导电尘埃及足以腐蚀金属和破坏绝缘的气体的场所。

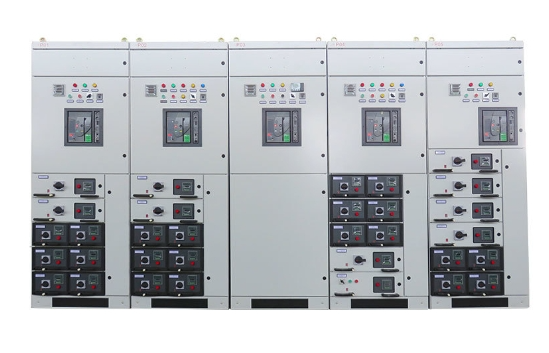

MNS低压抽出式开关柜

产品描述

◆ 概述

　　MNS型低压组合式配电柜适用于交流50～60Hz，额定工作电压660及以下的系统，用于发电、输电、配电、电能转换和电能消耗的控制。

　　本装置符合IEC439、VDE0660第五部分和GB7251.1-2005《低压成套开关设备和控制设备》国家标准，ZBK36001-89《低压抽出式成套开关设备》等专业标准。

◆ 用途

　　MNS系列低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金、机械等厂矿企业和高层建筑的低压配电系统中，作为动力、配电、电动机控制中心、功率因数补偿等电能的转换、分配与控制之用。本装置除了一般陆用外，经过特殊处理后还可用于海上石油钻采平台和核电站中。

◆ 使用环境条件

　　●　周围空气温度：不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+30℃；

　　●　大气条件：空气清洁，相对湿度在最高温度为+40℃时为90%，但应考虑到由于温度变化，有可能会偶然产生适当的凝露；

　　●　海拔高度不超过2000m；

　　●　本装置适应于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内(不超过24h)可达到+70℃，在这些极限温度下装置不会遭到任何不可恢复的损伤，而且在正常的条件下应能正常工作；

　　●　如果上述使用条件下不能满足时，应由用户和制造商协商解决；当本装置使用于海上钻采平台或核电站时，应另行签订技术协议。

◆ 订货须知

　　订货时，用户应提供下列资料及其数据

　　● 一次回路方案及单线系统图；

　　● 二次回路原理图或接线图；

　　● 开关柜的排列图和配电室的平面布置图；

　　● 每台开关柜内所装各种电器设备的平面布置图；

　　● 提供水平母线的工作电流和短路电流及母线规格，如不注明则由工厂选定；

　　● 提供每个回路的使用名称，字数限制在10个字以内，如不提供，制造厂提供空白符号牌；

　　● 如需对辅助电路中的控制开关或转换开关、按钮等标志其功能名称，则需提供具体内容。

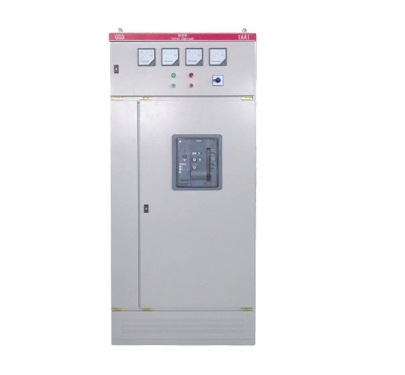

GGD低压开关柜

产品描述

◆ 概述

　　GGD型交流低压配电柜，是原能源部以促进我国低压配电行业的技术进步，加速低压配电成套开关设备的更新换代为宗旨，于一九九一年下达的技术进步开发项目，由能源部低压成套开关设备联合设计研制组(简称NLS)完成设计和研制，并于一九九二年十月通过了由能源部主持的部级鉴定。目前在全国范围内已广泛应用。

◆ 产品型号及含义

◆ 用途

　　GGD型交流低压玉配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz、额定工作电压380V、额定工作电流至3150A的配电系统，作为动力、照明及配电设备的电能转换、分配与控制之用。

　　GGD交流低压配电柜是根据能源部主管上级、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜产品，具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性及实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

　　GGD交流低压配电柜符合IEC439《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》等标准。

◆ 使用环境条件

　　● 周围空气不高于+40℃，不低于-59℃；

　　● 户内安装使用，使用地点的海拔高度不超过2000m；

　　● 周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度(例如+20℃时为90%)，应考虑到由于温度的变化可能会偶然产生凝露的影响；

　　● 设备安装时与垂直面的倾斜度不超过5%；

　　● 设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所；

　　● 用户有特殊要求时可与我公司协商解决。

◆ 电气性能

　　● 额定工作电压：380V

　　● 额定绝缘电压：660V

　　● 额定工作电流：≤3150A

　　● 辅助电路工作电压：交流220V、380V直流220V、380V

　　● 基本电气参数

　　● 主电路方案

　　GGD柜的主电路设计了129个方案，共298个规格(不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)。

　　其中GGD1型49个方案123个规格

　　GGD2型53个方案107个规格

　　GGD3型27个方案68个规格

　　主电路方案是征求了广大设计、使用部门的意见选编的。增加了发电厂需要的方案。额定电流增至3150A，适合2000kVA及以下的配电变压器选用。

　　此外，为适应无功补偿的需要设计了GGJ1、GGJ2电容补偿柜，其主电路方案4个，共12个规格。

　　● 辅助电路方案

　　辅助电路的设计分供用电方案和发电厂方案两部分。GGD柜内有足够的空间安装二次元件，同时NLS还开发研制了专用的LMZ3D型电流互感器，以满足发电厂和特殊用户附设继电保护时的需要。

　　●主母线

　　考 虑价格比和以铝代铜的可行性，额定电流在1500A及以下时采用单铝排母线。额定电流大于1500A时采用双铜排母线。生产厂按此规定制造样机并通过型式试验。当然，生产厂也可根据用户的要求将铝母线换成同等级载流量的铜母线母线的搭接面均采用搪锡工艺处理。

　　● 电器元件选择

　　a.GGD柜主要采用国内已能批量生产的较先进的电器元件。如ME、DZ20、DW15等。同时也根据经济、合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品如DZ10等。不选用已淘汰的产品。

　　b.HD13BX和HS13BX型旋转操作式刀开关是NLS为满足GGD柜独特结构的需要而设计的专用元件，它改变了机构的操作方式，保留了老产品的优点，是一种实用新型的电器元件。

　　C.如设计部门根据用户需要，选用性能更优良、技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性，一般不会因更新电器元件给制造和安装方面造成困难。

　　D.为进一步提高主电路的动稳定能力，NLS设计了GGD柜专用的ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PPO合金材料热塑成型，绝缘强度高、自熄性能好，结构独特，只调整积木式间块即可方便地组合成单母线夹或双母线夹。绝缘支撑是套筒式模压结构，成本低、强度高、解决了老产品爬电距离不够的缺陷。

　　注：该产品的详细内容请参阅GGD型低压配电柜产品样本

◆ 柜体及安装尺寸示意图

◆ 订货须知

　　用户订货时，应提供如下资料数据

　　● 产品的全型号(包括主电路方案号和辅助电路方案号)；

　　● 主电路系统组合顺序图；

　　● 辅助电路电气原理图；

　　● 柜内元器件清单；

　　● 其它产品有特殊要求另提。
