ZN85-40.5系列户内高压真空断路器
概 述
ZN85-405系列户内高压真空断路器(以下简称断路器)，适用于三相交流50Hz，额定电压40.5kV电力系统中，可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流、故障电流之用。
断路器与操动机构采用上下布置结构，有效地降低了断路器的深度。
三相灭弧室和相联带电体由三只独立的环氧树脂绝缘筒相隔离，构成复合绝缘结构，断路器满足正常运行条件下的空气距和爬距要求，并有效地减小了断路器的体积。主导电回路真空灭弧室和动静导电联接安装在绝缘筒内，使相间距仅为300mm。主回路电气连接全部采用固定式连接，具有很高的可靠性。绝缘筒安装在断路器框架上方。
为这种新型断路器专门设计的弹簧操动机构，安装在断路器框架内，其结构特点更适合断路器的上下布置形式，并成为断路器整体结构中不可分割的一部分。机构设计简单，输出曲线及其性能更适用40.5kV真空断路器的特点和要求。
总体布局合理、美观、简洁。体积小巧、操作灵活、具有电气性能可靠、使用寿命长、检修方便、机构免维护的特点。
该断路器适用于频繁操作及多种场合和运行条件比较苛刻的场所。

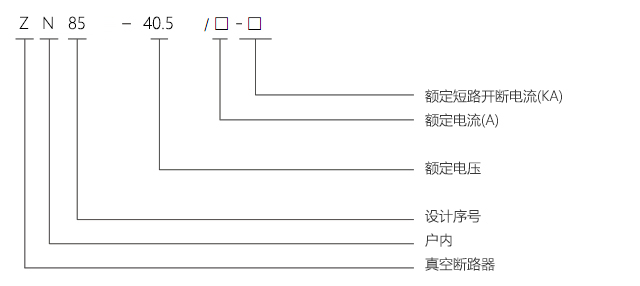

型号含义

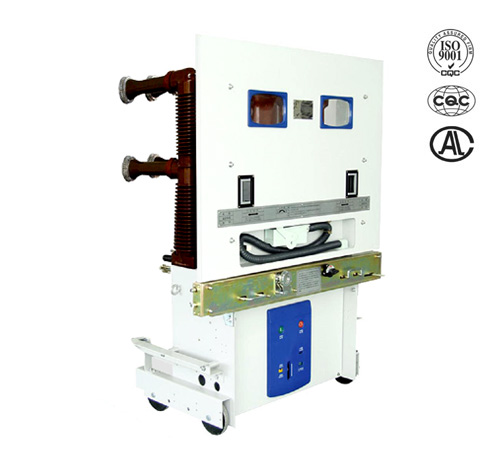

ZN85-40.5固封手车式真空断路器
概 述
ZN85-40.5固封手车式真空断路器，适用于额定电压40.5KV，频率50HZ的三相交流电力系统中，广泛应用于电厂、变电站、石化、冶金、制造业、机场和小区等，作为电器设施的保护和控制之用，尤其适用于额定电流下频繁操作或多次开断短路电流的场所。与VD4、VEP断路器完全实现互换，可装于移开式或固定式空气绝缘开关柜。
产品符合GB1984《交流高压断路器》、DT/T403《12-40.5kV户内交流高压断路器订货技术条件》及IEC60694、IEC6227-100等相关标准要求。
ZN85-40.5固封手车式真空断路器采用先进的APG工艺，将真空灭弧室及主导电回路直接固封在环氧树脂极柱内而形成固封绝缘方式，代表着当今世界上高压真空断路器设计及制造的最高水平。
使用环境
1.海拔高度：不超过2000m
2.环境湿度：最高温度＋40℃；最低温度：-15℃
3.环境湿度：日平均相对湿度：≤95%；月平均相对湿度：≤90%
4.地震烈度：低于8级
5.使用地无滴水、火灾，无爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
型号含义
ZN85-40.5系列户内高压真空断路器
概 述
ZN85-405系列户内高压真空断路器(以下简称断路器)，适用于三相交流50Hz，额定电压40.5kV电力系统中，可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流、故障电流之用。
断路器与操动机构采用上下布置结构，有效地降低了断路器的深度。
三相灭弧室和相联带电体由三只独立的环氧树脂绝缘筒相隔离，构成复合绝缘结构，断路器满足正常运行条件下的空气距和爬距要求，并有效地减小了断路器的体积。主导电回路真空灭弧室和动静导电联接安装在绝缘筒内，使相间距仅为300mm。主回路电气连接全部采用固定式连接，具有很高的可靠性。绝缘筒安装在断路器框架上方。
为这种新型断路器专门设计的弹簧操动机构，安装在断路器框架内，其结构特点更适合断路器的上下布置形式，并成为断路器整体结构中不可分割的一部分。机构设计简单，输出曲线及其性能更适用40.5kV真空断路器的特点和要求。
总体布局合理、美观、简洁。体积小巧、操作灵活、具有电气性能可靠、使用寿命长、检修方便、机构免维护的特点。
该断路器适用于频繁操作及多种场合和运行条件比较苛刻的场所。
型号含义
ZN85-40.5固封手车式真空断路器
概 述
ZN85-40.5固封手车式真空断路器，适用于额定电压40.5KV，频率50HZ的三相交流电力系统中，广泛应用于电厂、变电站、石化、冶金、制造业、机场和小区等，作为电器设施的保护和控制之用，尤其适用于额定电流下频繁操作或多次开断短路电流的场所。与VD4、VEP断路器完全实现互换，可装于移开式或固定式空气绝缘开关柜。
产品符合GB1984《交流高压断路器》、DT/T403《12-40.5kV户内交流高压断路器订货技术条件》及IEC60694、IEC6227-100等相关标准要求。
ZN85-40.5固封手车式真空断路器采用先进的APG工艺，将真空灭弧室及主导电回路直接固封在环氧树脂极柱内而形成固封绝缘方式，代表着当今世界上高压真空断路器设计及制造的最高水平。
使用环境
1.海拔高度：不超过2000m
2.环境湿度：最高温度＋40℃；最低温度：-15℃
3.环境湿度：日平均相对湿度：≤95%；月平均相对湿度：≤90%
4.地震烈度：低于8级
5.使用地无滴水、火灾，无爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
型号含义
