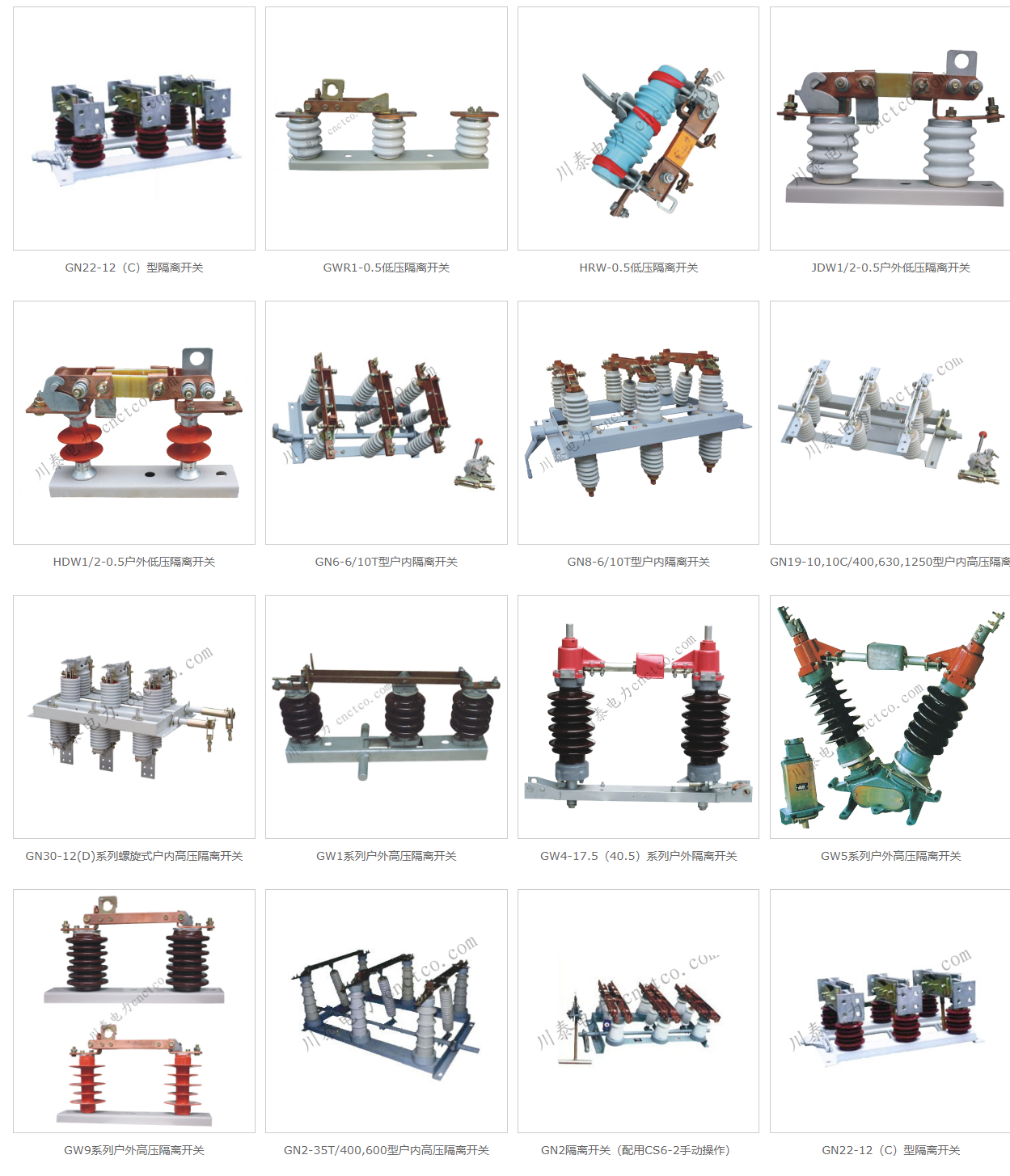

户内外高/低压隔离开关
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
产品图片
GN30-12(D)系列螺旋式户内高压隔离开关
一、概述
N30-12型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关，主要 结构是在三相共底架上，下两个平面上，固定两组绉缘子及触头，通过旋转触刀，从而实现开关的分合闸。
GN30-12D型开关是在GN30-12型开关基础上增加带接地刀的形式，可满足不同电力系统的需要，本产品设计贤能背 占用空间小 绝缘能力强。易于安装调整，其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求，适用于额定电压12千伏交流50Hz及以下户内电力系统中，作为在有电压无负载情况下，分合电路之用。可与高压开关柜配套使用，也可单独使用。
二、使用环境条件
海拔高度不超过1000m；
周围空气温度；上限+40℃；下限-10℃；
相对湿度；日平均值不大于95%，月平均不得大于90%；
地霸烈度不超过8度；
无严重粉尘 化学腐蚀性和爆 炸性物质的场所；
无经常性剧烈振动的场所在地。
三、型号及其含义
四、主要技术参数
产品型号规格 | GN30-12/400-12.5 | GN30-12/630-20 | GN30-12/1000-31.5 | GN30-12/1250-31.5 | |
GN30-12D/400-12.5 | GN30-12D/630-20 | GN30-12D/1000-31.5 | GN30-12D/1250-31.5 | ||
额定电压（KV） | 12 | ||||
高电压（KV） | 12.7 | ||||
额定电流（KA） | 400 | 630 | 1000 | 1250 | |
热稳定电流（KA） | 12.5 | 20 | 31.5 | ||
热稳定时间（S） | 4 | ||||
动稳定电流（KA） | 31.5 | 50 | 80 | ||
额定绝 | 雷电冲击电压（KV） | 相间 相地75 断口85 | |||
1min 工频耐压（KV） | 相间 相地42 断口48 | ||||
五、外形安装尺寸
