节能型力矩线夹
节能型力矩线夹是非承力型连接金具，主要用在输电线路、变电线路和配电线路系统中，起到导线连接和眺线连接作用。
主要特点
1.特制力矩螺母能长期保持导线和线夹间的恒定的接触压力，并确保每个线夹的安装都达到最佳状态和良好的电气连接， 且免除线夹安装的人为因素。
2.夹身弧形设计，由高度抗腐蚀的铝合金材料制成，无论是夹身还是螺杆都具有非常优良的金属弹性作用，与所连接的导线共同构成“同呼吸”的能量存储系统。大大地提高了线夹的过载能力和适用寿命，有效地降低了能量损耗。在正确的选型和使用的情况下，能承受电流的能力将超过相连接导线。
3.线夹与导线接触的各线槽内均涂有独特的导电抗氧化剂，增大导体接触面.并且有效地阻隔空气及水分，防止导线和线夹的接触面因氧化或其他腐蚀而造成的接触不良。
4.适用于铝绞线、铜导线、架空绝缘导线、铜芯铝绞线等导线，也适用于铜导线对铜导线、铝导线对铝导线、铜导线对铝导线过渡连接。
5.适用于异径导线连接，一种型号适合多种线径，产品型号少，适用范围广，最大限度地减少规格选型。
6.所有线夹型号均不限电压等级。在正确的使用情况下，连接施工中只霈使用一个线夹，且该种线夹可重复使用。
7.施工方便，不需专用工具，不受人为因素影响，安装质置保证100%。

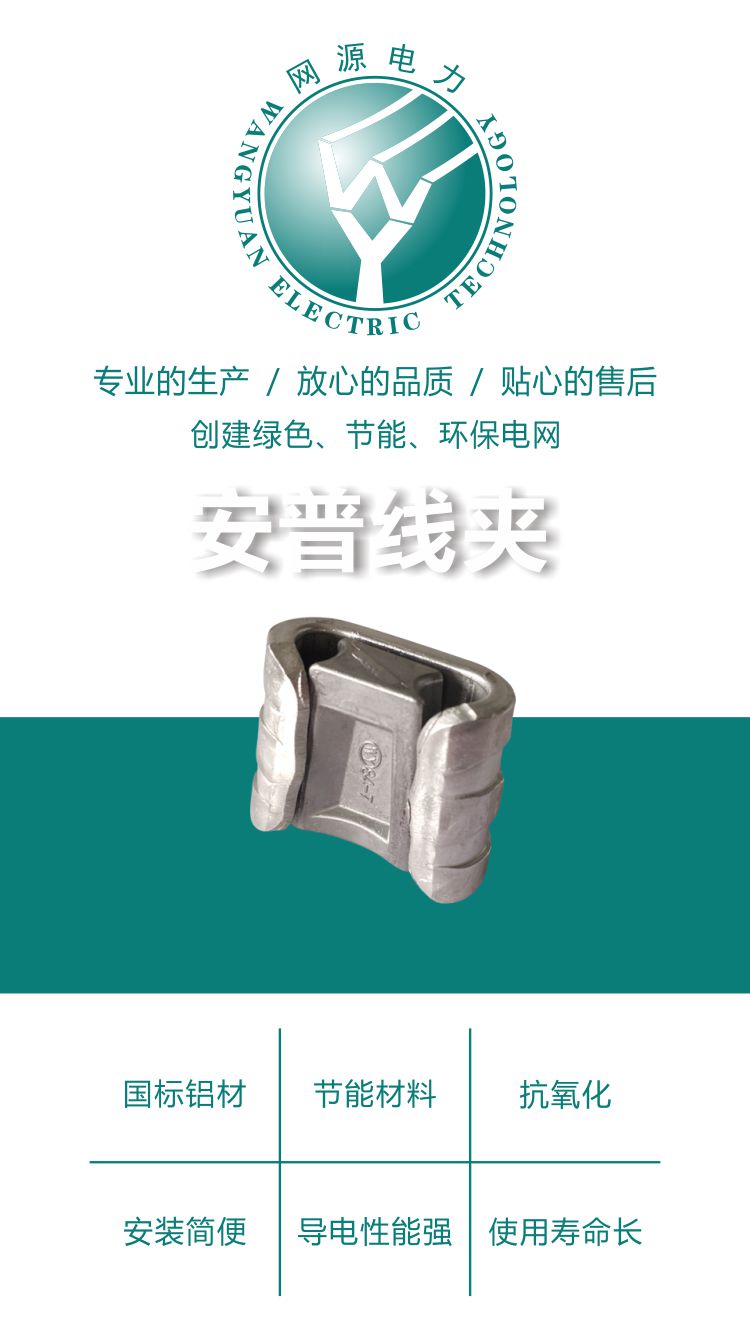

JXL系列安普线夹及绝缘罩
 用途 |
安普线夹适用架空配电线路中架空绝缘铝绞线或钢芯铝绞线间的非承力接续或分支，绝缘罩和线夹配套使用，
起绝缘防护作用。
| 线夹的选用 |
安普线夹由C型楔壳和楔块两部分组成(如下图所示)，C型楔壳和楔块间构成的沟槽尺寸与所要安装的导线直
径有直接关系。沟槽尺寸及形状由设计者和制造厂来确定。因此，选用楔型线夹时，用户只需同时提供主导
线的型号和截面尺寸即可。安普线夹选用见表2和表2。
| 线夹安装工具的选用 |
图1.安普线夹壳体分为1号、2号、3号、4号共四种，按线夹壳体大小选用安装工具。1号、2号壳体线夹选用
小号安装工具，3号、4号壳体选用大号安装工具。图2.我公司研制的智能安装工具，具有操作方便、适用可
靠、安装效果良好等诸多优点，可供用户选用。
| 结构特点 |
非磁性材料，无电能损耗楔块弹力夹紧，接续可靠适于各种导线组合，适用性强。
 |
| 主导线LJ-165.10LJ-256.45LJ-357.50LJ-509.00LJ-7010.80LJ-9512.12LJ-12014.25LJ-15015.75LJ-18517.70LJ-21018.80LJ-24020.00LJ-30022.40线夹代号支导线LJ16-5.114405-114405-814406-315407-316408-317408-618409-728410-439411-331412-042412-642413-8LJ25-6.45 14406-514407-015407-716408-917409-418410-428411-139412-031412-731314-242414-4LJ35-7.5 14407-515408-316409-517410-018410-928411-639412-531413-242413-842415-0LJ50-9 15509-016509-817510-918511-928512-639513-431514-242514-542515-6LJ70-10.8 16611-117611-818612-828613-339614-331615-142615-742616-5LJ95-12.12 17712-118713-228713-939714-831715-542716-142717-3LJ120-14.25 18814-328815-039815-931816-642817-142818-3LJ150-15.75 28815-839816-631817-342817-942819-1LJ(TJ)-185 39917-531918-242919-142920-0LJ(TJ)-210 31118-842119-442120-6LJ(TJ)-240 42220-042221-2LJ(TJ)-300 42222-4 |
| 主导线 | LGJ-35/6 8.16 | LGJ-50/8 9.60 | LGJ-70/10,40 | LGJ- 95/15,20 | LGJ-120/20,25 | LGJ-150/20,25 | LGJ-185/25,30 | LGJ-240/30, 40,50 | ||||||
| 线夹代号 | ||||||||||||||
| 支导线 | 11.40 | 13.60 | 13.60 | 13.87 | 15.07 | 15.74 | 16.67 | 17.10 | 18.90 | 18.88 | 21.6 | 21.66 | ||
| LGJ-35/6 | 15508-2 | 15509-0 | 16509-8 | 17510-9 | 17510-9 | 28411-6 | 28512-0 | 39412-5 | 39512-8 | 31513-5 | 42514-9 | |||
| LGJ-50/8 | 15509-6 | 16611-4 | 17511-6 | 17511-6 | 28512-6 | 28512-6 | 39513-4 | 39513-4 | 31514-2 | 42515-6 | ||||
| LGJ-70/10 | 16611-4 | 17612-5 | 17612-5 | 28613-3 | 28613-6 | 39614-3 | 39614-3 | 31615-1 | 42616-5 | |||||
| LGJ-70/40 | 17713-9 | 17713-9 | 28714-8 | 28714-8 | 39715-3 | 39715-3 | 31716-3 | 42717-7 | ||||||
| LGJ-95/ 15,20 | 17713-9 | 28714-8 | 28714-8 | 39715-3 | 39715-7 | 31716-3 | 42717-7 | |||||||
| LGJ-120/ 20 | 28815-0 | 28815-4 | 39815-9 | 39816-2 | 31817-3 | 42818-3 | ||||||||
| LGJ-120/ 25 | 28815-8 | 39816- | 39816-6 | 31817-3 | 42818-7 | |||||||||
| LGJ-150/ 20 | 39916-7 | 39916-9 | 31917-8 | 42919-1 | ||||||||||
| LGJ-150/ 25 | 39917-1 | 31918-2 | 42919-1 | |||||||||||
| LGJ-185/ 25,30 | 31118-8 | 42120-2 | ||||||||||||
| LGJ-240/ 30,40 50 | 42221-6 | |||||||||||||
| LJ16-5.1 | 15406-6 | 15407-3 | 16408-3 | 17409-4 | 17409-4 | 28410-4 | 28410-4 | 39410-9 | 39411-3 | 31412-0 | 42413-4 | |||
| LJ25-6.45 | 15407-3 | 15408-3 | 16408-9 | 17410-0 | 17410-0 | 28410-8 | 28411-1 | 39411-6 | 39412-0 | 31412-7 | 42414-0 | |||
| LJ35-7.5 | 15407-7 | 15408-6 | 16409-5 | 17410-7 | 17410-7 | 28411-6 | 28411-6 | 39412-0 | 39412-5 | 31413-2 | 42414-0 | |||
| LJ50-9 | 15508-6 | 15509-6 | 16510-5 | 17511-6 | 17511-6 | 28512-0 | 28512-6 | 39512-8 | 39513-4 | 31514-2 | 42515-6 | |||
| LJ70-10.8 | 16509-8 | 16510-5 | 16611-1 | 17612-5 | 17612-5 | 28612-9 | 28613-3 | 39613-7 | 39614-3 | 31615-1 | 42616-5 | |||
| LJ95-12.12 | 17510-1 | 17510-9 | 17611-8 | 17713-0 | 17713-0 | 28613-6 | 28713-9 | 39614-3 | 39714-8 | 31715-1 | 42716-9 | |||
| LJ120 -14.25 | 18511-2 | 18511-9 | 18612-8 | 18714-1 | 18714-1 | 28815-0 | 28815-0 | 39715-7 | 39815-9 | 31816-6 | 42817-9 | |||
| LJ150 -15.75 | 28512-0 | 28512-6 | 28613-6 | 28714-8 | 28714-8 | 28815-4 | 28815-8 | 39816-2 | 39816-6 | 31817-3 | 42818-7 | |||
| LJ(TJ) -185 | 39512-8 | 39513-4 | 39614-3 | 39715-7 | 39715-7 | 39816-2 | 39816-6 | 39917-1 | 39917-3 | 31918-2 | 42919-6 | |||
| LJ(TJ) -210 | 31513-5 | 31514-2 | 31615-1 | 31716-3 | 31716-3 | 31817-3 | 31817-3 | 31917-8 | 31918-2 | 31118-8 | 42120-2 | |||
| LJ(TJ) -240 | 42414-0 | 42514-9 | 42615-7 | 42716-8 | 42716-9 | 42817-5 | 42817-9 | 42918-6 | 42918-6 | 42119-4 | 42220-8 | |||
注：线夹代号说明：如28613-3，代号第一个数字2表示为线夹的2# 壳体；代号第二个数字8表示为线夹楔块的大圆弧
槽半径，代号后三个13-3表示主支导线半径之和。
客户订货时可注明主导线和支导线的型号规格，或按以上选型表确定线夹代号。
