T-S305电力电缆故障测试信号发生装置
产品简介
T-S305电力电缆故障测试信号发生装置主要用于中、低压电力电缆高阻和闪络性故障的测试，配合电力电缆故障测距仪可进行脉冲电流法和多次脉冲法测距，配合定点仪可对故障电缆进行路径探测和定点。
本仪器内置升压整流和自动放电装置，功能齐全，接线简单，操作安全方便。
主要功能
T-S305电力电缆故障测试信号发生装置具有3档高压输出：0～32 kV、0～16 kV、0～8 kV，主要用于中、低压电力电缆高阻和闪络性故障的测距和定点，也可作为直流和脉冲电压源使用。
技术特点
q 具有3档高压输出，内置多次脉冲法信号耦合器。
q 内置组合电容器，可根据客户需求配置容量产生不同的放电冲击能量。
q 具有接地保护功能，保护地接触不良时，装置高压无法启动，保护设备及人员安全。
q 内置特别设计的放电装置，放电电压不受球间隙距离限制；断电后，可自动释放残存电荷，保证安全。
q 设备采用集成化设计，特制高压接头，接线简单、安全。
q 采用大号橡胶轮胎，适应复杂地形，移动方便。
技术指标
| 项目 | 指标 |
| 输出电压 | 0～32 kV、0～16 kV、0～8 kV三档，直流负极性，连续可调。 |
| 冲击能量 | 1000 J、2000 J |
| 工作方式 | 直流/单次脉冲/周期脉冲 |
| 测试方法 | 二次脉冲/脉冲电流 |
| 放电周期 | 4～15s连续可调 |
| 工作电源 | 220V±10% 50Hz±10% |
典型应用
q T系列产品为国网技术学院及各省电力技能培训中心电缆故障探测技能培训主选设备
q T系列产品自08年以来，一直为中电联、国家电网、铁路总公司及各省电力公司组织的电缆技能竞赛提供服务，各参赛队主选参赛设备，并多次为指定参赛设备
q T系列产品参与第七届世界军人运动会（武汉）保电工作
q T系列产品支援2021年河南灾区电力抢修
q 国家电网公司、南方电网公司电缆故障探测广泛应用

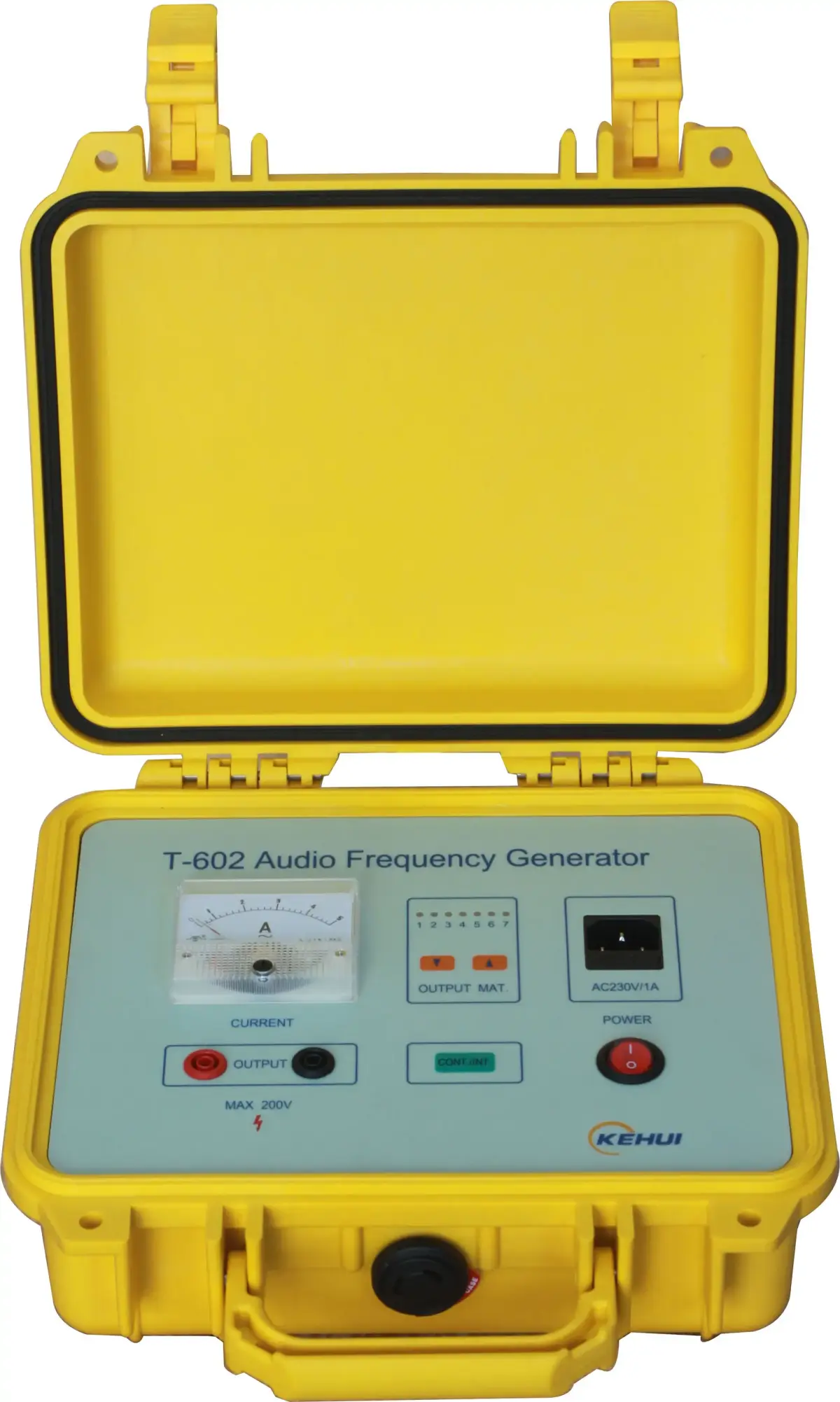

T-602电力电缆测试音频信号发生器
产品简介
产生1kHz音频电流信号，配合电力电缆故障定点仪，查找电缆路径或对电缆金属性死接地故障进行精确定点。
主要功能
产生1kHz音频电流信号，配合电力电缆故障定点仪，查找电缆路径或对电缆金属性死接地故障进行精确定点。
技术特点
q 利用单片机控制，输出阻抗自动匹配
q 输出功率大（最大20W），信号穿透能力强，探测范围大。
q 具有连续/断续两种工作方式，适应不同现场情况。
q 过电流自动保护，可靠性高。
q 操作简单，接线方便。
技术指标
| 项目 | 指标 |
| 输出功率 | 最大20W |
| 发射信号频率 | 1kHz方波 |
| 信号发射方式 | 连续、断续可选 |
| 工作电源 | 220V±10% 50Hz |
| 适用环境温度 | -20℃~+50℃ |
| 尺寸 | 275×130×255（mm，宽×高×深） |
| 重量 | 2kg |
典型应用
q T系列产品为国网技术学院及各省电力技能培训中心电缆故障探测技能培训主选设备
q T系列产品自08年以来，一直为中电联、国家电网、铁路总公司及各省电力公司组织的电缆技能竞赛提供服务，各参赛队主选参赛设备，并多次为指定参赛设备
q T系列产品参与第七届世界军人运动会（武汉）保电工作
q T系列产品支援2021年河南灾区电力抢修
q 国家电网公司、南方电网公司电缆故障探测广泛应用
技术指标
| 项目 | 指标 |
| 输出功率 | 最大20W |
| 发射信号频率 | 1kHz方波 |
| 信号发射方式 | 连续、断续可选 |
| 工作电源 | 220V±10% 50Hz |
| 适用环境温度 | -20℃~+50℃ |
| 尺寸 | 275×130×255（mm，宽×高×深） |
| 重量 | 2kg |
