HD-3000 绝缘子灰密测试仪
产品详情
HD-3000绝缘子灰密度测试仪，是本公司根据我国电网防污闪工作的需要，配合电网污秽等级划分的新标准而研发的“灰密”成套测量装置。该装置符合GB/T 16434—2004《污秽条件下高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则》（代替GB/T 16434-1996、GB/T 5582-1993、JB/T 5895-1991）和国家电网公司Q/GDW 152—2006《高压架空线路和变电站环境污区分级及外绝缘选择标准》规定的要求。

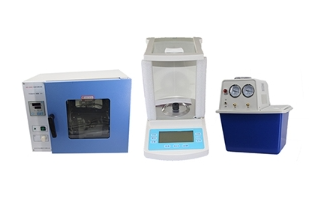

HD-3000型绝缘子灰密度测试仪是成套测量装置。其中包含精密电子天平、鼓风干燥装置、过滤加速装置及测量附件等组成部分。整套装置操作简单，测量。
产品特点
1、过滤加速装置技术成熟，使用方便、效率高。含有多个抽头，可一次实现多个过滤过程。使用水循环装置代替油循环泵，使用更为方便，故障率低；
2、鼓风干燥装置采用德国技术，风道先进；风机噪声小，性能稳定；
3、微电脑智能控制，设定温度后，仪表自行判断加热所需功率，并显示加热状态，控温稳定；
4、可调式进风口，控制箱内温度和气体的排放；
5、精密电子天平具有数字化多点线性修正、漂移修正、开机自检和去皮等多种功能；
6、附带配套计算软件，计算方便，且结果更为。
产品参数
1、天平精度：0.1mg；
2、至大称量：200g；
3、控温范围：室温+10℃～250℃；
4、温度分辨率：1℃；
5、温度波动度：±1℃；
6、温度均匀度：±1℃；
7、抽滤流量：60L/Min；
8、抽滤至大真空度：0.098Mpa；
9、抽滤单头抽气量：10L/min；
10、抽滤抽气头个数：2个；
11、电源电压：220±10%；
12、环境温度：5—40℃；
13、相对湿度： 85%。
HD-3200 直读式盐密测试仪
产品详情
HD-3200直读式盐密仪是针对电力系统防污闪检测而研制的，用于测量绝缘子表面等值附盐密度（以下简称“盐密”）的测量仪器，同时还可以测量溶液的电导率和温度。整机以其测量精度高、读数直观、测量范围大、使用方便等特点广泛的应用于电力、教学、科研及其它相关行业。
污秽等级的划分和污秽等级分布图的绘制是防污闪工作的基础，准确的污秽等级分布图是选择输、变电设备电瓷外绝缘爬距的依据。绝缘子表面等值附盐密度值是判断电瓷外绝缘污秽状况严重程度的定量数据，是划分污秽等级和绘制污区图的重要依据之一。因此，盐密测量工作对电力系统安全运行有着重要的意义。
参照标准：
GB/T16434 – 1996《高压架空线路和发电厂、变电所环境污秽分级及外绝缘选择标准》
GB/T16434-200X《污秽条件下高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则》
国家电网公司Q/GDW152-2006《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》
产品功能：
a) 具有量程自动切换功能；
b) 测量范围大，盐密范围0.0001mg/cm2～9.9999mg/cm2；
c) 自动进行温度补偿，直接显示20℃时的标准电导率和等值附盐（ESDD）；
d) 对使用电导率大于10μs/cm的清洗液，具有自动祛除清洗液自身电导和原始含盐量的功能，降低了对清洗液的要求；
e) 通过带电修正系数，自动将不带电测量的盐密度（ESDD）转换为带电测量的盐密度（ESDD）；
f) 具有存储、打印、数据上传等功能，并可存储400组数据；
g) 内置大容量充电锂电池，适合野外现场使用。
产品参数：
测量范围：
盐密：0.0001mg/cm2～9.9999mg/cm2（按X-4.5型绝缘子为准）
测量温度 ：0℃～100℃
测量电导率：0～200000μs/cm
基本误差：
测量盐密：分辨率0.0001位
满量程精度：±2%
测量温度：分辨率0.1位，精度±0.5℃
测量电导率：分辨率1μs/cm
显示方式：
液晶屏幕汉语显示；
微型热敏打印机，打印纸质结果；
通过USB数据线将保存的结果上传至电脑。
电源（交直流两用）：
交流: AC 220±10%；
直流: 内置大容量锂电池。
环境温度：0℃～60℃。
环境湿度: <90%。
体积与重量
仪器尺寸：长375mm*宽255mm*高145mm。
重量（含附件）：约3.5Kg。
