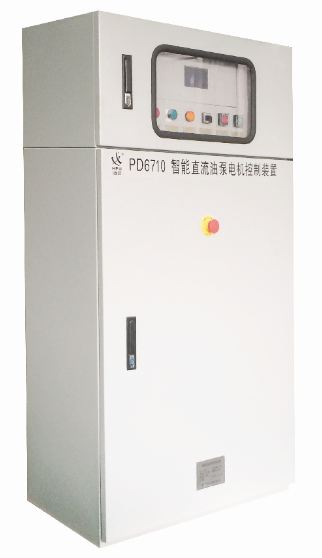

PD6710智能型直流油泵控制柜

产品概述：

PD6710智能型直流油泵控制柜，是集现代电力电子器件、PWM技术、无感吸收技术、微电子技术于一体的高新技术产品。本装置适用于各类型直流电机启、停的智能控制，电流按最优控制曲线平滑上升或下降。作为传统控制方式的更新换代产品，它具有工作原理先进、安全可靠、结构简单、故障率低、维护方便等特点。

功能特点：

（1）当交流润滑油泵系统出现故障时，保证直流油泵可靠与DCS系统联动；

（2）实现直流电动机的平滑软起，电流不突变，消除了传统启动方式启动时对直流电源系统的冲击与干扰；

（3）消除了传统电阻降压启动方式，直流接触器控制投切的各种弊端；

（4）采用数字PWM斩波方式，启动过程中没有电能损耗和热量产生；

（5）完美实现直流电机的无级启停，工作电流按最优控制曲线平滑上升或下降；

（6）远方或就地操作方式灵活方便，还可联动母管压力低信号启动直流油泵；

（7）中文液晶屏实时显示运行参数与记录各种故障信息，参数设置方便；

（8）核心电子器件采用原装进口产品；

（9）以集成化PD6710数字软启驱动控制单元为核心部件组成可靠的控制系统；

（10）所有功率器件200%~300%裕度可靠性设计，确保系统安全可靠；

（11）模块化设计，结构紧凑合理、便于安装与调试、便于操作与维护；

（12）过流保护使得输出电流被限制在安全运行设定值，同时报警；

（13）平衡电抗器与电容器的使用，使得电流输出平稳；容性直流输入母线的使用，抑制高频过冲脉冲；

（14）集直流电动机的过热、过流、过载、短路等多种保护于一身；

（15）人性化的中文人机界面；

（16）全中文故障信息显示和存贮；

（17）故障自诊断；

主要技术指标

² 直流电机额定电压：DC220V±10% 或 DC110V±10%；

² 直流电机额定功率：1.5kW-80kW；

² 启动电流限制：启动过程电枢电流小于电机额定电流的1.2倍；

² 电机软起动时间：0s～20s可设定；

² 提供4-20mA电机工作电流远传信号，对应0-1.2倍电机额定电流；

² 通信接口： 标准 RS485隔离串口；Modbus 通信协议；

² 柜体材质： 优质冷轧板；

² 柜体尺寸： 落地式：高×宽×厚=1400mm×800mm×400mm；

² 安装方式：落地式。
