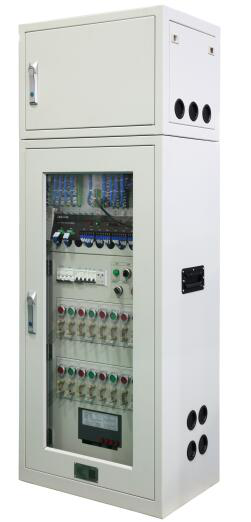

HPU2300-D30 配电站所终端

技术特点：

1、基于硬件加密的信息安全防护

2、高性能工业级硬件平台

3、高可靠接地故障检测技术

4、每周波128点故障录波

5、单台间隔数4-16间隔灵活选配，可进行2台级联，最多可实现32间隔配置。

6、基于GOOSE协议的分布式FA功能。

性能指标

1、交流采样

² 电压输入标称值：380V/220V/100V  50Hz。

² 电流输入标称值： 5A  50Hz 或1A  50Hz。

² 电压电流采样精度：0.5级。

² 有功采样精度：0.5级。

² 无功采样精度：1.0级。

² 在标称输入值时，每一回路的功率消耗小于0.5VA。

² 短期过量交流输入电流施加标称值的2000%（标称值5A或1A），持续时间小于1S，系统工作正常。

2、遥信采集

² 单板容量：16个或者30个。

² 分辨率小于2毫秒。

² 软件防抖动时间10-60000毫秒可设。

3、遥控

² 单板容量：12点（6路）。标配2块单板（12路），单个核心单元最多可配置16路

² 输出方式 ：继电器常开接点。

² 接点容量：AC277V,10A；DC48V,8A；DC24V,16A

4、电源

² 主电源： 交流220V/110V。

² 备用电源容量：24V或者48V 7AH/12AH铅酸蓄电池（需要在订货时指明）。

² 整机功耗〈30VA（不含通信模块）。

5、通信

² 串行接口 ：

4个通用接口，RS232/RS485均可灵活切换。

1个维护专用接口（采用RJ45插座）。

通信速率支持400~115200bps。

² 以太网络接口：

10/100M接口2个

² 通讯协议

串行接口：IEC60870-5-101协议、MODBUS协议

以太网络接口：基于TCP/IP的IEC60870-5-104协议

6、工频耐压及耐冲击能力

耐压能力：AC2500V，1Min

冲击电压：5kV

7、电磁兼容和抗干扰性能

² 振荡波抗扰度  符合GB/T14598.13   3级（最高级）

² 静电放电抗扰度  符合GB/T14598.14  4 级

² 射频场辐射抗扰度   符合GB/T14598.9   3 级（最高级）

² 快速瞬变抗扰度  符合GB/T14598.10  4级

² 浪涌抗扰度    符合IEC60255-22-5  4级

² 射频传导抗扰度   符合IEC60255-22-6  3级（最高级）

² 工频抗扰度   符合IEC60255-22-7  A级（最高级）

² 传导发射限值检验     符合GB/T14598.16合格

8、机械性能

能承受严酷等级为I级的振动响应、冲击响应。

9、环境要求

² 运行温度：-40℃～70℃；

² 存储温度：-40℃～85℃

² 相对湿度：相对湿度≤95%；

² 大气压力：86～106kPa
