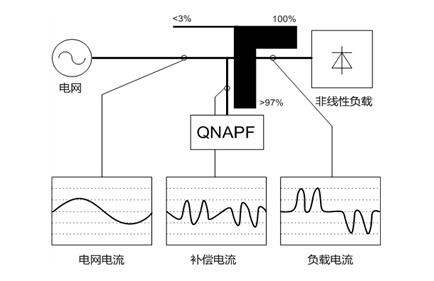

工作原理图

使用环境
    安装方式：室内安装，固定方式可选、电缆进线方式可选
    环境温度：-25℃～+55℃
    存储温度：-40℃～65℃
    相对湿度：大95%，无凝露
    海拔高度：安装海拔小于2000米（其他特殊要求需要定制）

产品特点
• 强大的滤波能力，设备可滤除2～51次谐波，且可以任意选择特征谐波进行滤除，各次谐波补偿可分别设定。
• 具备多种补偿功能，装置具有谐波补偿、无功补偿、三相不平衡补偿等三种补偿功能，是电能质量治理不错的解决方案。
• 依托思源清能多年的大功率电力电子工业运行经验，设备更加高效可靠；
• 产品型号齐全，有380V、480V、660V全系列容量产品，可覆盖各个行业；
• 2-51次谐波补偿可任意组合选择，系统电流的THD可以达到5%以内，同时可以补偿系统无功、负序与零序电流；
• 模块化产品扩容方便，无需重新设计，通过模块的并联可以快速实现；
• 占地面积小，功率密度高，可以满足600宽x600深的柜体；
• 闭环控制算法，可以自动避免系统谐振，补偿精度更高；
• 装置拥有的节能模式，根据不同的工况，调节开关运行状态，效率高，提升装置安全性；
• 拥有屏柜式和机架式两种产品种类，可根据不同的使用环境供选择；
• 采用8寸彩色液晶触摸屏，实现人机友好互动。

产品用途
产品已经广泛运行在轨道交通、数据中心、医院、高档办公楼、体育场馆、音乐剧场、机场、化工、港口、发电、冶金等20多个行业领域。
