使用环境
安装方式：户外安装
环境温度：-25℃～+55℃
存储温度：-40℃～65℃
相对湿度：大95%，无凝露
海拔高度：安装海拔小于2000米（其他特殊要求需要定制）

产品特点
• 模块式设计
• 有源补偿技术
• 双向补偿系统无功
• 动态连续无级补偿
• 改善功率因数
• 动态响应时间<20ms
• 自动限流，不过载
• 多重控制模式
• 防护等级IP54
• 补偿负荷三相平衡
• 低噪音设计
• 三电平IGBT
• DSP数字处理
• 体积小、重量轻
• 无投切涌流
QNSVG-Z是有源型动态无功补偿装置，使用IGBT作为投切开关且设置有软启动回路，确保装置在投入过程中不产生涌流。
• 具有电压双向调节功能，稳定系统电压
可以在大范围内根据装置额定无功补偿容量调节系统电压。当考核点电压低于用户设定的电压参考时，装置输出容性无功以提升考核点电压；反之降低系统电压。
• 快速响应系统需求
使用IGBT作为主开关器件和DSP+FPGA数字信号处理系统，以及思源电气10余年积累的旋转矢量自适应检测算法和闭环控制系统架构，使得装置的响应时间小于1ms。
• 精细化补偿效果
动态实时跟踪系统无功功率变化，无差补偿系统无功功率，不会出现过、欠补现象

产品用途
公司户外柱上式无功补偿装置产品已经在多个地市供电公司有应用业绩，使用效果良好，可以有效解决户外柱上变压器低压400V系统电压合格率不高的问题、有效降低变压器负荷电流，是解决柱上配电变压器电能质量问题的解决方案。

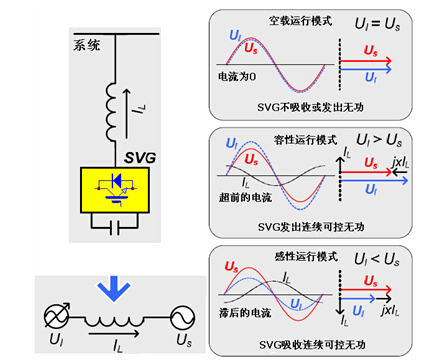

工作原理图
