QN-TSVG混合型动态无功补偿装置
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
产品图片

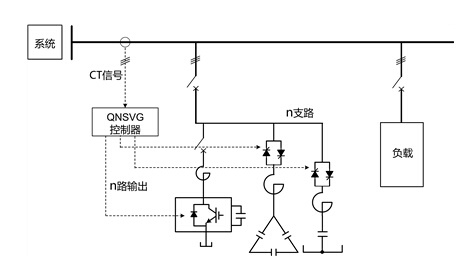

工作原理图
使用环境
安装方式：户外安装
环境温度：-25℃～+55℃
存储温度：-40℃～65℃
相对湿度：大95%，无凝露
海拔高度：安装海拔小于2000米（其他特殊要求需要定制）
产品特点
• 工作原理先进
采用基于DSP技术的数字控制系统，统一综合协调控制SVG模块和电容器投切支路的运行。
• 核心补偿部分采用有源方式
核心补偿部分采用基于IGBT全控型器件的SVG模块进行补偿。
• 响应速度快，调节时间小于10ms
整套装置从采样补偿信号到控制IGBT触发和可控硅投切在半个周波内完成，响应时间小于10ms。
• 双向补偿
SVG具有双向补偿能力，既能补偿系统感性无功，又能补偿系统容性无功。
• 无功容量连续可调，可实现连续无级补偿。
产品用途
公司该产品已经应用在10多个行业，包括电力公司、机场、市政楼宇、化工、汽车制造、港口等行业领域。
技术参数 | 指标 | |
电气特征 | 额定电压（V） | AC380±15% |
额定容量（kvar） | 180、240、300、360、420、480 | |
工作频率（Hz） | 50±5% | |
响应时间 | <10ms | |
过载能力 | 电压过载1.1倍，电流过载1.3倍 | |
大投切组数 | 12组 | |
功率因素 | 在补偿容量足够的前提下，功率因数补偿到0.95以上 | |
控制特征 | 控制路数 | 可以同时控制12路电容器组 |
手自动控制 | 具有手动、自动投切两种运行方式 | |
投切算法 | 具有循坏投切和8421编码投切两种功能 | |
保护 | 具有欠压、过压保护功能 | |
精度 | 电压：±0.5% | |
结构特色 | 防护等级 | IP20或根据用户要求定制 |
颜色 | RAL7035(浅灰色)，可按要求提供其他颜色 | |
冷却方式 | 强迫风冷 | |
整体结构 | 落地式 | |
安装方式 | 室内安装，固定式可选，电缆进线方式可选 | |
设计标准 | GBT/HWH001-2008《TSC动态无功补偿装置技术规范》 | |
