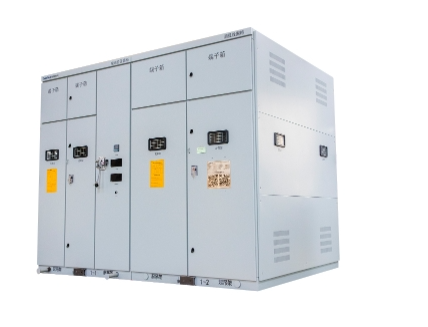

ZGML-K型自动跟踪消弧补偿及选线装置
一、产品介绍
我公司生产的ZGML-K型调匝/调容式自动跟踪消弧线圈及选线成套装置，是集自动实时跟踪补偿电网电容电流和单相接地选线于一体的新型智能化综合装置，由接地变、消弧线圈、并联中电阻选线装置、控制器控制屏和阻尼电阻等五部分组成。消弧线圈成套装置，拥有多项专利，装置具有电容电流计算准确、补偿电流到位快、补偿效果好、故障选线准确率高、运行稳定、功能齐全等特点。我公司调匝/调容消弧装置采用可控硅自触发阻尼电阻技术，使阻尼电阻不需二次电路的控制，动作快速可靠，保证安全，是一种优良的电网中性点自动补偿装置，产品通过电力部电力设备及国家继电保护及自动化设备质量监督检验中心的检验认证，国内市场占有率位居前列。
二、产品特点
1、产品种类、型号齐全，能满足用户对6kV~66kV的各种需求。 2、接地响应时间短，在5ms内可靠短接阻尼电阻箱。 3、调节范围宽，可达0 ~100%额定电流。 4、调节级数多，接地残流也较小。 5、二次低压调节，安全性好，可靠性高。 6、采用在线实时测量算法，可快速、准确、直观、完整地计算，并显示电网的有关参数，根据设定值自动或手动调整消弧线圈分接头，使其随时运行在最佳工作状态。 7、采用基波幅值法、有功功率法、残流增量法、预投中电阻等四种方法实现选线功能，适用范围广，其中有功功率法和残流增量结合选线方法可明显提高谐振接地系统故障选线的准确率。
三、消孤线圈的补偿方式
消弧线圈共有过补、欠补、全补偿三种运行方式，但是根据有关规程，消弧线圈一般均运行于过补偿方式下。这主要是考虑到当系统切除线路时，不会运行在谐振状态。
（1）欠补偿：指系统电容电流IC大于线圈电感电流IL的运行方式，即IC-IL> 0。在欠补方式下，显示器的“残流”显示第一位为“+”，表示残流为容性。
（2）过补偿：指系统电容电流IC小于电感电流IL的运行方式，即IC-IL< 0。过补方式下，显示器“残流”显示符号为“-”，即残流为感性。
在满足IC-IL<0，即在残流为感性，且残流值≤级差电流时、消弧线圈不进行调档操作。当系统对地电容变化，不能满足上述条件时，则消弧线圈自动向上或下调节分头，直至重新满足上述条件。在过补偿方式运行时，接地残流值将不大于级差电流Id。
（3）全补偿：此时，系统的电容电流与消弧线圈补偿的电感电流相等。预调式消弧虽然由于阻尼电阻的作用，系统可以在此方式下运行，但此时中性点电压偏高，故一般不选择此种方式。
目前，在实际运行中对于脱谐度一般不作要求，而要求当发生接地故障时，系统经过补偿后的接地残余电流不大于3A~5A。
四、性能特点
1、正常运行中每秒对系统电容电流、残流采样计算一次，根据测量结果控制消弧线圈升、降档，使残流保持在最小。测量时不需进行调档试探，与采用“位移电压曲线”法的同类产品相比，具有响应速度快（调匝式<20秒，调容式<3秒）、有载开关寿命长、跟踪准确的优点。
2、当电网发生接地时，自动报警。此时消弧线圈的电流与系统电容电流相互抵消，使故障点残流限制在档位级差电流以下。
3、接地后自动选择最优的选线算法，可迅速准确判出单相接地线路，若加装跳闸箱，可自动切除故障线路。
4、对于预调运行方式，消弧线圈串联（或并联）阻尼电阻，在正常运行中可限制中性点位移电压U0≤5%相电压。系统接地时阻尼电阻自动短接（或切除）。对于随调运行方式，在系统正常运行中，消弧线圈档位远离谐振点，中性点位移电压U0≤5%相电压。系统接地后立即将消弧线圈调至合适档位。
5、可通过串行接口与上位机进行通讯，提供运行数据及接地信息。
6、消弧线圈及接地变有6KV、10KV、35KV、66KV四个电压等级，容量从100KVA到3600KVA，共30余种规格，适用于各种系统。
五、技术指标
1、电容电流测量误差：不大于2%
2、电容电流测量周期：1秒
3、选线延时时间：不大于2秒
4、调谐方式：预调谐
5、选线方法：基波幅值法/有功功率法/残流增量法/并联中电阻
6、控制消弧线圈数量：ZGML-K1C/K1Z，1台、ZGML-K2C/K2Z，2台
7、选线路数/母线数：48路/2段
8、跳闸功能：48路（需加装跳闸控制箱）
9、报警输出：装置故障报警接点1对，外部故障报警接点1对，系统接地报警接点1对，电源消失报警接点1对
10、输出接点容量：DC220V/0.2A
11、适用环境：-5℃ ~40℃无腐蚀性气体及导电尘埃，无剧烈振动场合。
12、工作电源：直流220V/110V, 50W、交流220V, 50Hz, 50VA
13、接地信息记忆次数：600次
14、串行通讯接口：RS-485/422/232 一个（内部可选择）
