XHDR中性点接地电阻成套装置

一、产品介绍

我公司以特殊不锈钢合金材料，开发生产的系列不锈钢中性点接地电阻柜装置，对降低电网过电压、提高电网的安全性、可靠性，具有良好的效果。

适用于6～66kV以电缆线路为主的城市配电网、大型工业企业、工厂、机场、港口、地铁等重要电力用户配电网以及发电厂厂用电系统。在电缆供电的系统中，接地电容电流较大。当电流大于规定值时，有可能产生弧光接地过电压。中性点采用小电阻接地方式可以将弧光过电压限制在2.5倍以下，并准确、快速隔离故障线路。

二、工作原理

中性点经小电阻接地方式的工作原理是在单相接地时产生较大故障电流，利用继电保护迅速灵敏的切除故障点，同时可以把暂态过电压限制到的2.5倍以内，防止弧光过电压损坏主设备，对抑制铁磁谐振过电压也有显著作用。

三、产品功能及特点

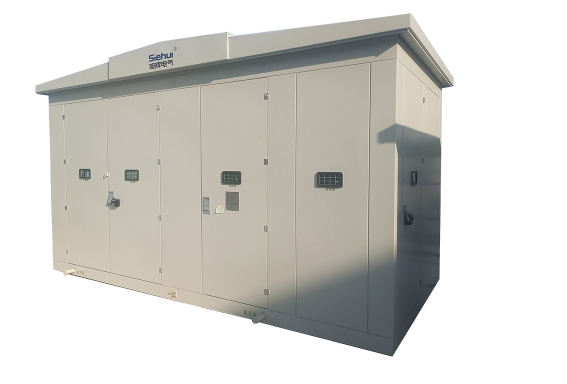

1、成套装置一般采用柜式，分为户内型和户外型。进线方式可采用上进、侧进下出、上出和下进下出等，采用上进、侧进下出时柜体顶端有穿墙套管。

2、电阻采用特殊不锈钢合金材料，具有电导率高、通流能力强、耐腐蚀、耐高温、抗氧化能力强、抗拉强度高及阻值稳定等优良特点。

3、应用范围广，适用于各种中压配电系统中，当变压器绕组为△形连接而需要独立安装Y形绕组接地变压器时，中性点接地电阻可与之配套使用。

4、XHDR中性点接地电阻监控装置可与电阻器配合使用，用于监测中性点不平衡电压、电阻器的温度以及流经电阻器的电流以及记录接地故障等信息。

6、监控装置具有485通讯接口。

四、技术指标

1、主要技术参数

1）电压等级：6.3/10/35kV。煤炭企业0.66kV,发电厂0.38kV,0.22kV。

2）电网频率：48Hz~52Hz（50Hz系统），58Hz~62Hz（60Hz系统）。

3）电阻安装点：正常状态下中性点位移不超过运行相电压的3%。

2、部分常用规格型号参数表

3、外形及尺寸安装
