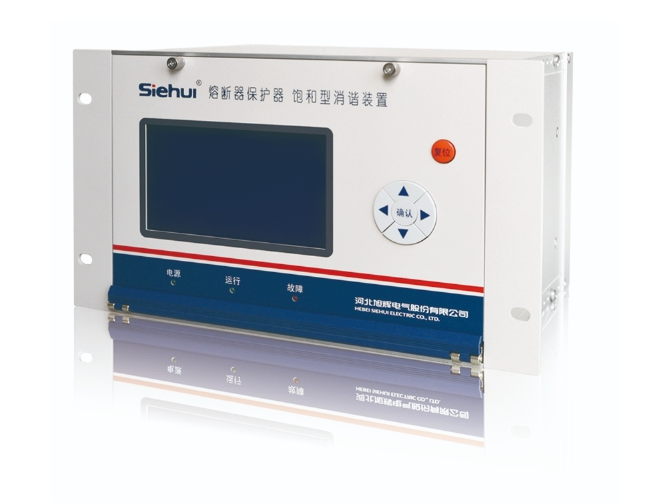

XHXQ-BH熔断器保护器-饱和型消谐装置
一、产品介绍
电力系统的铁磁谐振按照谐振的频率可以划分为：（1）基波谐振：一相对地电压降低，另两相对地电压升高超过线电压；或两相电压降低、一相电压升高超过线电压、有接地信号发出；（2）分频谐振：三相对地电压同时升高、低频变动，可以细分为2分频谐振、3分频谐振、4分频等；（3）高频谐振：三相对地电压同时升高超过线电压。发生谐振时，电压互感器一次励磁电流急剧増大，长时间处于过电流状况下运行，必然造成电压互感器烧损；铁磁谐振发生后电路由原来的感性状态转变为容性状态，电流基波相位发生180°反转，发生相位反倾现象，可导致负序分量大于正序分量，从而使小容量的异步电动机发生反转现象；造成零序电压分量升高，岀现虚幻接地和不正确的接地指示。
熔断器保护器-饱和型消谐装置，采用高性能嵌入式微处理器，工业级大屏液晶显示，根据饱和谐振理论，保护（电压互感器用）熔断器在其保护范围外的电流作用下不被损坏；快速消谐，保护电压互感器及系统元件的正常运行，有效消除铁磁谐振。
二、工作原理
熔断器保护器-饱和型消谐装置，采用高性能嵌入式微处理器，根据饱和谐振理论，采用电压互感器饱和电流作为判据，响应时间在5ms以内，保护（电压互感器用）熔断器在其保护范围外的电流作用下不被损坏；快速消谐，保护电压互感器及系统元件的正常运行，有效消除铁磁谐振。
其原理如下图：
三、产品功能及特点
1、算法先进：根据根据我司长期的熔断器保护及铁磁谐振研究，饱和型的熔断器保护及谐振算法，保证不会出现漏判问题。
2、响应快速：响应时间在5ms以内，可以有效解决电压互感器的熔断器频繁熔断的问题；在铁磁谐振进入稳态前启动消谐，有效防止铁磁谐振的发生，保护电压互感器及系统元件的正常运行。
3、故障录波：能记录装置发现饱和电流及动作的过程，波形文件釆用标准COMTRADE格式。
4、大屏液晶显示：采用240*128液晶显示屏，界面美观，操作方便。
四、技术指标
电压电流测量误差：≤2%
输入开关量：3路空接点
输出开关量：报警空接点3对，容量为AC220V/5A
动作波形记录次数：50次
电压输入范围：0~100V（二次值）
电压回路输入阻抗：100kΩ
电流输入范围：0~1A（二次值）
串行通讯接口：两个（RS-485）
