GKG—10(6)/2 矿用一般型高压开关柜
产品描述
一、用途
该开关柜主要适用于无瓦斯矿井，对额定频率50Hz，额定电压10kV或6kV，额定电流至1250A的中性点不接地供电系统进行测量、控制和保护。实现电能的接收和分配。
二、产品分类

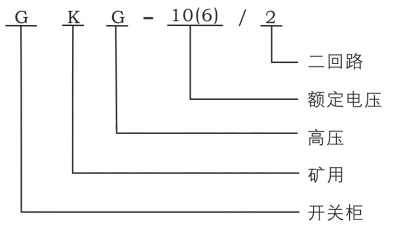

1.产品型号含义
2.产品型式
开关柜为矿用一般型，标志为“KY”。
主开关选用真空断路器。
交流金属封闭手车式结构。
一次线路方案为20个，可以实现电源进线、馈出、联络、控制高压电动机、变压器、电抗器、电压测量及电容补偿等功能。
产品特点
开关柜的正常工作条件
环境温度：-5℃~+40℃；
海拔不超过1000m；
周围空气相对湿度大于95%(25℃时)；
具有甲烷等混合气体的煤矿；
无显著摇动与冲击振动的地方；
能防止滴水的地方；
水平安装倾斜度不超过15°。
开关柜具有稳定的机械电器连锁，保证；
断路器处于合闸状态时，隔离开关不能操作；
手车室门打开时，断路器立即跳闸；
手车拉出后，柜内带电部位应用绝缘板隔住。
技术参数
| 项目 | 参数 |
| 额定电压 | 6kV、10kV |
| 额定电流 | 630A、1250A |
| 额定频率 | 50Hz |
| 额定短路开断电流(有效值) | 31.5kA |
| 额定短路关合电流（有效值) | 80kA |
