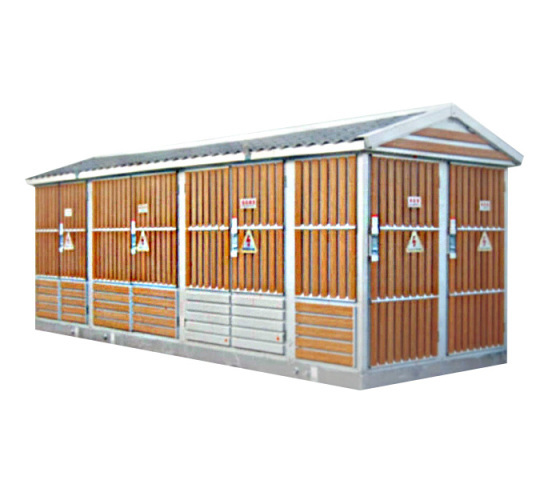

YBM-12/0.4(F·R)户外预装式变电站(欧式)

概述

YBM-12/0.4(F·R)户外预装式变电站(欧式)广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。

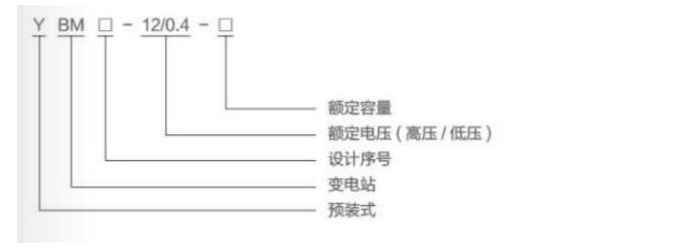

型号及含义

使用环境条件

• 海拔高度不超过2000m;

• 环境温度:-25℃~+40℃;

• 相对湿度:在25℃时，日平均值不大于 95%，月平均值不大于 90%;

• 安装场所:无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。

功能及特点

• 高压开关设备、配电变压器、低压开关设备电能计量设备和无功补偿装置按一定方案组合，成套性强;

• 高、低压保护完善，运行安全可靠，维护简单;

• 占地少，投资省、生产周期短、移动方便;

• 接线方案灵活多样;

• 结构独特：独特蜂窝式结构双层(复合板)外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈软合金、铝合金、冷轧板、彩钢板可选；

• 型式多样:通用型、别墅型、紧凑型等多种样式;

• 高压环网柜内可装配网自动化终端(FTU)实现短路及单相接地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。

变压器

智能型一体化变电站选用低损耗、油浸式、全密封 S9、S10、S11 系列变压器，也可选用树脂绝缘或 NOMEX 纸绝缘环保型干式变压器，底部可配有小车，变压器可方便地进出。

高压侧

智能型一体化变电站高压一般采用负荷开关一熔斯器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氧化硫等型式可选，可配电动操作机构，实现自动化升级;熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大，主要技术参数见下表。对于 800KVA以上的变压器，可选用ZN12，ZN28，VS1 等真空断路器保护。

低压侧

低压侧主开关采用万能式或智能型断路器，选择性保护;出线开关选用新型塑壳式开关体积小、飞弧短，最多可达 30 回路;智能型自动跟踪无功补偿装置，有接触器和无触点两种投切方式供用户选用。
