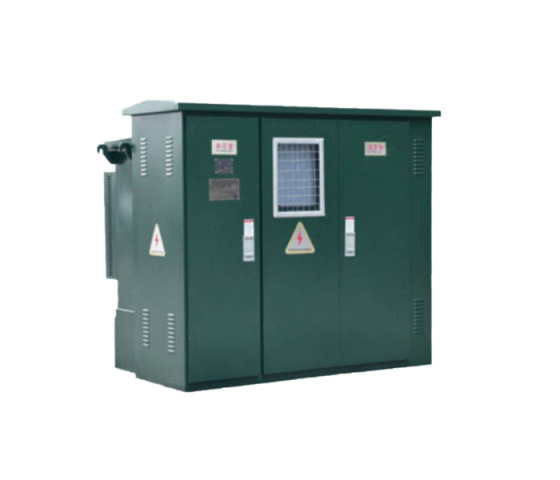

ZGS 口-12/0.4 组合式变电站(美式)

概述

本产品是吸收国外先进技术，结合国内实际情况研制开发的，鉴台产品具有体积小、安装维护简便、低噪音、低损耗、防盗、过负荷能力强、全保护等特点。适用于新建小区、绿化带、公园、车站宾馆、工地、机场等场所。

ZG3 口-12/0.4组合式箱式变电站(美式)，适用于 10kV 环网供电，双电源供电或终端供电系统中，作为变电、计量、补偿控制和保护装置。

本产品符合下列标准:

GB/T17467-1998《高压低压预装式变电站》

DL/T537-93《6-35KV 箱式变电站订货技术条件》

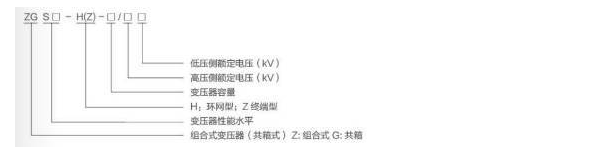

型号及含义

使用条件

• 海拔高度不超过 1000m;

• 环境温度:-35 ℃~+40 ℃;

• 相对湿度:日平均值不大于95%，月平均值不大于90%;

• 安装场所:无火灾、爆炸危险、化学腐性性气体及通风良好的场所，地面倾角不大于 3°。

功能特点

• 全绝缘、全密封、免少维护、可靠保证人身安全;

• 机构紧凑、体积仅为同容量欧变的 1/3-1/5，高度低;

• 可采用分箱式结构，避免变压器油箱内油的污染;

• 高压侧采用双熔丝全范围保护，大大降低成本;

• 即可用环网，也可用于终端，电缆头可在200A负荷电流时紧急插拔;

• 箱体采用蜂窝式双夹层复合板，隔温又散热的功能;

• 低压侧加装电子缺相保护器，当系统内出现不正常电压时，可快速分断主进开关;

• 高压侧油浸式负荷开关或 SF6 负荷开关，可电动升级，为实现配网自动化打下基础;

• 采用油浸式S9 或性能更优的S11系列受压器。

技术参数
