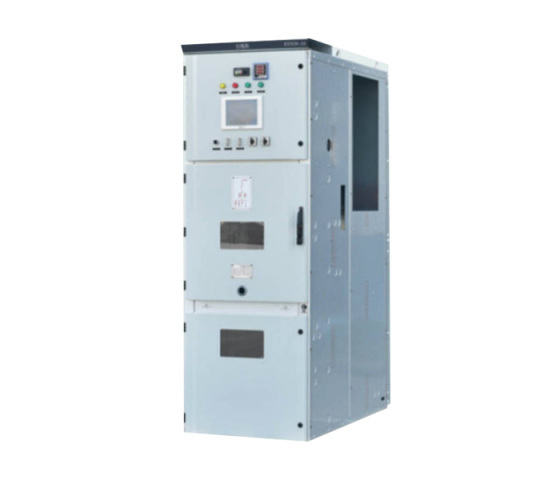

KYN28-24铠装移开式交流金属封闭开关设备

概述

KYN28-24铠装移开式交流金属封闭开关设备(以下简称开关设备),适用于户内三相50/60Hz、额定电压24kV的电力系统中,主要应用于发电厂,变电所、工矿企业及高层建筑中，作为接受和分配电能并对电路实行控制、保护和监测。

KYN28-24开关设备具有各种防止误操作的功能，包括防止带负荷移动手车，防止接地开关闭合位置合断路器、防止带电合接地开关和防止误入带电隔室等功能。开关设备配置性能优良的 VS1、VN2 系列中置式高压交流真空断路器及固封式真空开关。开关设备二次回路配置先进可靠的控制保护元件;母线采用热缩绝缘材料或环氧涂覆的绝缘手段，优化电极形状，柜体结构紧凑，该开关设备是技术先进、性能稳定、结构合理、使用方便、安全可靠的配电设备。

型号含义

环境条件

• 环境条件:最高温度+40℃，最低温度-15℃，且在24h内测得的平均值不超过35℃;

• 温度条件如下日相对湿度的平均不超过 95%;月相对湿度的平均值不超过 90%;日水蒸气压力的平均值不超过 2.2kPa;月水蒸气压力的平均值不超过1.8kPa;

• 海拔不超过1000m;

• 周围空气没有明显地收到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的污染;

• 来自开关设备和控制设备外部的振动或地动是可以忽略的;

• 在二次系统中感应的电磁干扰的幅值不超过1.6kV。

使用条件

在超过GBT11022 规定的正常环境条件下使用时，本公司和用户可就超出正常运行条件的特殊运行条件进行协商，并达成协议。为防止凝露现象，开关设备设有加热器，当开关设备处于备用状态时即应投入使用。开关设备正常运行时也应注意投运加热器。

技术参数

开关设备主要技术参数

注:架空进出线柜深度为2360mm。
