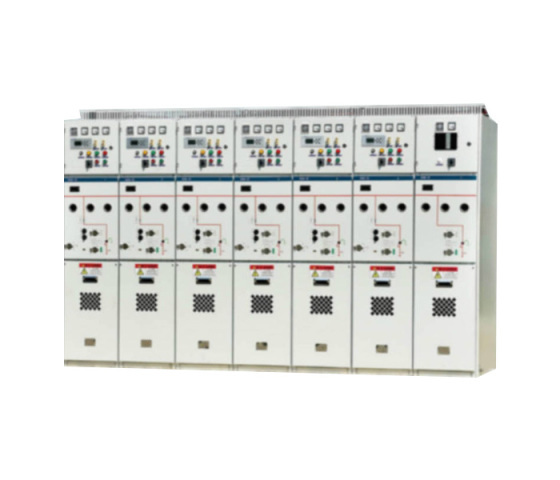

YSTG-12固体绝缘环网柜

概述

YSTG-12 固体绝缘环网柜开关设备是本公司自行研发的新一代环保型固体绝缘环网柜。主要由三种功能单元组成，即V单元(断路器单元)，C 单元(负荷开关)，F 单元(组合电器单元)，每个单元可以单独使用也可以自由扩展，其结构分为智能控制仪表室、操作机构和一次部分，仪表室可配微机保护(控制器 )，机构为专用弹操机构，一次部分采用 APG自动凝胶工艺，将隔离开关和灭孤室完全封在环树脂中，并有专用接头和母线相边。

固定绝缘全封闭开关设备，是采用固体绝缘材料为主绝缘介质及导电连接、隔离开关、接地开关、主母线、分支母线等主导电回路单一或组合后用固体绝缘介质包覆封装为一个或几个具有一定功能、可再次组合或扩展的具备全绝缘、全密封性能的模块。

三工位机构采用过中弹簧设计，具有开关和关合负荷电流的作用，并且还可以实现手动和电动操作。

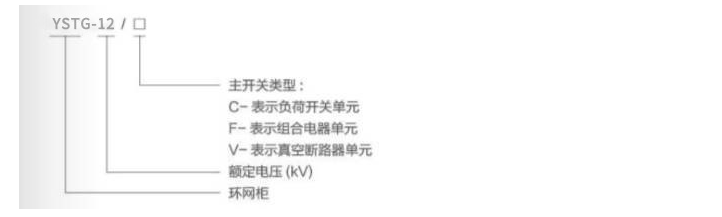

型号含义

按在系统中的功能单元分类为:进线柜、出线柜、母联柜、计量柜、PT 柜、提升柜等，用接线方案号表示;

按主开关元器件类型分为:负荷开关柜，负荷开关-熔断器组合电器柜、断路器柜及隔离开关柜等，分别用F(熔丝组合电器)、V(断路器)、C(负荷开关)等表示。

环境条件

• 海拔高度:≤ 5000m;

• 环境温度:-45℃~+65℃;日平均值不大于+45℃;

• 空气相对温度:日平均值不大于95%，月平均值不大于90%;

• 不受腐蚀性或可燃性气体等明显污染的环境;

• 无火灾、爆炸危险，无经常性的剧烈震动的场合。

注:当使用环境条件不同或有其它特殊要求时，可与制造厂协商提供特殊使用条件下的产品,

引用标准

• GB311.1-1997《变电输变电设备的绝缘配合》；

• IEC62271-1-2007《高压开关设备和控制设备第一部分:通用规范》；

• IEC620071-200-2003《1~52kV交流金属封闭开关设备和控制设备》:GB3906-2006《3.6-40.5kV交流金属封闭开关设备和控制设备》；

• GB3309-1989《高压开关设备常温下的机械试验》；

• GB16926-2009《高压交流真空负荷开关-熔断器组合电器》；

• GB/T11022-2011《高压开关设备和控制设备标准的共用技术条件》；

• GB1984-2014《高压交流断路器》；

• GB1985-2004《高压交流隔离开关和接地开关》;

• GB3804-2004《3.6KV40.5kV高压交流负荷开关》;

• @DL/T403-2000《12-405kV户内高压真空断路器订货技术条件》；

• DL/T404-2007《3.6-40.5kV交流金属封闭开关设备和控制设备》:

• O/GDW730-2012《12kV固体绝缘环网柜技术条件》；

• 1016006-0010-A0《国网公司12kV固体绝缘环网柜通用技术规范》。

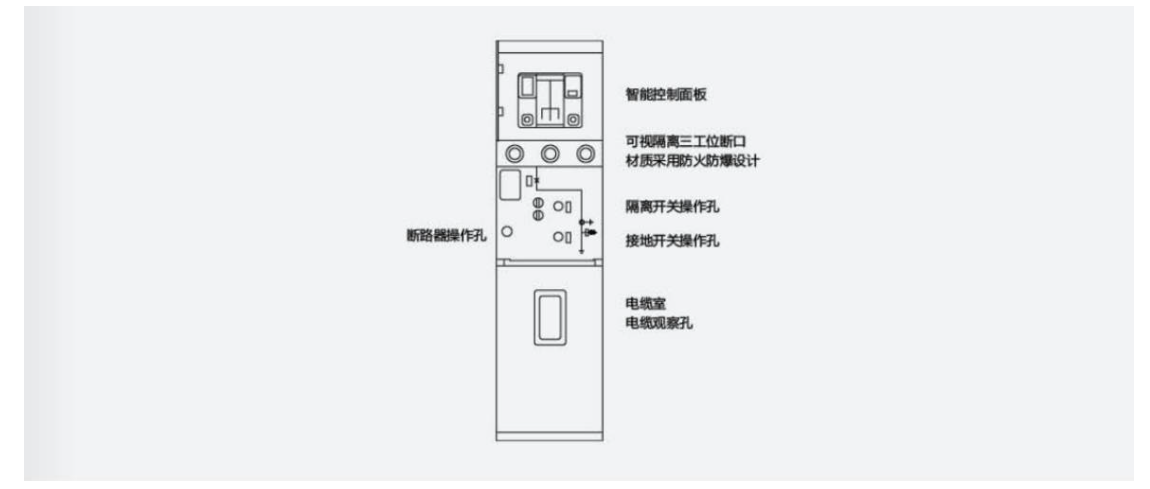

除面板集成的模拟分合位置显示外，通过柜体前方的可视观察窗可直观的观察到内部隔离刀的合、分及接地触头的状态。
