DFW-12kV欧式电缆分支箱

联系人:李晓东
联系电话:0551-6893****
企业地址安徽省-合肥市
详细地址安徽省合肥市肥西县桃花工业园桥湾路与祝融路交叉口合肥盛宝电气有限公司1#厂房
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
合肥伊斯特电气有限公司是一家集研发、设计、生产、销售、服务于一体的专业现代化科技企业。主要从事输配电高低压成套设备的研发、生产、销售与维护等。公司的主要产品有高压开关柜、低压开关柜、配电箱、终端箱、箱式变电站等系列产品。 合肥伊斯特电气有限公司积极投身于电气行业,公司拥有专业化的工程师与技术人员。本着“诚信为本、客户至上”的原则以专业化、高效化、高质量为用户提供较好的产品与服务。公司十分重视产品的质量,以质取胜,是我们的一贯作风,保证产品的质量也是企业的责任和义务。 本公司高压开关柜及箱式变电站等产品已通过试验站实验验证并取得相关实验报告;低压开关柜、配电箱、终端箱等已取得国家颁发的CCC证书,所有产品均符合国家现行的各项标准。

产品图片

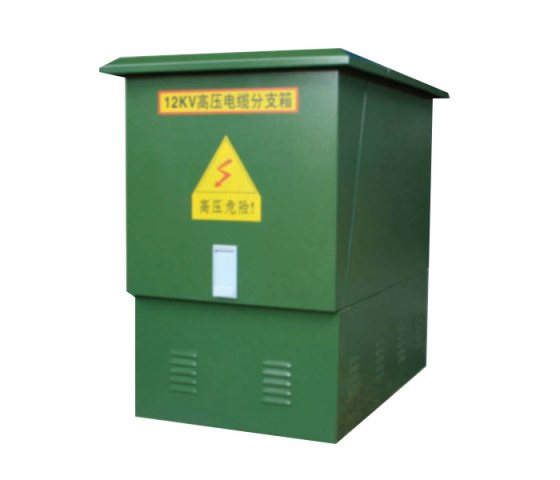

DFW-12kV欧式电缆分支箱



概述

欧式电缆分支箱是近年来广泛用于电力配网系统中的电缆化工程设备,它的主要特点是双向开门、利用穿墙套管作为连接母排,具有长度小、电缆排列清楚、三芯电练不需要大跨度交叉等显著优点。其所采用的电缆接头符合 DIN47636 标准。一般采用额定电流 630A 栓固定连接式电缆接头。

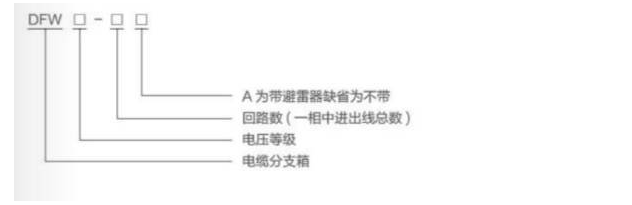

型号及含义


使用环境条件

• 环境温度:最高气温:+40℃,最低气温-30℃;

• 风速:相当34m/s(不大于700Pa);

• 湿度:日相对湿度平均值不大于95%,月相对湿度平均值不大于95%;

• 防震:水平加速度不大于0.4m/s2,垂直加速度不大于0.15m/s2 安装地点倾斜度:不大于3°;

• 安装环境周围空气不受腐蚀性、可燃性气体、水蒸气等明显污染,安装地点无剧烈震动。

注:订购本产品超出上述条件规定时,请与本公司协商。

主要技术参数

项目单位参数
额定电压kV12
额定电流A630
动稳定电流kA/s50/0.3
热稳定电流kA/s20/3
1min 工频耐压kV42
15分钟直流耐压kV52
雷电冲击耐压kV105
箱体防护等级
IP33


主要技术参数

项目单位参数
额定电压kV12
额定电流A630
动稳定电流kA/s50/0.3
热稳定电流kA/s20/3
1min 工频耐压kV42
15分钟直流耐压kV52
雷电冲击耐压kV105
箱体防护等级
IP33
