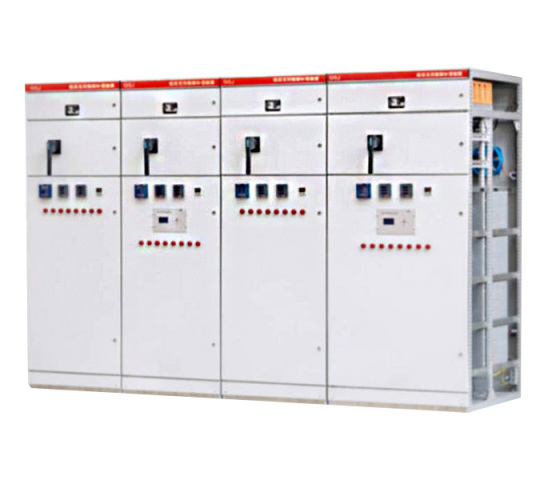

GGJ低压无功智能补偿装置

概述

由于本装置能有效改善用电负荷的功率因数，降低线损，提高变压器的实际负载能力，具有显著的节能效果，同时在系统中采用特定的电抗器，还可以有效防止谐波放大、有效吸收大部分波电流，使谐电压总畸率限值及各次谐波电流含量限值符合国家标准，达到谐波治理的目的。而如果使用普通的接触器投切电容器组，带来的将会是大的浪涌电流，慢的补偿时间、高的维护费用和的使用寿命，因此，我们建议用户在以下场合，能优先考虑使用动态无功补偿装置如:工矿企业的变电所、生产车间及民用建筑等的低压电网中，特别适合负荷经常变化，无功功率不稳定的输配电系统。

本产品符合:GB/T15576-2008《低压成套无功功率补偿设备》、IEC60439《低压成套开关设备和控制设备》等标准。

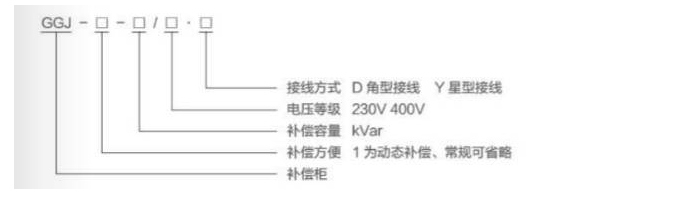

型号及含义

使用环境条件

• 环境温度：-5 ℃~+40 ℃;

• 环境相对湿度：不超过90%(20 ℃):

• 海拔高度：不超过2000m;

• 周围介质无爆炸危险，无足以损坏及腐蚀金属的气体，无导电尘埃，安装地不宜剧烈振动，无雨雪侵蚀。

产品特点

• 通用性能强：该补偿柜可与国内外各种任意柜体进行组合，如MNS、GCK、GGD等;

• 电容补偿组合方式多样灵活:具有Y型补偿方式、A型补偿方式、Y+A组合补偿方式;

• 通讯方式多样性：具备开放式通讯接口，无线数传模块或GPRS模块实行远距离通讯;

• 控制准确安全实行电压过零触发，投入时无浪电流，分断时不产生高压;

• 使用寿命长：在免维护下，使用寿命长达10万小时以上。

主要技术参数

• 系统电压:AC450V以下；

• 投切时间:t≤20ms;

• 投入涌流:<25In ;

• 额定频率：50Hz±50%;

• 取样电流0~5A;

• 本机功耗:≤15W;

• 灵敏度:100mA。

技术特点

• 自动补偿无功功率，提高功率因数;

• 提高设备效率，节约投资:

• 减少配电线路损耗和变压器损失；

• 改变电压质量，提高供电的可靠性。
