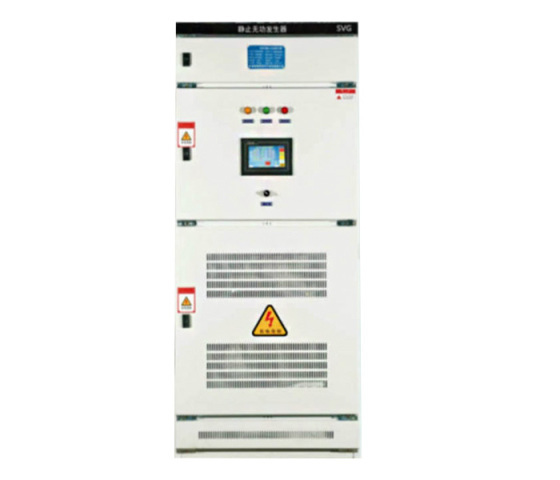

产品图片

SVG静止无功发生器

概述

静止无功发生器（SVG)，是采用代电力电子技术和基于高速 DSP 器件的数字信号处理技术制成的新型无功补偿专用设备。它由指今电流运算电路和补偿电流发生电路两个主要部分组成。指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号，送入高速数字信号处理器(DSP)对信号进行处理，来分析负载电流的无功含量，并以脉宽调制(PWM)信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT 或 IPM 功率模块，产生满足要求的无功补偿电流，并将无功补偿电流注入电网，从而实现动态无功补偿目的。

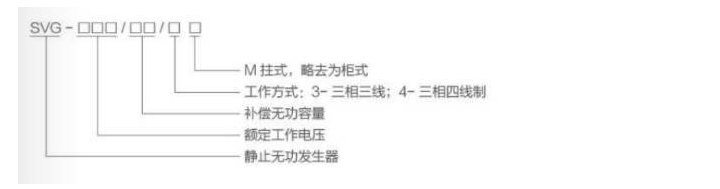

型号含义

使用条件

• 温度:周围空气温度不超过+40℃，周围空气温度下限不超过-5℃;

• 湿度:最温度为+40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许较高的相对湿度，例如，+20℃时达90%；

• 海拔:安装地点的海拔不超过2000m，高海拔产品可定制;

• 安装类别:ll 类;

• 污染等级:3级;

• 额定工作电压:230V 400V;

• 额定工作电流:630A;

• 额定短路分段能力:80kA;

• 外壳防护等级:IP55;

产品规格(mm)

额定容量	35KVAR	50KVAR	75KVAR	100KVAR
额定电压	AC380V±15%/AC690V±15%
电气接线	三相三线、三相四线
控制电容器组方式	节点控制:12路输入+12路输出通讯;控制:RS485连接,MODBUS通讯协议
补偿设定	无功补偿、三相不平衡、谐波滤除设定
保护功能	失压保护、负載过流保护、补偿过流保护、系统电压保护、直流电压保护
响应时间	≤10ms
装置功率损耗	额定满载运行时,损耗不超过2%额点功率

模块外形尺寸图(mm)

APF模块型号	外形尺寸
APF模块型号	L	W	W1	W2	H	A	B	C
APF-400V-35kvar-4M	550	470	503	526	200	80	300	80
APF-400V-50kvar-4M	570	470	503	526	250	80	300	80
APF-400V-75kvar-4M	640	500	533	556	250	80	390	80
APF-400V-100kvar-4M	650	530	563	556	312.5	80	380	80

产品规格(mm)

额定容量	35KVAR	50KVAR	75KVAR	100KVAR
额定电压	AC380V±15%/AC690V±15%
电气接线	三相三线、三相四线
控制电容器组方式	节点控制:12路输入+12路输出通讯;控制:RS485连接,MODBUS通讯协议
补偿设定	无功补偿、三相不平衡、谐波滤除设定
保护功能	失压保护、负載过流保护、补偿过流保护、系统电压保护、直流电压保护
响应时间	≤10ms
装置功率损耗	额定满载运行时,损耗不超过2%额点功率

模块外形尺寸图(mm)

APF模块型号	外形尺寸
APF模块型号	L	W	W1	W2	H	A	B	C
APF-400V-35kvar-4M	550	470	503	526	200	80	300	80
APF-400V-50kvar-4M	570	470	503	526	250	80	300	80
APF-400V-75kvar-4M	640	500	533	556	250	80	390	80
APF-400V-100kvar-4M	650	530	563	556	312.5	80	380	80
