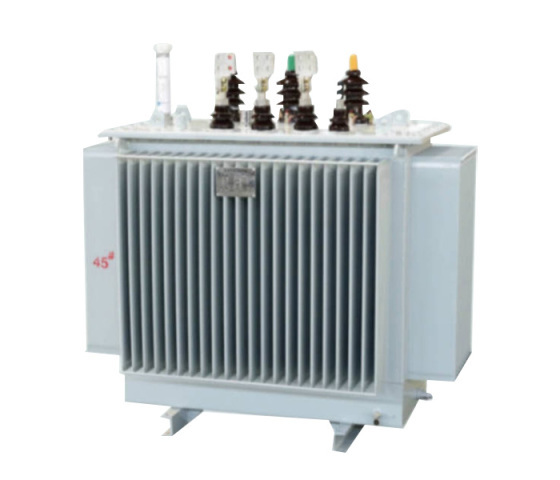

S11、S13油浸式变压器

概述

S11(13)-M-30-2000/10 型全密封油漫式变压器适用于交流 50Hz、额定工作电压 10KV 及以下的电力系统中，作为石油、冶金、化工、纺织、轻工等企业及粉尘较大场所的配电变压器。

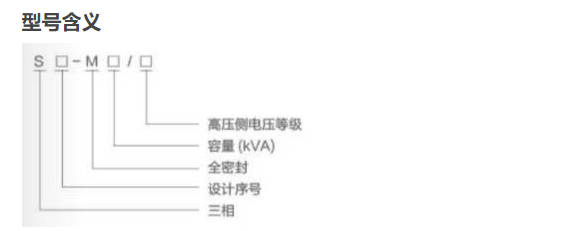

型号含义

使用条件

• 安装高度:海拔不超过1000m;

• 环境温度:-40℃~+40℃。

结构特点

• 铁芯

· 铁芯选用高导磁晶粒取向冷轧硅钢片。铁芯为新式铁芯，全斜接缝选积式铁芯，其铁芯柱为多级阶梯的圆截面，铁扼与铁芯为等截面。

• 绕组

· 绕组采用瓦楞油道，不漫漆工艺，紧缩带绑扎;绕组均为同心式线圈:高压绕组具有对应分接电压要求的抽头，引至分接开关上，开关安装在箱盖上且需切断电源后方可变换分接电压。

• 安全保护装置

· 30-2000kVA变压器装有压力释放阀；

· 根据用户需求可安装具有报警和跳闸端子的气体继电器:

• 油温测量装置

· 变压器均装有玻璃温度计的管座，管座设在油箱顶部，伸入油内120±10mm;

· 1000~2000kVA变压器装有户外式信号温度计;

• 变压器油箱

· 变压器油箱由波纹壁构成，表面采用粉尘;

· 喷涂、漆膜牢固。波纹散热片不但具有冷却功能，而且具有“呼吸”功能，波纹散热片的弹性可补偿因温度升降而引起的变压器油体积的变化。因此全密封变压器没有储油柜，降低了变压器整体高度;

· 变压器在封装时采用真空注油工艺，完全去除了变压器中的潮气，变压器油不与空气接触。有效地防止氧气和水分侵入变压器而导致变压器绝缘性能下降和变压器油老化的可能，因此不定期进行油样试验。
