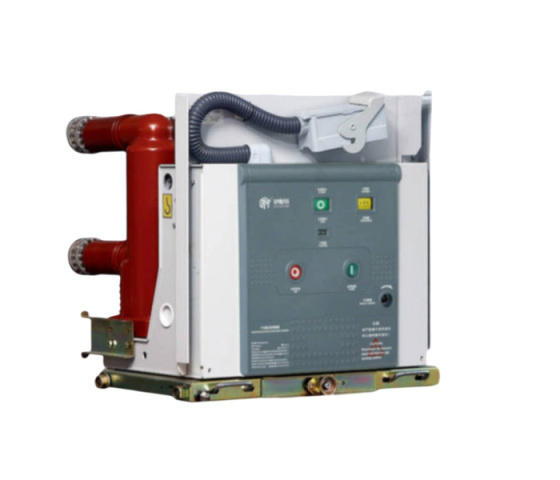

EV18-12户内高压真空断路器

概述
EV18-12 系列固封式高压真空断路器,适用于额定电压 7.2~12KV,频率 50Hz的三相交流电力系统中,广泛应用于电厂、变电站、石化、冶金、制造业、机场和小区等,作为电器设施的保护和控制之用,尤其适用于额定电流下频紫操作或多次开断短路电流的场所,可装于移开式或固定式空气绝缘开关柜。产品符合 GB1984《交流高压断路器》、DL/T403《12-40.5KV 户内交流高压断路器货技术条件》及 IEC60694、IEC6227-100 等相关标准要求。
EV18-12 系列固封式高压真空断路器采用先进的 APG 工艺,将真空灭孤室及主导电回路直接固封在环氧树脂极柱内而形成固封绝缘方式。
主要技术参数
| 序号 | 项目 | 单位 | 数值 | |||
| 1 | 额定电压 | kV | 12 | |||
| 2 | 额定频率 | Hz | 50 | |||
| 3 | 额定雷电冲击耐受电压(峰值) | kV | 75 | |||
| 4 | 额定短时工频耐受电压(1min) | kV | 42 | |||
| 5 | 额定电流 | A | 630、1250、 | 630、1250、 | 1250、1600 2000、2500 | 1600、2000 2500、3150 4000、5000 |
| 6 | 额定短路开断电流 | kA | 20 | 25 | 31.5 | 40 |
| 7 | 额定短路关合电流(峰值) | kA | 50 | 63 | 80 | 100 |
| 8 | 额定短路持续时间 | S | 4 | |||
| 9 | 额定操作顺序 | O-0.3s-CO-180s-CO O-180s-CO-180s-CO(40kA) | ||||
| 10 | 额定单个/背对背电容器组开断电流 | A | 630/400 | |||
| 11 | 额定短路开断电流开断次数 | 次 | 30 | |||
| 12 | 合闸时间 | ms | 35~70 | |||
| 13 | 分闸时间 | ms | 20-50 | |||
| 14 | 机械寿命 | 次 | 10000 | |||
| 15 | 额定储能和操作电压 | V | AC220/110DC220/110 | |||
| 16 | 触头开距 | mm | 11±1 | |||
| 17 | 触头超行程 | mm | 3.5±0.5 | |||
| 18 | 平均合闸速度 | m/s | 0.5-0.8 | |||
| 19 | 平均分闸速度 | m/s | 0.9-1.2 | |||
| 20 | 触头合闸弹跳时间 | ms | ≤2 | |||
| 21 | 三相分、合闸不同期性 | ms | ≤2 | |||
| 22 | 主回路电阻 | μΩ | ≤50(630A)≤45(1250A) ≤35(1600~2000A)≤25(2500以上) | |||

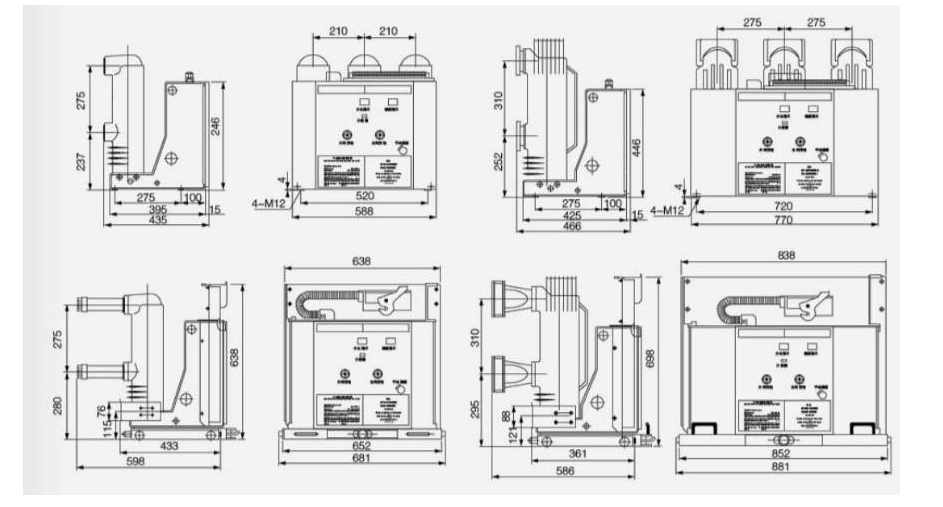

外形及安装尺寸(mm)
