GCS低压抽出式开关柜

联系人:汪佳晔
联系电话:021-6298****
企业地址上海市-直辖区
详细地址上海市浦东新区倚天路388号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
上海华通输配电(集团)有限公司系上海电气行业知名骨干企业,旗下拥有4家全资子公司,先后引选瑞士ABB公司、德国西门子、美国西屋电气、美国罗克书尔公司的技术,经营项目主要包括智能开关设各、智能电子控制元器件、智能变频设备、智能电表,高低压电气成套设备,光纤光栅传感器和自动化装置等,是专业从事大型输配电工程设备总承包,设备安装调试运维服务,自动化控制系统集成,生产制造智能配电设备、成套开关设备以及与核电、风电、水电、光伏等新能源产业配电成套产品,集研发、制造、销售、工程承包、服务、投资、贸易等为一体的大型企业集团。 公司依靠精湛的技术,成熟的制造工艺和训练有素的销售精英队伍和完善的售后服务团队,产品及输配电工程业绩斐然,享誉海内外。产品安全可京地运行于能源配电、交通、港口、治金矿山、机场市政、工厂医院、机关行政、石油化工,轨道交通等行业,拥有自主研发能力和工程成套能力,产品还远渡重洋在海外爹个国家和地区享有盛營。 公司在生产传统产品的同时,注重产能结构调整和产品转型,在与国内外大型企业实行强强联合的基础上,充分发择公司在工程设计、制造、施工,安装调试和售后服务方面的专长,与众多的设计院(所)合作对产品的技术进行优化,在研发和制造过程中建立了完善可算的质保体系,环保体系和员工职业安全健康体系。所生产的产品均通过国家级检测机构认定,并拥有齐全的试验报告和认证证书。 公司的生产基地位于上海临港重装备产业区,占地约6万平米,拥有环境优美的标准化厂房和先进的生产,检测设备。如选口的激光切割机、数控饭金加工机械,智能电器來性生产线,光栅解调设备以及相关试验检测仪器设备。公司设备先进齐全,检测手续科学,售后服务快速,为用户服务周到,公司十分重视企业信誉,重合同守信用,按时,按质履行合同,提供全天候、全方位的现场服务,深妥用户好评。

产品图片

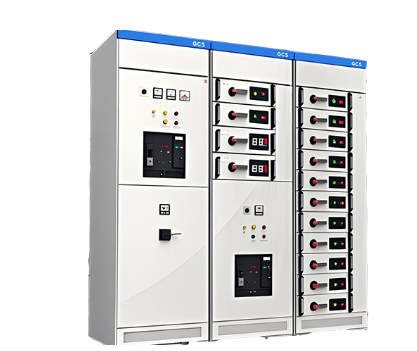

低压抽出式开关柜

装置适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统动力,配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。
在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时,能满足 与计算机接口的特殊需要。
装置是根据电力部主管上级,广大电力用户及设计部门的要求,为满足不断发展的电力市场对增容、计算机接 口、动力集中控制、方便安装维修、缩短事故处理时间等需要,本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜。产品具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。可以做为低压抽出式开关柜的换代产品使用。
装置符合IEC60439-1、JB/T9661《低压抽出式成套开关设备》等标准。



使用环境条件

1、周围空气温度不高于+40℃,不低于 5℃。24小时内平均温度不得高于+35℃。超过时,需根据实际情况降容运行
2.户内使用,使用地点的海拔高度不得超过2000m。
3.周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时对允许有较大的相对湿度,如+20℃时为90%,应考虑到
由于温度的变化可能会偶然产生凝露的影响。
装置安装时与垂直面的倾斜度不超过5%,且整组柜列相对平整(符合GB/T232标准)。
5.装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
6.用户有特殊要求时,可以与制造厂协商解决。

基本参数

额定绝缘电压(V)交流 660(1000)V
额定工作电压(V)主电路交流 380(660)V
辅助电路交流 380、220、24V
直流 220V、110V
额定频率50(60)HZ
水平母线额定电流≤4000A
额定峰值耐受电流1000A
垂直母线额定电流105(176)KA
额定短时耐受电流(1s)50(80)KA





基本参数

额定绝缘电压(V)交流 660(1000)V
额定工作电压(V)主电路交流 380(660)V
辅助电路交流 380、220、24V
直流 220V、110V
额定频率50(60)HZ
水平母线额定电流≤4000A
额定峰值耐受电流1000A
垂直母线额定电流105(176)KA
额定短时耐受电流(1s)50(80)KA
