产品详情

GGD型交流低压配电柜

联系人:汪佳晔
联系电话:021-6298****
企业地址上海市-直辖区
详细地址上海市浦东新区倚天路388号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
上海华通输配电(集团)有限公司系上海电气行业知名骨干企业,旗下拥有4家全资子公司,先后引选瑞士ABB公司、德国西门子、美国西屋电气、美国罗克书尔公司的技术,经营项目主要包括智能开关设各、智能电子控制元器件、智能变频设备、智能电表,高低压电气成套设备,光纤光栅传感器和自动化装置等,是专业从事大型输配电工程设备总承包,设备安装调试运维服务,自动化控制系统集成,生产制造智能配电设备、成套开关设备以及与核电、风电、水电、光伏等新能源产业配电成套产品,集研发、制造、销售、工程承包、服务、投资、贸易等为一体的大型企业集团。 公司依靠精湛的技术,成熟的制造工艺和训练有素的销售精英队伍和完善的售后服务团队,产品及输配电工程业绩斐然,享誉海内外。产品安全可京地运行于能源配电、交通、港口、治金矿山、机场市政、工厂医院、机关行政、石油化工,轨道交通等行业,拥有自主研发能力和工程成套能力,产品还远渡重洋在海外爹个国家和地区享有盛營。 公司在生产传统产品的同时,注重产能结构调整和产品转型,在与国内外大型企业实行强强联合的基础上,充分发择公司在工程设计、制造、施工,安装调试和售后服务方面的专长,与众多的设计院(所)合作对产品的技术进行优化,在研发和制造过程中建立了完善可算的质保体系,环保体系和员工职业安全健康体系。所生产的产品均通过国家级检测机构认定,并拥有齐全的试验报告和认证证书。 公司的生产基地位于上海临港重装备产业区,占地约6万平米,拥有环境优美的标准化厂房和先进的生产,检测设备。如选口的激光切割机、数控饭金加工机械,智能电器來性生产线,光栅解调设备以及相关试验检测仪器设备。公司设备先进齐全,检测手续科学,售后服务快速,为用户服务周到,公司十分重视企业信誉,重合同守信用,按时,按质履行合同,提供全天候、全方位的现场服务,深妥用户好评。

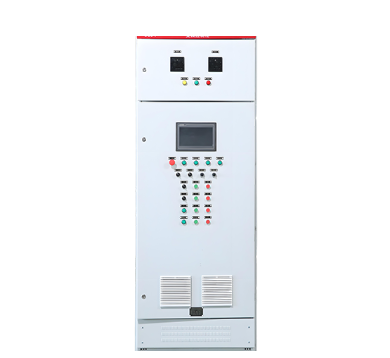

产品图片

交流低压配电柜

GGD型交流低压配电适用于发电站、变电站、厂矿企业等电力用户的交流50HZ,额定工作电压380V,额定工作电流至3150A的配电系统,作为动力、照明及配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部主管上级与广大电力用户及设计部门的要求,本着安全经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。
GGD型交流低压配电柜符合IEC61439《低压成套开关设备和控制设备》,GB7251《低压成套开关设备》等标准。


使用环境条件

1、周围空气温度不高于+40℃,不低于-5℃。24h内的平均温度不得高于+35℃
2、户内安装使用,使用地点的海拔高度不得超过2000m。
3、周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度(例如+20℃时为90%)应考虑到由于
温度的变化可能会偶然产生凝露的影响。
4、设备安装时与垂直面的倾斜度不超过5°
5、设备应安装在无剧烈震动和冲击的地方,以及不足使电器元件受到腐蚀的场所。
6、用户有特殊要求时可与制造厂协商解决。

基本参数

型号额定电压(V)额定电流(A)额定短路开断电流(kA)额定短时耐受电流(1S)(kA)额定峰值耐受电流(kA)
GGD1380A1000151530
B600(630)
C400
GGD2380A1500(1600)303063
B1000
C
GGD3380A31505050105
B2500
C2000




基本参数

型号额定电压(V)额定电流(A)额定短路开断电流(kA)额定短时耐受电流(1S)(kA)额定峰值耐受电流(kA)
GGD1380A1000151530
B600(630)
C400
GGD2380A1500(1600)303063
B1000
C
GGD3380A31505050105
B2500
C2000
