GCK低压抽出式开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
上海华通输配电(集团)有限公司系上海电气行业知名骨干企业,旗下拥有4家全资子公司,先后引选瑞士ABB公司、德国西门子、美国西屋电气、美国罗克书尔公司的技术,经营项目主要包括智能开关设各、智能电子控制元器件、智能变频设备、智能电表,高低压电气成套设备,光纤光栅传感器和自动化装置等,是专业从事大型输配电工程设备总承包,设备安装调试运维服务,自动化控制系统集成,生产制造智能配电设备、成套开关设备以及与核电、风电、水电、光伏等新能源产业配电成套产品,集研发、制造、销售、工程承包、服务、投资、贸易等为一体的大型企业集团。
公司依靠精湛的技术,成熟的制造工艺和训练有素的销售精英队伍和完善的售后服务团队,产品及输配电工程业绩斐然,享誉海内外。产品安全可京地运行于能源配电、交通、港口、治金矿山、机场市政、工厂医院、机关行政、石油化工,轨道交通等行业,拥有自主研发能力和工程成套能力,产品还远渡重洋在海外爹个国家和地区享有盛營。
公司在生产传统产品的同时,注重产能结构调整和产品转型,在与国内外大型企业实行强强联合的基础上,充分发择公司在工程设计、制造、施工,安装调试和售后服务方面的专长,与众多的设计院(所)合作对产品的技术进行优化,在研发和制造过程中建立了完善可算的质保体系,环保体系和员工职业安全健康体系。所生产的产品均通过国家级检测机构认定,并拥有齐全的试验报告和认证证书。
公司的生产基地位于上海临港重装备产业区,占地约6万平米,拥有环境优美的标准化厂房和先进的生产,检测设备。如选口的激光切割机、数控饭金加工机械,智能电器來性生产线,光栅解调设备以及相关试验检测仪器设备。公司设备先进齐全,检测手续科学,售后服务快速,为用户服务周到,公司十分重视企业信誉,重合同守信用,按时,按质履行合同,提供全天候、全方位的现场服务,深妥用户好评。
产品图片

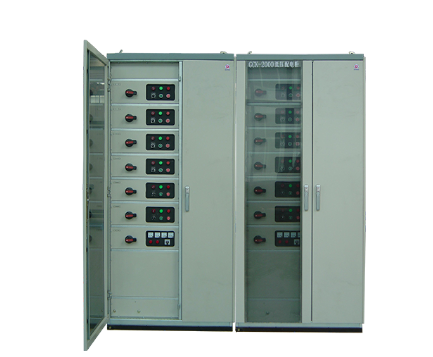

低压抽出式开关柜

使用环境条件
1、海拔不超过2000m.
2、周围空气温度不高于+40℃,并且24h内其平均温度不高于+35℃,周围空气温度不低于-5℃。
3、大气条件:空气清洁,相对湿度在温度为+40℃时不超过50%,在温度较低时允许有较高的相对湿度,例如:+20℃时
为90%。
4、没有火灾,爆炸危险,严重污秽,化学腐蚀及剧烈震动的场所
5、与垂直面倾斜不超过5℃。
6、本产品适合以下温度运输和储存:-25℃~+55℃,短时间内(不超过24h)不超过+70℃。
7、如上述使用条件不能满足时,应由用户在订货时向制造厂方提出,协商解决。
技术参数
| 额定工作频率(Hz) | 50 | |
| 额定工作电压(V) | 380,660 | |
| 额定绝缘电压(V) | 690 | |
| 额定工作电流 | 水平母线 | 630-3150 |
| 垂直母线 | 600 | |
| 额定短时耐受电流 | 水平母线 | 80KA(有效值)/1秒 |
| 垂直母线 | 50KA(有效值)/1秒 | |
| 额定峰值耐受电流 | 水平母线 | 176kA |
| 垂直母线 | 110kA | |
| 主电流接插件(A) | 200,400,600 | |
| 辅助电路插件(A) | 10 | |
| 工频耐压1分钟(V) | 2500 | |
| 控制电机最大容量(kW) | 155 | |
| 防护等级 | IP40 | |
| 操作方式 | 就地,远方,自动 | |
技术参数
| 额定工作频率(Hz) | 50 | |
| 额定工作电压(V) | 380,660 | |
| 额定绝缘电压(V) | 690 | |
| 额定工作电流 | 水平母线 | 630-3150 |
| 垂直母线 | 600 | |
| 额定短时耐受电流 | 水平母线 | 80KA(有效值)/1秒 |
| 垂直母线 | 50KA(有效值)/1秒 | |
| 额定峰值耐受电流 | 水平母线 | 176kA |
| 垂直母线 | 110kA | |
| 主电流接插件(A) | 200,400,600 | |
| 辅助电路插件(A) | 10 | |
| 工频耐压1分钟(V) | 2500 | |
| 控制电机最大容量(kW) | 155 | |
| 防护等级 | IP40 | |
| 操作方式 | 就地,远方,自动 | |
