HTKZ系列低压动力控制柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

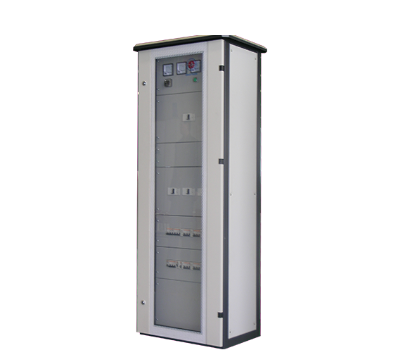

产品图片
低压动力控制柜/低压配电箱
HTPD系列三相配电箱的设计特点在于具有宽阔的接线空间,易于识别的线路标记,箱可以从箱侧、顶或底面作多方向的扩展,其设计概念在于为客户及设计人员提供可行之有效的方案。

结构特点
HTKZ1系列产品柜体由优质薄钢板经折弯成型焊接而成或采用KS型材螺栓连接而成,前开门结构。具有较高的强度和刚度。柜内结构件均经镀锌处理。表面处理可为喷漆处理(前处理为酸洗、磷化电泳、涂漆)或静电粉末喷涂(酸洗、磷化)。进出线为下进下出线。
HTKZ1系列产品为柜式结构。
产品一次回路的连接可采用TMY/BVR铜导体,并且连接面均经塘锡处理。二次回路采用BVR导线连接,连接端用冷压线鼻子压紧后进行连接。本柜结构考虑到三相五线制式,故在柜内装有保护接地排(PE)和工作接零排(N)。同时考虑到保护接地的连续性在门上和柜内焊有接地螺栓,总接地和门接地采用10mm2紫铜编织线(或黄绿双色绝缘导线),接地标志清晰。
HTKZ1系列产品可用于户外及多粉尘的场所,按使用对象的不同功能,一次电气方案可组装成为单电源受电、双电源受电馈电、电动机控制,照明控制等用途。柜内进线开关可采用自动转换电器、塑壳断路器、刀熔开关、刀开关、熔断器等,为固定式安装;出线开关可采用塑亮断路器、熔断器、漏电断路器、接触器、热继电器、微型断路器、接触器式继电器等,既可固定式安装,也可导轨式安装。柜内还可接入电流互感器、转换开关、控制按钮、信号灯、电压表、电流表等电气元件。主电路额定电流可为:100A、160A、200A、250A、315A、350A、4()0A、500A、63()A;主电路额定电流为100A、160A、200A、250A.315A、350A、400A及500A的结构和额定短时耐受电流与额定电流为630A的产品基本相同。
本系列产品符合下列标准:(1)GB7251.1-2023《低压成套开关设备和控制设备 第一部分:型式试验和部分型式试验成套设备》(2).JB/T5877-2002《低压固定封闭式成套开关设备》
技术参数
| 额定工作电压(V) | AC 380V/220V |
| 额定绝缘电压(V) | AC 400V |
| 额定频率(Hz) | 50 |
| 额定电流 | In100A~In630A,Icw30KA/63KA |
| 额定短时耐受电流 | |
| 额定峰值耐受电流 | |
| 电气间隙 | ≥10mm |
| 爬电距离 | ≥12mm |
| 外壳防护等级 | IP54 |
技术参数
| 额定工作电压(V) | AC 380V/220V |
| 额定绝缘电压(V) | AC 400V |
| 额定频率(Hz) | 50 |
| 额定电流 | In100A~In630A,Icw30KA/63KA |
| 额定短时耐受电流 | |
| 额定峰值耐受电流 | |
| 电气间隙 | ≥10mm |
| 爬电距离 | ≥12mm |
| 外壳防护等级 | IP54 |
