ZEMRP-500型微机低压电动机保护测控装置

一、概述
1.1 用途

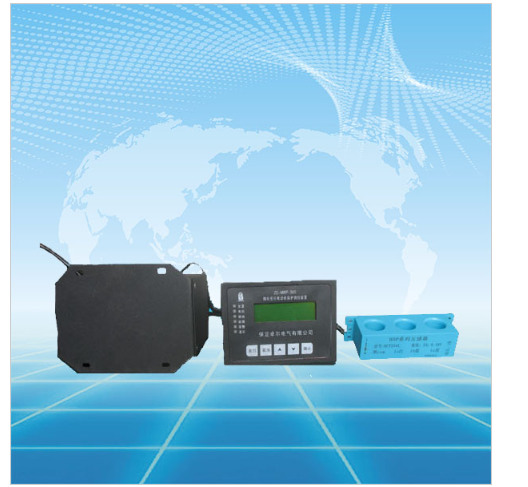

ZEMRP-500型微机低压电动机保护测控装置（以下简称装置）是我公司研制的低压智能配电产品，该产品针对交流380V、额定功率不大于315kW的低压异步电动机设计，集保护、控制、测量、信号及显示等功能于一体，实现低压电动机的综合保护、测量及操作与控制,为工业生产控制提供了科学有效的现场级保护控制手段。

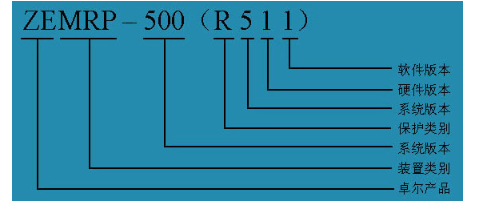

1.2 型号及其含义


二、主要技术参数
2.1 额定数据
a）交流电压：400V；
b）交流电流：
1、专用小型CT输入：100A以下；
2、标准CT：5A；
c）频率：50Hz；
d）电源：AC220V，DC220V，DC110V；允许偏差-20%~+10%。

2.2 电流电压精确工作范围(5%误差)
a) 电流：0.2In～10In（In为额定电流，下同）；
b) 电压：10V～240V。

2.3 主要技术性能
2.3.1误差
a) 电流整定误差：1.0A及以上<±5%；
b）定时限保护时间定值误差：2.0s及以上<±5%；
c）反时限保护动作时间与计算值的偏差：<±5%。
2.3.2控制特性
满足从简单的电动机就地/现场直接起动控制，到就地/现场/远控等多种电动机起动控制模式。

2.4 通信接口
可根据用户的需要提供RS485通信接口，ModBus RTU 通讯规约。

2.5 温度影响
装置在-10～+55℃温度下动作值因温度变化而引起的变差不大于±5%。

2.6 触点容量
装置的出口继电器触点导通电流为5A/AC220V。

2.7绝缘性能
2.7.1绝缘电阻
在标准试验大气条件下，装置绝缘电阻满足表2-1所示要求。
表2-1 装置绝缘电阻

2.7.2 介质强度
在标准试验大气条件下，装置能承受表2-2所示的工频耐压试验，一分钟无击穿或闪络现象。
表2-2 装置工频耐压试验

2.8冲击电压
装置能承受表2-3所示的标准雷电波冲击检验。
表2-3 装置标准雷电波冲击试验

2.9 抗电磁干扰性能
2.9.1 脉冲干扰试验
能承受频率为1MHz及100kHz衰减振荡波脉冲干扰试验（第一半波电压幅值共模2500V，差模1000V），持续时间不少于2S。在试验期间内，装置不误动或拒动。试验后，装置没有元件损坏现象。
2.9.2 静电放电测试
能承受IEC60255-22-2标准规定的Ⅲ级的静电放电试验。
2.9.3 辐射电磁场干扰测试
能承受IEC60255-22-3标准规定的Ⅲ级的辐射电磁场干扰试验。
2.9.4 快速瞬变干扰试验
能承受IEC60255-22-4标准规定的Ⅲ级快速瞬变干扰试验。

2.10 功率消耗
a） 电源回路：在额定工作电压下，正常工作时<5 W，动作时<5.5 W；
b）交流电压回路： <1VA/相（Un=100V）；
c） 交流电流回路： <1VA/相（In=5A）；
