ZELCT零序电流互感器

一、概述
我公司生产ZE-LCT系列、孔径φ40mm~φ240mm的零序电流互感器(电缆型),有各种容量、变比、准确限值系数的高精度零序电流互感器及与小电流接地选线装置、继电器等配套的高灵敏度零序电流互感器。产品分整体式和组合式两类。互感器采用工程塑料外壳,树脂浇注成全密封,外形美观、安装方便、节省安装空间,规格品种多,可适应各种保护装置的需要和电力系统各种运行方式(中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地)的需要。

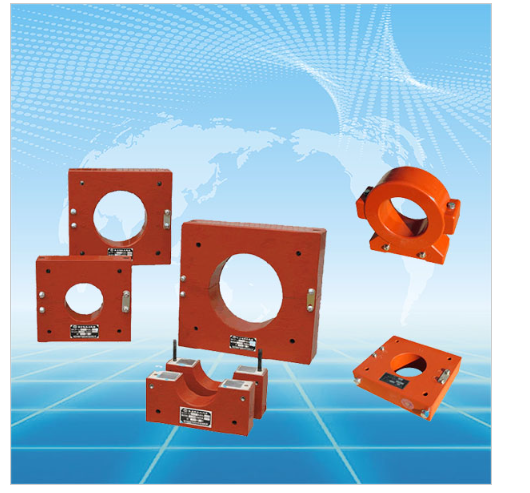

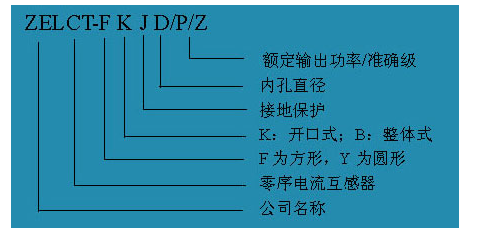

二、型号说明


订货时请说明产品型号、内孔直径(mm)、一次零序电流,二次电流(或电流比)、二次负荷容量或负载阻抗(如果有)、准确限值系数、准确级(如果有)。
三、安装
整体式互感器安装要在敷设电缆前进行,电缆敷设时穿过互感器。
开口式互感器不受电缆敷设与否的限制,具体方法如下:
(1)拆下互感器“K1ˊ”、“K2ˊ”的联接压片(Ω形互感器无此项要求)。
(2)将互感器顶部两个内六角螺栓松开拆下(Ω形互感器是将两侧的紧固螺丝松开拆下),互感器便分为两部分。
(3)把互感器套在电缆上,将接触面擦干净,薄薄涂上一层防锈油,对好互感器两部分后拧上内六角螺栓(两侧的紧固螺丝),互感器两部分要对齐以免影响性能。
(4)将联接片固定在“K1ˊ”、“K2ˊ”上(Ω形互感器无此项要求)。
(5)内孔﹥120mm的互感器如水平安装时请加非导磁支架。
(6)开口式互感器上下两部分不可与其他互感器互换。
(7)水平安装利用互感器正面4个ф8的孔安装,四条螺丝不能上的太紧,否则会把开口式互感器连接处拉开影响精度,建议使用M6的螺丝安装。由于互感器为浇注后切开,所以四孔尺寸有±3mm误差。
外形图及数据表
1外形图

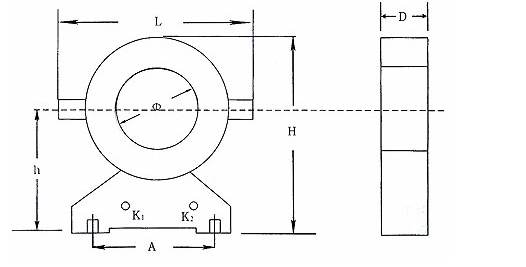

图1:ZE-LCT Y(K)型互感器尺寸示意图(外型尺寸见表1)

表一:ZE-LCT Y系列外型安装尺寸
型号 | ZE-LCT Y40 | ZE-LCT Y80 | ZE-LCT Y100 | ZE-LCT Y120 | ZE-LCT Y160 | ZE-LCT Y180 | ZE-LCT Y200 |
直径 | 40 | 80 | 100 | 120 | 160 | 180 | 200 |
L | 115 | 175 | 205 | 220 | 308 | 308 | 308 |
H | 105 | 163 | 198 | 208 | 300 | 300 | 300 |
h | 62 | 95 | 115 | 118 | 165 | 165 | 165 |
厚 | 50 | 57 | 57 | 57 | 82 | 82 | 82 |
地脚中心距 | 85 | 105 | 125 | 140 | 220 | 220 | 220 |
地脚内螺孔 | M6 | M10 | M10 | M10 | M10 | M10 | M10 |
图2:ZE-LCT F(K)型互感器尺寸示意图(外型尺寸见表2)
表二:ZE-LCT F系列外形安装尺寸
型号外形 | ZE-LCT F 80 | ZE-LCT F100 | ZE-LCT F120 | ZE-LCT F120J | ZE-LCT FF140 | ZE-LCT F160 | ZE-LCT F180 | ZE-LCT F200 | ZE-LCT F240 |
直径 | 80 | 100 | 120 | 120 | 140 | 160 | 180 | 200 | 200 |
L | 196 | 216 | 236 | 300 | 300 | 300 | 300 | 386 | 386 |
H | 165 | 187 | 205 | 268 | 268 | 268 | 268 | 344 | 344 |
D | 49 | 54 | 59 | 81 | 81 | 81 | 81 | 82 | 82 |
B | 145 | 158 | 173 | 217 | 217 | 217 | 217 | 279 | 279 |
C | 124 | 138 | 154 | 179 | 179 | 179 | 179 | 238 | 238 |
地脚中心距 | 173 | 193 | 213 | 270 | 270 | 270 | 270 | 355 | 355 |
地脚内螺径 | M8 | M8 | M8 | M8 | M12 | M12 | M12 | M12 | M12 |
三、安装
整体式互感器安装要在敷设电缆前进行,电缆敷设时穿过互感器。
开口式互感器不受电缆敷设与否的限制,具体方法如下:
(1)拆下互感器“K1ˊ”、“K2ˊ”的联接压片(Ω形互感器无此项要求)。
(2)将互感器顶部两个内六角螺栓松开拆下(Ω形互感器是将两侧的紧固螺丝松开拆下),互感器便分为两部分。
(3)把互感器套在电缆上,将接触面擦干净,薄薄涂上一层防锈油,对好互感器两部分后拧上内六角螺栓(两侧的紧固螺丝),互感器两部分要对齐以免影响性能。
(4)将联接片固定在“K1ˊ”、“K2ˊ”上(Ω形互感器无此项要求)。
(5)内孔﹥120mm的互感器如水平安装时请加非导磁支架。
(6)开口式互感器上下两部分不可与其他互感器互换。
(7)水平安装利用互感器正面4个ф8的孔安装,四条螺丝不能上的太紧,否则会把开口式互感器连接处拉开影响精度,建议使用M6的螺丝安装。由于互感器为浇注后切开,所以四孔尺寸有±3mm误差。
外形图及数据表
1外形图
图1:ZE-LCT Y(K)型互感器尺寸示意图(外型尺寸见表1)

表一:ZE-LCT Y系列外型安装尺寸
型号 | ZE-LCT Y40 | ZE-LCT Y80 | ZE-LCT Y100 | ZE-LCT Y120 | ZE-LCT Y160 | ZE-LCT Y180 | ZE-LCT Y200 |
直径 | 40 | 80 | 100 | 120 | 160 | 180 | 200 |
L | 115 | 175 | 205 | 220 | 308 | 308 | 308 |
H | 105 | 163 | 198 | 208 | 300 | 300 | 300 |
h | 62 | 95 | 115 | 118 | 165 | 165 | 165 |
厚 | 50 | 57 | 57 | 57 | 82 | 82 | 82 |
地脚中心距 | 85 | 105 | 125 | 140 | 220 | 220 | 220 |
地脚内螺孔 | M6 | M10 | M10 | M10 | M10 | M10 | M10 |
图2:ZE-LCT F(K)型互感器尺寸示意图(外型尺寸见表2)
表二:ZE-LCT F系列外形安装尺寸
型号外形 | ZE-LCT F 80 | ZE-LCT F100 | ZE-LCT F120 | ZE-LCT F120J | ZE-LCT FF140 | ZE-LCT F160 | ZE-LCT F180 | ZE-LCT F200 | ZE-LCT F240 |
直径 | 80 | 100 | 120 | 120 | 140 | 160 | 180 | 200 | 200 |
L | 196 | 216 | 236 | 300 | 300 | 300 | 300 | 386 | 386 |
H | 165 | 187 | 205 | 268 | 268 | 268 | 268 | 344 | 344 |
D | 49 | 54 | 59 | 81 | 81 | 81 | 81 | 82 | 82 |
B | 145 | 158 | 173 | 217 | 217 | 217 | 217 | 279 | 279 |
C | 124 | 138 | 154 | 179 | 179 | 179 | 179 | 238 | 238 |
地脚中心距 | 173 | 193 | 213 | 270 | 270 | 270 | 270 | 355 | 355 |
地脚内螺径 | M8 | M8 | M8 | M8 | M12 | M12 | M12 | M12 | M12 |
